Volkswagen ID.3: Türinnendichtung aus- und einbauen. Türfugendichtung aus- und einbauen. Montageübersicht - Türeinbauteile
Türinnendichtung aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Kunststoffhammer Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben. Zur besseren Darstellung werden die folgenden Arbeitsabläufe bei ausgebauter Tür hinten abgebildet. Ausbauen –
Einstiegsleiste ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.
70 ; Verkleidungen Innenraum; Einstiegsleiste hinten aus- und einbauen .
– B-Säulen-Verkleidung unten ausbauen →
Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Verkleidungen Innenraum;
B-Säulen-Verkleidung unten aus- und einbauen . –
C-Säulen-Verkleidung ausbauen → Karosserie-Montagearbeiten Innen;
Rep.-Gr. 70 ; Verkleidungen Innenraum; C-Säulen-Verkleidung aus- und

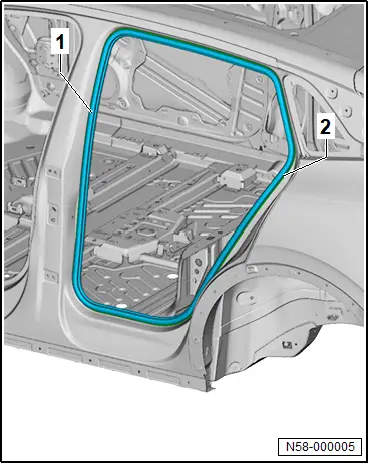

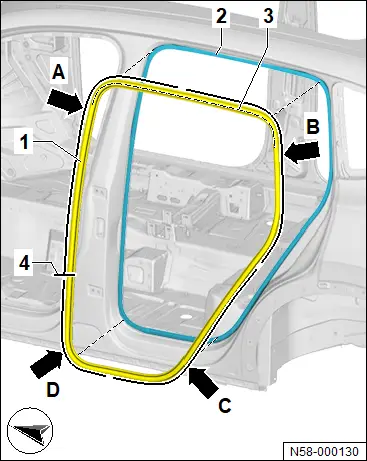

einbauen . – Türinnendichtung -1- vom Karosserieflansch -2- abziehen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten: Bedingung ● Vulkanisationsstelle -4- nicht knicken – Vulkanisationsstelle -4- der Türinnendichtung -1- auf Höhe der Verschraubung des Türfeststellers ausrichten. Dichtungsflanken
können beim Abziehen der Türinnendichtung aufbiegen, sodass die
Türinnendichtung stellenweise nicht mehr abdichtet. Wassereintritt oder Windgeräusche können die Folge sein. – Wenn die Türinnendichtung stellenweise abgezogen wurde, Dichtungsflanken zusammendrücken und Türinnendichtung einbauen. – Darauf achten, dass sich anliegende Verkleidungen im Keder der Türinnendichtung befinden. Beschädigungsgefahr des Kopfairbags beim Aufbringen der Türinnendichtung möglich – Türinnendichtung im Bereich -3- vorsichtig von Hand aufbringen. Tipp Türinnendichtung -1- kann außerhalb Bereich -3- mit einem Kunststoffhammer aufgebracht werden. – Türinnendichtung -1- bei Bereich -Pfeil A- beginnend bis -Pfeil D- umlaufend auf Karosserieflansch -2- drücken. Türinnendichtung aus- und einbauen
HINWEIS HINWEIS _464.webp)
Türfugendichtung aus- und einbauen
Türfugendichtung aus- und einbauen
Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.
Ausbauen

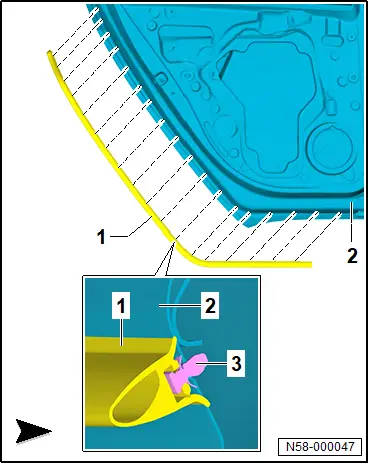

– Clip -3- Türfugendichtung -1- lösen.
– Fensterführung aus Türfugendichtung -1- herausziehen und von Tür -2- abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Türfugendichtung -1- an Tür -2- positionieren.
– Clip -3- Türfugendichtung von oben beginnend nacheinander verrasten.
Bedingung
● Clips -3- müssen bis zum Anschlag eingedrückt werden.

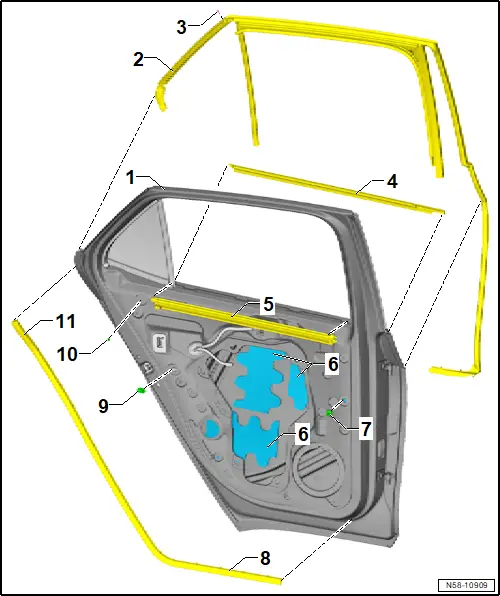

Montageübersicht - Türeinbauteile
Montageübersicht - Türeinbauteile
1 - Tür hinten
❏ → Rep.-Gr. 58 ; Tür aus- und einbauen
❏ → Rep.-Gr. 58 ; Tür einstellen
2 - Fensterführung
❏ → Rep.-Gr. 58 ; Fensterführung aus- und einbauen
3 - Sicherungsstift
4 - Fensterschachtleiste außen
❏ → Rep.-Gr. 58 ; Fensterschachtleiste außen aus- und einbauen
5 - Fensterschachtleiste innen
❏ → Rep.-Gr. 58 ; Fensterschachtleiste innen aus- und einbauen
6 - Dämpfung für Türaußenblech Innenseite
❏ selbstklebend
❏ Abmaße → Elektronischen Teilekatalog (ETKA)
❏ 3 Stück
❏ → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Allgemeine Handlungen; Dämpfung für Türaußenblech Innenseite aus- und einbauen
7 - Stopfen
8 - Türfugendichtung
❏ → Rep.-Gr. 58 ; Türfugendichtung aus- und einbauen
9 - Stopfen
10 - Stopfen
11 - Clip
❏ Befestigung Türfugendichtung
❏ 18 Stück
