Volkswagen ID.3: Verriegelung für Rücksitzlehne aus- und einbauen. Abdeckrahmen für Durchladeeinrichtung aus- und einbauen. Klappe für Durchladeeinrichtung aus- und einbauen

Verriegelung für Rücksitzlehne aus- und einbauen

Verriegelung für Rücksitzlehne aus- und einbauen

Ausbauen

– Blende für Verriegelung ausbauen → Rep.-Gr. 72 ; Blende für Verriegelung aus- und einbauen .

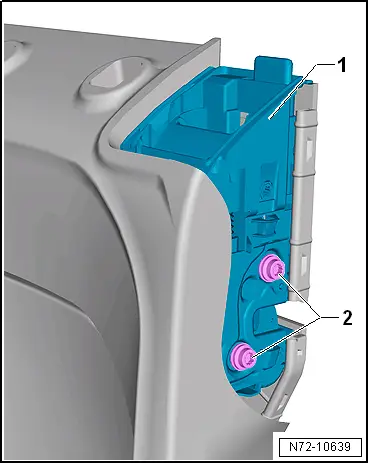

– Bezug nur im Bereich der Verriegelung für Rücksitzlehne mit handelsüblichem Kunststoffkeil nach außen drücken.

– Schrauben -2- herausdrehen.

– Verriegelung für Rücksitzlehne -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 72 ; Montageübersicht - Verriegelung

Abdeckrahmen für Durchladeeinrichtung aus- und einbauen

Abdeckrahmen für Durchladeeinrichtung aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Haken - T40207 -

♦ Hebel - T10039 -

Ausbauen

– Mittelarmlehne herunterklappen und Klappe für Durchladeeinrichtung öffnen.

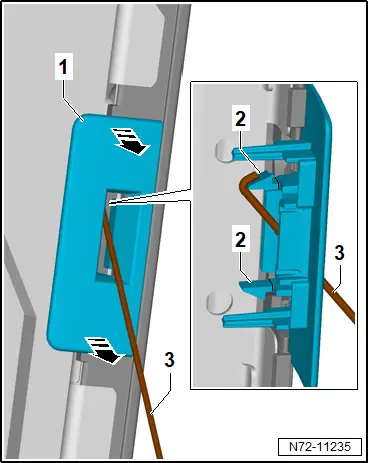

– Mit Haken - T40207 - -3- Rasthaken -2- entriegeln.

– Blende für Klappenverrastung -1- mit handelsüblichem Kunststoffkeil in -Pfeilrichtung- abclipsen.

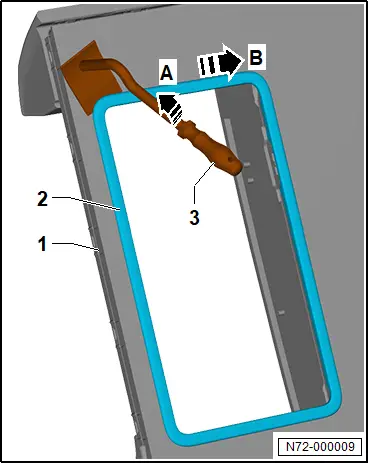

– Abdeckrahmen für Durchladeeinrichtung -2- mit Hebel - T10039 - -3- von Rücksitzlehne -1- in -Pfeilrichtung A- abhebeln.

– Mit dem Abhebeln in der oberen linken Ecke beginnen und in -Pfeilrichtung B- fortfahren.

– Abdeckrahmen für Durchladeeinrichtung -2- abnehmen.

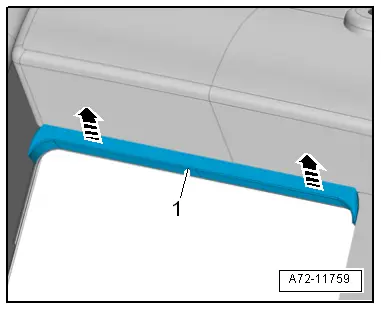

– Bezug und Polster Rücksitzlehne etwas zur Seite drücken und Anschlagleiste -1- in -Pfeilrichtung- abclipsen.

– Anschlagleiste -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Klappe für Durchladeeinrichtung aus- und einbauen

Klappe für Durchladeeinrichtung aus- und einbauen

Ausbauen

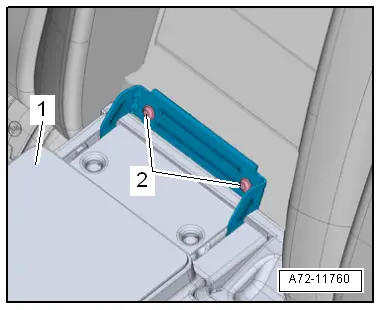

– Klappe für Durchladeeinrichtung -1- öffnen.

– Schrauben -2- herausdrehen.

– Klappe für Durchladeeinrichtung -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Klappe für Durchladeeinrichtung -1- ansetzen und Schrauben -2- nur handfest anziehen.

– Klappe für Durchladeeinrichtung schließen und ausrichten.

– Klappe für Durchladeeinrichtung -1- vorsichtig öffnen und Schrauben -2- festziehen.

Anzugsdrehmomente

♦ → Rep.-Gr. 72 ; Montageübersicht - Mittelarmlehne
