Volkswagen ID.4: Warnschilder für das Hochvoltsystem

Wo können Warnschilder angebracht sein?

• An Abdeckungen und Schutzkappen, hinter denen sich Hochvoltkomponenten des Volkswagen ID.4 mit gefährlicher elektrischer Spannung befinden.
• Direkt auf einzelnen Hochvoltbauteilen, einschließlich der Hochvoltbatterie des Volkswagen ID.4.
• Im Bereich unter der Frontklappe, wo sich zentrale elektrische Komponenten befinden.

Warnschilder

Die dargestellten Warnhinweise beim Volkswagen ID.4 können je nach Fahrzeugausstattung leicht von den tatsächlich angebrachten Kennzeichnungen abweichen, haben jedoch stets die gleiche sicherheitsrelevante Bedeutung.

Abb. 1 Warnschild auf dem Ladegerät und weiteren Hochvoltkomponenten.

Abb. 2 Warnschild auf Hochvoltkomponenten.

Abb. 3 Warnschild im Frontraum.

Diese Warnkennzeichnungen weisen beim Volkswagen ID.4 eindeutig auf das Vorhandensein gefährlicher Hochspannung hin → Abb. 1, → Abb. 2, → Abb. 3.

Abb. 4 Warnschild auf dem Ladegerät.

Dieses Warnsymbol macht darauf aufmerksam, dass einzelne Komponenten des Hochvoltsystems im Volkswagen ID.4 sehr hohe Temperaturen erreichen können und deshalb nicht berührt werden dürfen → Abb. 4.

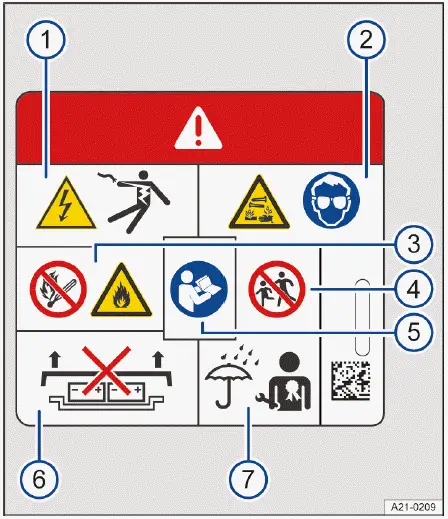

Abb. 5 Warnschild auf der Hochvoltbatterie.

1. Hohe elektrische Spannung im Volkswagen ID.4 kann zu schweren Verletzungen oder zum Tod führen. Berühren Sie niemals Batteriepole oder metallische Teile mit Händen, Werkzeugen oder Schmuck.
2. Die Hochvoltbatterie enthält gefährliche Stoffe. Austretende Flüssigkeiten können Verätzungen oder Augenschäden verursachen. Bei Kontakt sofort mit Wasser spülen und ärztliche Hilfe aufsuchen.
3. Die Hochvoltbatterie kann sich entzünden. Vermeiden Sie Feuer, Funken oder mechanische Beschädigungen.
4. Kinder sind grundsätzlich vom Hochvoltsystem des Volkswagen ID.4 fernzuhalten.
5. Weitere Hinweise finden Sie in der Betriebsanleitung sowie in der technischen Dokumentation.
6. Die Hochvoltbatterie darf unter keinen Umständen geöffnet oder demontiert werden.
7. Wartungsarbeiten dürfen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. Veränderungen am Hochvoltsystem des Volkswagen ID.4 sind unzulässig.

Einleitung zum Thema

Voraussetzungen

✓ Die Fahrbereitschaft des Volkswagen ID.4 ist beendet.

✓ Ladekabel und Ladeinfrastruktur befinden sich in einwandfreiem Zustand → .

Ladearten

• AC-Laden (Wechselstrom) an einer Ladestation oder Wallbox (→ Ladevorgänge).

  Beim Volkswagen ID.4 erfolgt das Laden effizient und materialschonend. Die tatsächliche Ladeleistung hängt von der verwendeten Infrastruktur sowie der Fahrzeugausstattung ab.

• AC-Laden (Wechselstrom) an der Haushaltssteckdose (→ Ladevorgänge).

  Die Elektroinstallation muss fachgerecht geprüft sein → . Die Ladezeit ist deutlich länger und sollte entsprechend eingeplant werden.

• DC-Laden (Gleichstrom) an Schnellladestationen (→ Ladevorgänge):

  Der Volkswagen ID.4 kann mit hoher Leistung geladen werden, wodurch sich die Ladezeit erheblich reduziert → .

HINWEIS

Häufiges Schnellladen mit Gleichstrom kann die Kapazität der Hochvoltbatterie des Volkswagen ID.4 langfristig beeinflussen.

• Bevorzugen Sie regelmäßiges Laden mit Wechselstrom (AC), um die Batterie zu schonen.

Das Laden mit Wechselstrom an einer Wallbox oder Ladestation ist beim Volkswagen ID.4 besonders effizient und empfehlenswert.

Beachten Sie stets die technischen Daten zur Ladeleistung Ihres Volkswagen ID.4 und informieren Sie sich bei Bedarf bei einem Volkswagen Partner.

WARNUNG

Unsachgemäßer Umgang mit der Hochvoltbatterie oder dem Ladekabel des Volkswagen ID.4 kann Kurzschlüsse, Stromschläge oder Brände verursachen.

• Beenden Sie den Ladevorgang immer vollständig, bevor Sie den Stecker entfernen.
• Beachten Sie die Hinweise zum Ladekabel und zur Bedienung.
• Verwenden Sie nur geprüfte und geeignete Stromanschlüsse.
• Laden Sie nicht in explosionsgefährdeten Umgebungen.
• Schützen Sie Steckverbindungen vor Feuchtigkeit.
• Führen Sie während des Ladevorgangs keine Arbeiten am Fahrzeug durch.

WARNUNG

Ein zu niedriger Ladezustand kann dazu führen, dass der Volkswagen ID.4 im Straßenverkehr stehen bleibt.

• Laden Sie die Hochvoltbatterie rechtzeitig vor Fahrtantritt.

Die Hochvoltbatterie darf nur an Ladestationen geladen werden, die den jeweils geltenden Normen entsprechen.

Aufkleber für den richtigen Ladeanschluss

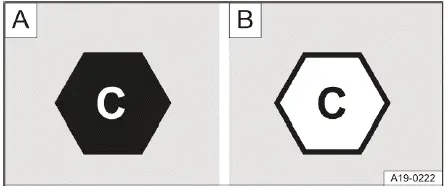

Abb. 1 Aufkleber für AC-Laden und Typ 2-Stecker.

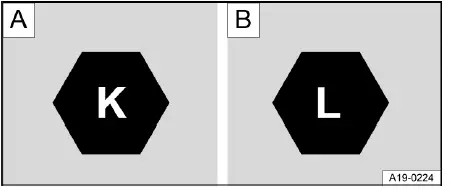

Abb. 2 Aufkleber für DC-Laden und CCS-Stecker.

Die Symbole zeigen, ob der Volkswagen ID.4 mit dem jeweiligen Ladeanschluss kompatibel ist → .

Diese Kennzeichnungen befinden sich sowohl am Fahrzeug als auch an der Ladeinfrastruktur und am Ladekabel und dienen der sicheren und korrekten Nutzung des Ladesystems.
