Volkswagen ID.3: Zierblende aus- und einbauen. Kennzeichenträger aus- und einbauen. Abdeckkappe der Abschleppöse aus- und einbauen

Zierblende aus- und einbauen

Zierblende aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Bauform der Bauteile weicht ausstattungs-/baustandsabhängig ab.

Ausbauen

– Stoßfängerabdeckung ausbauen → Rep.-Gr. 63 ; Stoßfängerabdeckung aus- und einbauen .

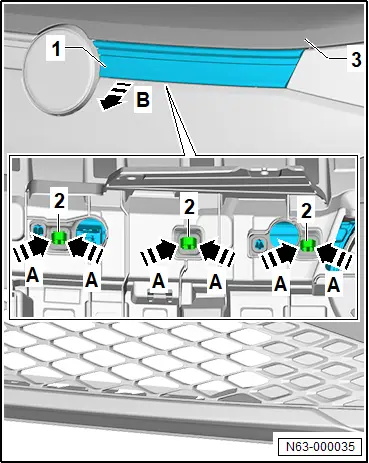

– Verrastungen -2- in -Pfeilrichtung A- zusammendrücken und lösen.

– Zierblende -1- in -Pfeilrichtung B- von Stoßfängerabdeckung -3- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Zierblende aufstecken, bis Verrastungen hörbar einrasten.

Kennzeichenträger aus- und einbauen

Kennzeichenträger aus- und einbauen

Ausbauen

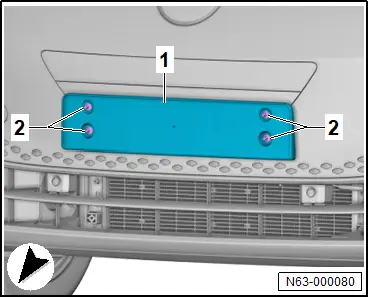

– Clips -2- ausclipsen.

– Kennzeichenträger -1- von Stoßfängerabdeckung abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Stoßfängerabdeckung ohne Bohrungen

– Stoßfängerabdeckung ausbauen → Rep.-Gr. 63 ; Stoßfängerabdeckung aus- und einbauen .

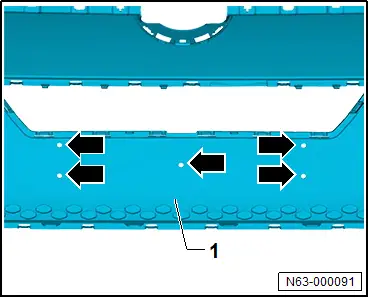

Die Positionen der Löcher -Pfeile- sind auf der Innenseite der Stoßfängerabdeckung -1- markiert.

– Benötigte Anzahl Löcher (Ø 8 mm) -Pfeile- in Stoßfängerabdeckung -1- bohren.

– Stoßfängerabdeckung einbauen → Rep.-Gr. 63 ; Stoßfängerabdeckung aus- und einbauen .

Abdeckkappe der Abschleppöse aus- und einbauen

Abdeckkappe der Abschleppöse aus- und einbauen

Abdeckkappe der Abschleppöse wird nachfolgend Abdeckkappe genannt.

Bauform der Bauteile weichen ausstattungs-/baustandsabhängig ab.

Ausbauen

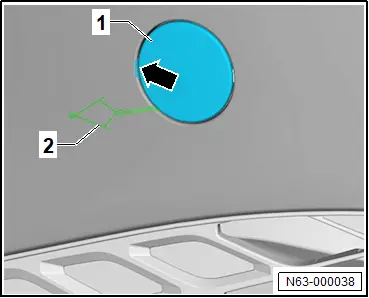

– Abdeckkappe -1- im Bereich des -Pfeils- drücken und entriegeln.

– Abdeckkappe -1- lösen und Fangband -2- ausfädeln.

– Abdeckkappe -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Abdeckkappe in Aussparung einsetzen und drücken, bis Verrastung hörbar einrastet.
