Volkswagen ID.3: Außenspiegel VX4/VX5 aus- und einbauen. Spiegelglas aus- und einbauen. Spiegelverstelleinheit aus- und einbauen
Außenspiegel VX4/VX5 aus- und einbauen Außenspiegel Fahrerseite - VX4 - und Außenspiegel Beifahrerseite - VX5 - werden nachfolgend Außenspiegel genannt. Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben. Ausbauen –
Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen;
Rep.-Gr. 70 ; Türverkleidungen vorn; Türverkleidung vorn aus- und

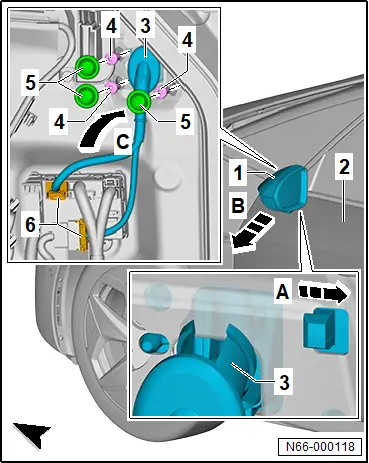

einbauen . – Elektrische Steckverbindungen -6- trennen. – Abdeckkappen -5- abhebeln. – Schrauben -4- herausdrehen. – Rasthaken in -Pfeilrichtung A- aus Verrastung lösen. –
Außenspiegel -1- in -Pfeilrichtung B- abnehmen, dabei Tülle -3- mit
elektrischer Leitung in -Pfeilrichtung C- aus Tür -2- herausführen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten: Anzugsdrehmomente ♦ → Rep.-Gr. 66 ; Montageübersicht - Außenspiegel
Spiegelglas aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Abdrückhebel - 80-200 - ♦ Klebeband
Beheizbarer Außenspiegel Fahrerseite - Z4 - und beheizbarer
Außenspiegel Beifahrerseite - Z5 - werden nachfolgend Spiegelglas
genannt. Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben. Ausbauen Verletzungsgefahr der Hände und Augen durch Glassplitter. Schnittwunden möglich. – Schutzbrille tragen. – Schutzhandschuhe tragen. Beschädigungsgefahr von Bauteiloberflächen – Wenn ein Hebelwerkzeug angesetzt wird, muss das Bauteil im Sichtbereich mit Klebeband abgeklebt werden. Außenspiegel VX4/VX5 aus- und einbauen
Spiegelglas aus- und einbauen
VORSICHT
HINWEIS

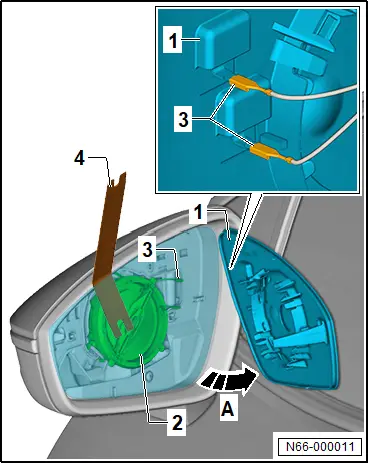

– Spiegelglas -1- nach unten in Außenspiegel drücken.
– Spiegelglas -1- mit Abdrückhebel - 80-200 - -4- von Spiegelverstelleinheit -2- abhebeln.
– Spiegelglas -1- in -Pfeilrichtung A- schwenken und elektrische Steckverbindungen -3- trennen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Spiegelglas mittig auf Spiegelverstelleinheit aufstecken, bis Spiegelglas hörbar einrastet. |
|
Spiegelverstelleinheit aus- und einbauen
Spiegelverstelleinheit aus- und einbauen
Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.
Ausbauen
– Spiegelglas ausbauen → Rep.-Gr. 66 ; Spiegelglas aus- und einbauen .

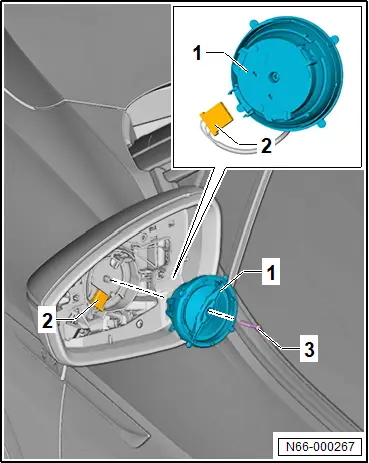

– Schraube -3- herausdrehen und Spiegelverstelleinheit -1- abnehmen.
– Elektrische Steckverbindung -2- trennen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Anzugsdrehmomente
♦ → Rep.-Gr. 66 ; Montageübersicht - Außenspiegel
