Volkswagen ID.3: Dachmodul vorn aus- und einbauen. Innenleuchte/Leseleuchte hinten aus- und einbauen. Montageübersicht - Innenraumüberwachung

Dachmodul vorn aus- und einbauen

Dachmodul vorn - WX3 - wird nachfolgend Dachmodul genannt.

Ausbauen

HINWEIS

Beschädigungsgefahr von Bauteiloberflächen.

– Wenn ein Hebelwerkzeug angesetzt wird, muss das Bauteil im Sichtbereich mit handelsüblichem Klebeband abgeklebt werden.

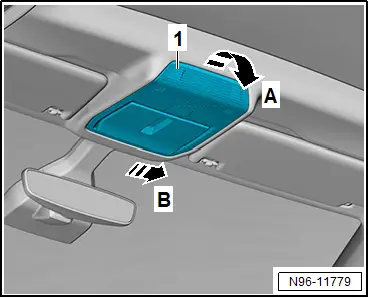

– Dachmodul -1- mit handelsüblichem Kunststoffkeil, im hinteren Bereich, in -Pfeilrichtung A- heraushebeln.

– Elektrische Steckverbindungen trennen und Dachmodul -1- in -Pfeilrichtung B- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

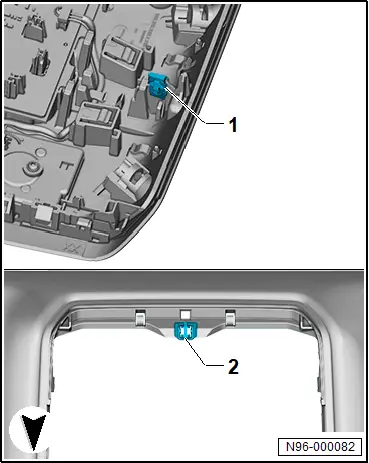

Dachmodul mit Halteklammer:

– Alte Halteklammer -1- vom Dachmodul entfernen.

– Neue Halteklammer in Formhimmel -2- einsetzen.

Innenleuchte/Leseleuchte hinten wird nachfolgend Innenleuchte genannt.

Ausbauen

HINWEIS

Beschädigungsgefahr von Bauteiloberflächen.

– Wenn ein Hebelwerkzeug angesetzt wird, muss das Bauteil im Sichtbereich mit handelsüblichem Klebeband abgeklebt werden.

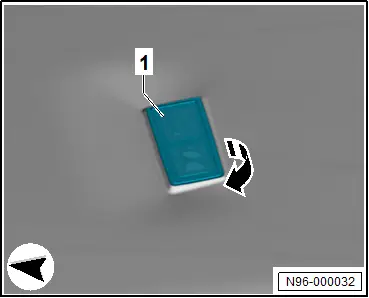

– Innenleuchte -1- mit handelsüblichem Kunststoffkeil im hinteren Bereich in -Pfeilrichtung- heraushebeln.

– Elektrische Steckverbindung trennen und Innenleuchte -1- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

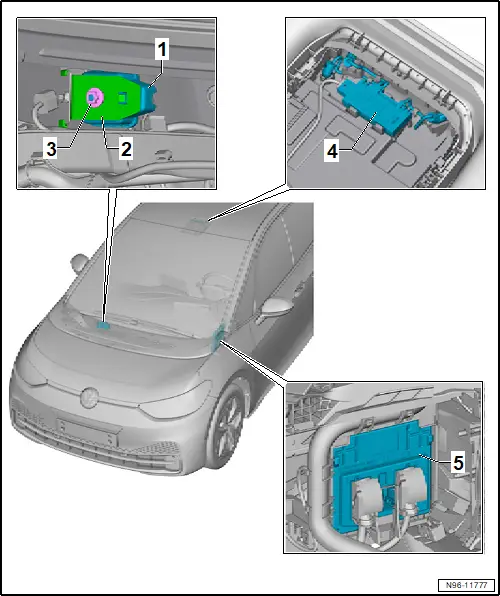

1 - Alarmhorn - H12 -

❏ → Rep.-Gr. 96 ; Alarmhorn H12 aus- und einbauen

2 - Halter für Alarmhorn - H12 -

3 - Abreißmutter

❏ nach Demontage ersetzen

4 - Sensor für Diebstahlwarnanlage - G578 -

❏ → Rep.-Gr. 96 ; Sensor für DiebstahlwarnanlageG578 aus- und einbauen

5 - Bordnetzsteuergerät - J519 -

❏ → Kapitel „ Bordnetzsteuergerät J519 aus- und einbauen “
