Volkswagen ID.3: Stoßfängerabdeckung in Stand setzen. Servicestellung des Stoßfängerträgers durchführen und zurücksetzen. Blende für Radarsensor aus- und einbauen

Stoßfängerabdeckung in Stand setzen

Stoßfängerabdeckung in Stand setzen

Bevor die Stoßfängerabdeckung in Stand gesetzt wird, muss festgestellt werden, ob eine Instandsetzung möglich ist oder die Stoßfängerabdeckung ersetzt werden muss.

Hinweise und Arbeitsvorgaben beachten → Rep.-Gr. 52 ; Kunststoffreparatur .

Fahrzeuge mit Steuergerät Spurwechselassistent und Fronteckradar:

Bedingung

● Stoßfängerabdeckung darf in diesem Bereich nicht repariert oder foliert werden

● Hinweise und Vorgaben müssen beachtet werden → Allgemeine Informationen - Lack; Rep.-Gr. 00 ; Allgemeine Hinweise; Lackierhinweise der Stoßfängerabdeckung im Bereich Steuergerät Spurwechselassistent und Fronteckradar

Servicestellung des Stoßfängerträgers durchführen und zurücksetzen

Servicestellung des Stoßfängerträgers durchführen und zurücksetzen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Adapter - T10467 -

♦ Adapter - T10480 -

♦ Führungsstange - T10093 -

♦ Führungsstange - T10228 -

Servicestellung des Stoßfängerträgers durchführen

– Scheinwerfer ausbauen → Elektrische Anlage; Rep.-Gr. 94 ; Scheinwerfer; Scheinwerfer aus- und einbauen .

– Schlossträger ausbauen → Rep.-Gr. 50 ; Schlossträger aus- und einbauen .

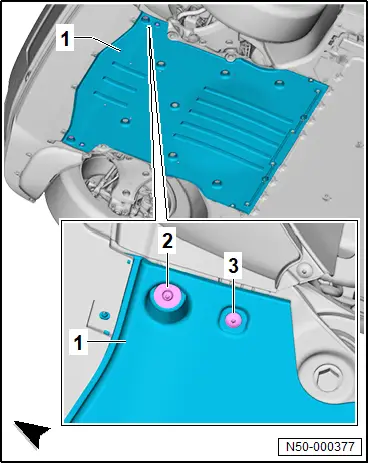

– Schrauben -2- und -3- an Unterbodenverkleidung vorn -1- links und rechts herausdrehen.

– Schraube am Längsträger auf beiden Fahrzeugseiten herausdrehen und Führungsstange - T10093 - -4- am Längsträger eindrehen.

– Schraube -2- am Längsträger auf beiden Fahrzeugseiten herausdrehen.

– Mittige Schrauben -6- auf beiden Fahrzeugseiten herausdrehen und Führungsstange - T10228 - -5- eindrehen.

– Äußere Schrauben -6- auf beiden Fahrzeugseiten herausdrehen.

– Elektrische Steckverbindungen trennen.

– Stoßfängerträger mit Anbauteilen -1- auf Führungsstangen -4- und -5- nach vorn ziehen, dabei auf elektrische Leitungen achten.

– 2 Adapter - T10467 - -3- miteinander verschrauben auf beiden Fahrzeugseiten zwischen Stoßfängerträger und Längsträger zur Sicherung eindrehen.

– Adapter - T10480 - -7- auf beiden Fahrzeugseiten zwischen Stoßfängerträger und Längsträger zur Sicherung eindrehen.

– Schrauben -2- und -6- in Adapter -3- und -7- auf beiden Fahrzeugseiten eindrehen.

– Schrauben -2- und -6- auf beiden Fahrzeugseiten festziehen.

Servicestellung des Stoßfängerträgers zurücksetzen

Das Zurücksetzen erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 63 ; Montageübersicht - Stoßfängerträger

♦ → Rep.-Gr. 63 ; Montageübersicht - Stoßfängerabdeckung

♦ → Rep.-Gr. 66 ; Montageübersicht - Unterbodenverkleidungen

Blende für Radarsensor aus- und einbauen

Blende für Radarsensor aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Keil - T10383/2 -

Ausbauen

Blende für Radarsensor wird nachfolgend Blende genannt.

Abdeckkappe Umfeld-Kamera wird nachfolgend Abdeckkappe genannt.

Bauform der Bauteile weichen ausstattungs-/baustandsabhängig ab.

Blende ist ausstattungs-/baustandsabhängig mit Abdeckkappe Umfeld-Kamera verbaut.

Fahrzeuge mit Kennzeichenträger:

– Kennzeichenträger ausbauen → Rep.-Gr. 63 ; Kennzeichenträger aus- und einbauen .

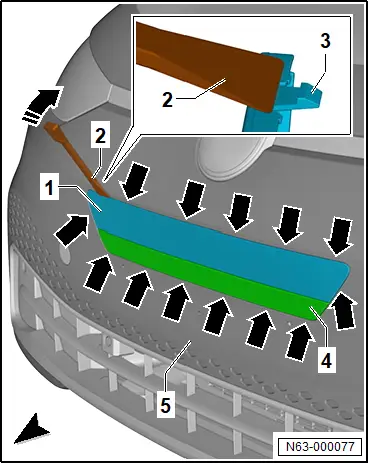

– Mit 2 Keil - T10383/2 - Rasthaken -3- und weitere Rasthaken -Pfeile - in -Pfeilrichtung- lösen.

– Blende -1- aus Stoßfängerabdeckung -5- heraushebeln.

– Mit 2 Keil - T10383/2 - Rasthaken -3- und weitere Rasthaken -Pfeile - in -Pfeilrichtung- lösen.

– Blende -1- gemeinsam mit Abdeckkappe -4- aus Stoßfängerabdeckung -5- heraushebeln.

– Rasthaken Blende -1- an Abdeckkappe -4- lösen, dabei Blende -1- von Abdeckkappe -4- abziehen.

Fortsetzung für alle Fahrzeuge

Einbauen

Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Fahrzeuge mit Abdeckkappe:

– Blende an Abdeckkappe ansetzen und bis zum hörbaren Einrasten drücken.

Fortsetzung für alle Fahrzeuge

– Blende an Stoßfängerabdeckung ansetzen und bis zum hörbaren Einrasten drücken.
