Volkswagen ID.3: Allgemeine Hinweise. Anzugsdrehmoment für Radschrauben. Bestimmung der korrekten Rad- und Reifenkombinationen, nach WLTP

Allgemeine Hinweise

Allgemeine Hinweise

(VRL019195; Ausgabe 12.2024)

Zusätzliche Hinweise im → Rep.-Gr. 44 beachten.

Themen:

♦ Sicherheitshinweise

♦ Rechtliche und technische Bedingungen

♦ Erklärung NEFZ, WLTP, und RDE

♦ Radwechsel und Reifenmontage

♦ Reifendruckkontrollsysteme

♦ Radschrauben

♦ Informationen zu Reifen

♦ Informationen zu Scheibenrädern (Felge)

♦ Fahrverhaltensmängel und Reifenverschleiß

♦ Reifenbeurteilung

♦ Schneeketten

Anzugsdrehmoment für Radschrauben

Anzugsdrehmoment für Radschrauben

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Drehmomentschlüssel

– Vor der Radmontage, den Radzentriersitz gegen Korrosion schützen → Rep.-Gr. 44 ; Radwechsel; Radzentriersitz gegen Korrosion schützen .

♦ Positionierung der diebstahlhemmenden Radschrauben bei Stahlrädern → Rep.-Gr. 44 ; Radwechsel; Positionierung der diebstahlhemmenden Radschrauben bei Stahlrädern .

♦ Diebstahlhemmende Radschrauben mit Mastersatz für Radschrauben anbauen → Rep.-Gr. 44 ; Radschrauben; Radschrauben, Mastersätze für diebstahlhemmende Radschrauben .

Anzugsdrehmoment Radschrauben

Bestimmung der korrekten Rad- und Reifenkombinationen, nach WLTP

Bestimmung der korrekten Rad- und Reifenkombinationen, nach WLTP

Arbeitsablauf

1 - Typgenehmigungsnummer unter „K“ aus der Zulassungsbescheinigung Teil 1 heraussuchen.

2 - Hubraum unter „P1“ und Nennleistung unter „P2“ aus der Zulassungsbescheinigung Teil 1 heraussuchen.

3 - Mit Typgenehmigungsnummer zugeordnetes Kapitel „Mögliche Rad- und Reifenkombinationen“ aus dem Ratgeber Räder, Reifen heraussuchen → Kapitel .

4 - Relevante Rad- und Reifenkombinationen heraussuchen. Dabei ist ausstattungsabhängig die „Aufschlüsselung des Versionsschlüssels (D2)“ nötig.

5 - Mit Typgenehmigungsnummer zugeordnetes Kapitel „Aufschlüsselung des Versionsschlüssels (D2)“ aus dem Ratgeber Räder, Reifen heraussuchen → Kapitel .

6 - Relevante Rad- und Reifenkombinationen zum Fahrzeug heraussuchen.

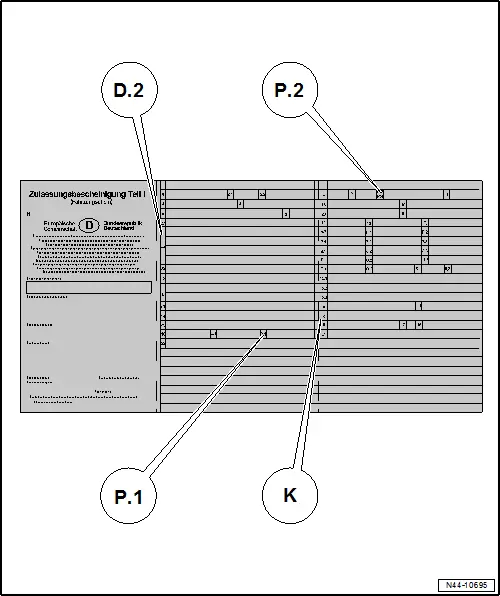

D.2 - Beinhaltet den Variantenschlüssel und den Versionenschlüssel

K - Beinhaltet die Typgenehmigungsnummer

P.1 - nicht belegt

P.2 - Nennleistung in kW

Beispiel:

D.2 - C 0 M 4 1A A

K - e1*2007/46*2033*00

P.2 - 150 kW
