Einbauorteübersicht - Luftverbesserungssystem

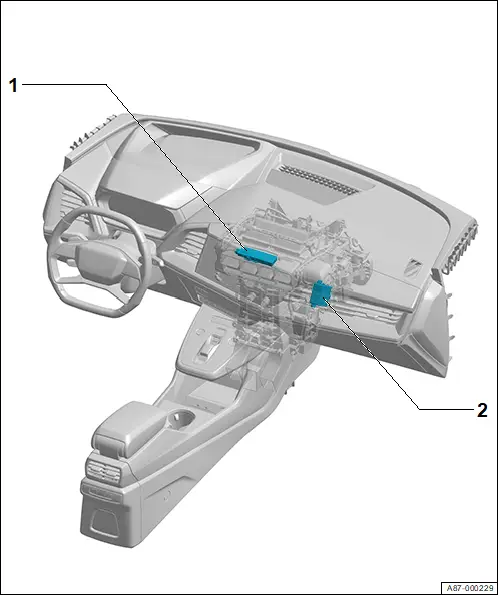

Einbauorteübersicht - Luftverbesserungssystem

1 - Steuergerät für Ionisator -J897-

❏ → Rep.-Gr.87; Steuergerät für Ionisator J897 aus- und einbauen

2 - Sensor für Feinstaubgehalt der Klimaanlage -G930-

❏ → Kapitel „Sensor für Feinstaubgehalt der Klimaanlage G930 aus- und einbauen“

Steuergerät für Ionisator J897 aus- und einbauen

Steuergerät für Ionisator J897 aus- und einbauen

Ausbauen

– Luftführung für Schalttafelausströmer Mitte ausbauen → Rep.-Gr.87; Luftführung für Schalttafelausströmer Mitte aus- und einbauen.

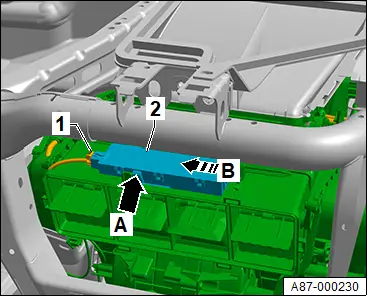

– Elektrische Steckverbindungen -1- trennen.

– Steuergerät für Ionisator -J897- -2- entriegeln -Pfeil A- und in -Pfeilrichtung B- schieben.

– Steuergerät -2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Sensor für Feinstaubgehalt der Klimaanlage G930 aus- und einbauen

Sensor für Feinstaubgehalt der Klimaanlage G930 aus- und einbauen

Ausbauen

– Handschuhfach ausbauen → Karosserie- Montagearbeiten Innen; Rep.-Gr.68; Ablagen/Abdeckungen; Handschuhfach aus- und einbauen.

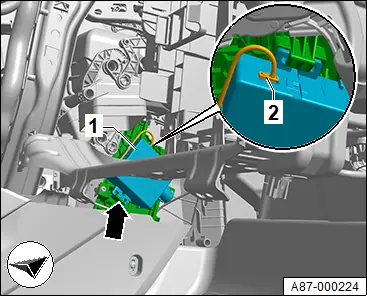

– Verrastungen -Pfeil- entriegeln und Sensor für Feinstaubgehalt der Klimaanlage -G930- -1- abnehmen.

– Elektrische Steckverbindung -2- trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.
