Mittelarmlehne vorn aus- und einbauen

Mittelarmlehne vorn aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

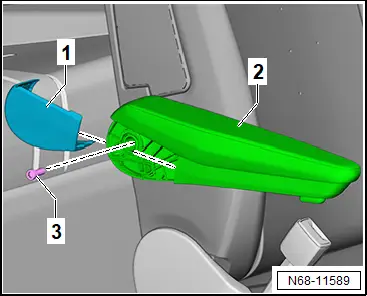

– Blende -1- mit handelsüblichem Kunststoffkeil abclipsen.

– Schraube -3- herausdrehen.

– Mittelarmlehne vorn -2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Darauf achten, dass der Bezug nicht eingeklemmt wird.

Anzugsdrehmomente

♦ → Rep.-Gr. 68 ; Montageübersicht - Mittelarmlehne vorn

Montageübersicht - Innenspiegel

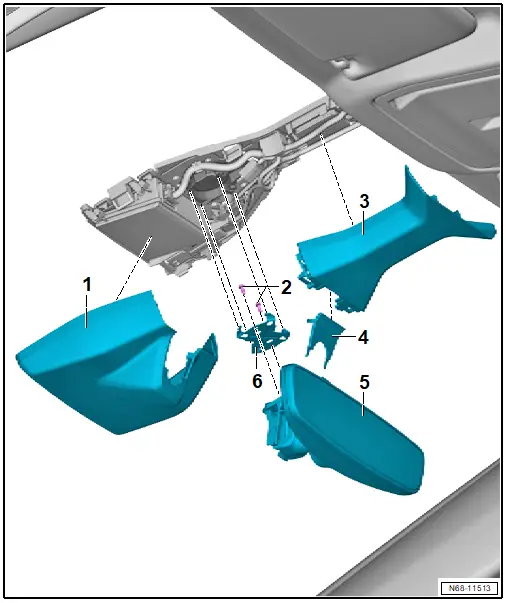

Montageübersicht - Innenspiegel

1 - Abdeckung Frontkamera

2 - Schraube

❏ 2 Stück

❏ 1,5 Nm

3 - Obere Abdeckung

4 - Abdeckung

5 - Innenspiegel

❏ → Rep.-Gr. 68 ; Innenspiegel aus- und einbauen

6 - Federklammer

❏ nach Demontage ersetzen

Innenspiegel aus- und einbauen

Innenspiegel aus- und einbauen

Ausbauen

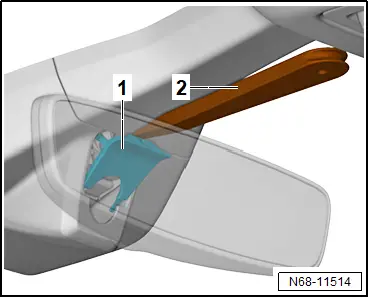

– Abdeckung -1- mit handelsüblichem Kunststoffkeil -2- ausclipsen.

– Abdeckung -1- abnehmen.

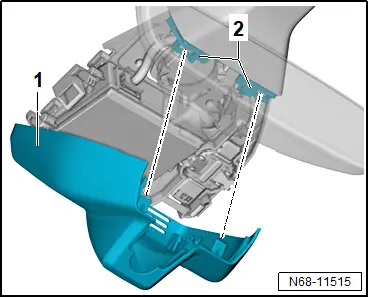

– Abdeckung -1- aus Aufnahmen in der Abdeckung Kabelführung -2- ausclipsen.

– Abdeckung -1- in -Pfeilrichtung- ausclipsen.

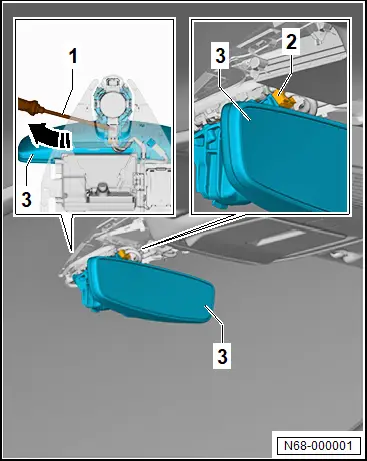

– Elektrische Steckverbindung -2- trennen.

– Schraubendreher -1- in Spalt einführen.

– Innenspiegel -3- am Spiegelfuß um ca. 20° in -Pfeilrichtung- und nach unten abziehen.

Einbauen

Wiederverwenden des Innenspiegels

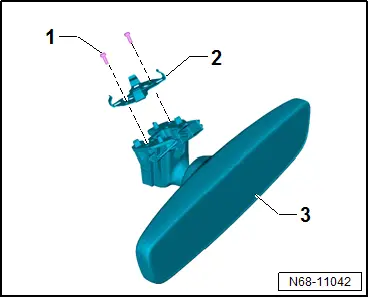

– Schrauben -1- herausdrehen.

– Federklammer -2- ersetzen.

– Schrauben -1- eindrehen und festziehen.

Fortsetzung für alle Fahrzeuge

– Auf parallelen Sitz des Innenspiegels mit Halteplatte achten.

– Innenspiegel gegen den Uhrzeigersinn drehen und auf Halteplatte ansetzen.

– Innenspiegel bis zum hörbaren Einrasten im Uhrzeigersinn drehen.

Anzugsdrehmomente

Der weitere Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

♦ → Rep.-Gr. 68 ; Montageübersicht - Innenspiegel
