Montageübersicht - Dichtringe

Montageübersicht - Dichtringe

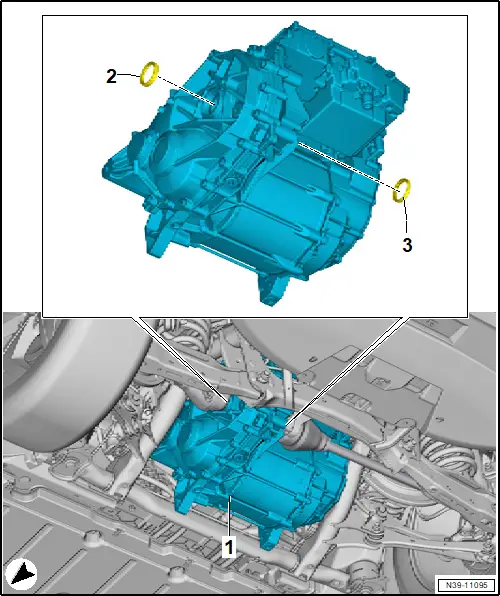

1 - Drehstromantrieb - VX54 - mit Getriebe

2 - Dichtring für Gelenkwelle links

❏ nach Demontage ersetzen

❏ → Rep.-Gr. 39 ; Dichtring links ersetzen

3 - Dichtring für Gelenkwelle rechts

❏ nach Demontage ersetzen

❏ → Rep.-Gr. 39 ; Dichtring rechts ersetzen

Dichtring links ersetzen

Dichtring links ersetzen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

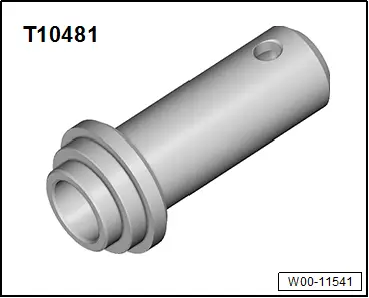

♦ Druckstück - T10481 -

♦ Haken - VW771/37 -

♦ Mehrzweckwerkzeug - VW771 -

Ausbauen

– Linke Gelenkwelle ausbauen → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 42 ; Gelenkwelle; Gelenkwelle aus- und einbauen .

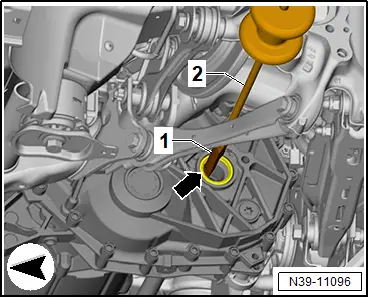

– Dichtring -Pfeil- mit Haken - VW771/37 - -1- und Mehrzweckwerkzeug - VW771 - -2- ausziehen.

Einbauen

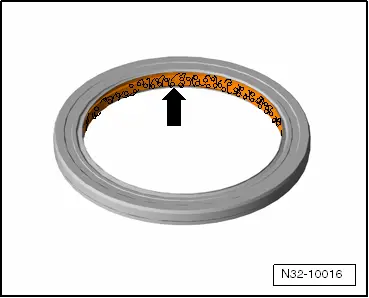

– Raum zwischen Dicht- und Staublippe -Pfeil- zur Hälfte mit Dichtfett füllen.

Dichtfett → Elektronischer Teilekatalog (ETKA)

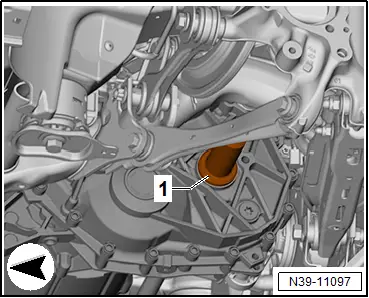

– Neuen Dichtring mit Druckstück - T10481 - -1- bis Anschlag eintreiben, dabei Dichtring nicht verkanten.

– Linke Gelenkwelle einbauen → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 42 ; Gelenkwelle; Gelenkwelle aus- und einbauen .

– → Rep.-Gr. 34 ; Getriebeölstand prüfen .

Dichtring rechts ersetzen

Dichtring rechts ersetzen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben → Rep.-Gr. 39 ; Dichtring links ersetzen .
