Volkswagen ID.3: Montageübersicht - Fahrzeug ohne Glasdeckel. Montageübersicht - Fahrzeug mit Glasdeckel. Montageübersicht - Dachholm

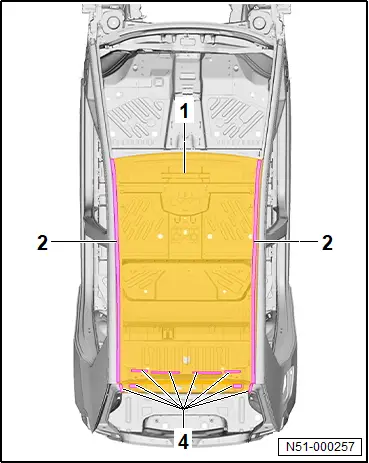

Montageübersicht - Fahrzeug ohne Glasdeckel

Montageübersicht - Fahrzeug ohne Glasdeckel

1 - Dach

❏ → Rep.-Gr.51; Dach ersetzen - Fahrzeug ohne Glasdeckel

2 - Laserlötnähte

3 - geklebte Bereiche

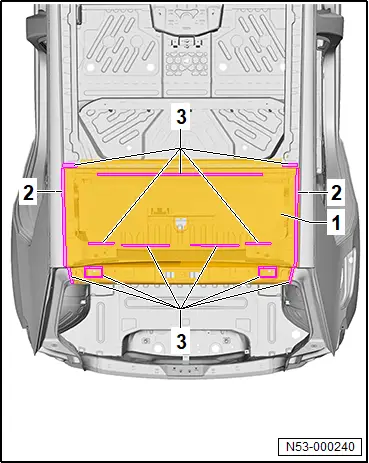

Montageübersicht - Fahrzeug mit Glasdeckel

Montageübersicht - Fahrzeug mit Glasdeckel

1 - Dach

❏ → Rep.-Gr.51; Dach ersetzen - Fahrzeug mit Glasdeckel

2 - Laserlötnähte

3 - geklebte Bereiche

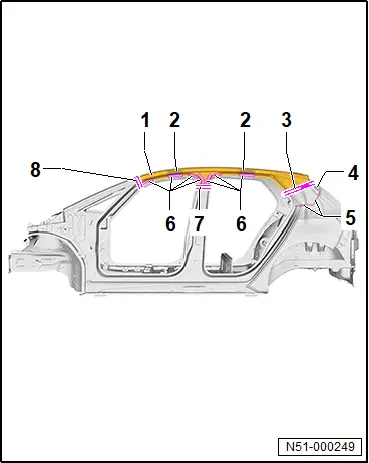

Montageübersicht - Dachholm

Montageübersicht - Dachholm

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Dachholm

❏ → Rep.-Gr.51; Dachholm ersetzen

2 - Verstärkungen Dachgepäckträger

3 - Trennschnitt

❏ Trennschnitt ist für andere Schadensumfänge mit anderen Trennschnitten kombinierbar.

4 - Verstärkung Gasdruckfeder

5 - Schaumformteile

❏ → Rep.-Gr.00; Schaumformteile

6 - geklebte Bereiche

❏ Trennschnitt ist für andere Schadensumfänge mit anderen Trennschnitten kombinierbar.

7 - Trennschnitt

❏ Trennschnitt ist für andere Schadensumfänge mit anderen Trennschnitten kombinierbar.

8 - Trennschnitt

❏ Trennschnitt ist für andere Schadensumfänge mit anderen Trennschnitten kombinierbar.
