Montageübersicht - Frontklappe

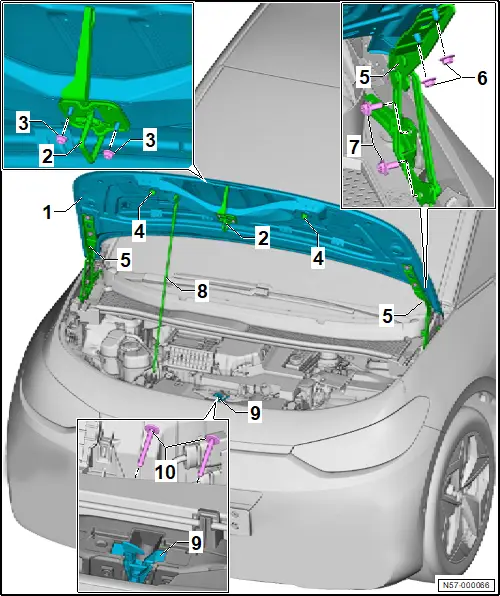

Montageübersicht - Frontklappe

1 - Frontklappe

❏ → Rep.-Gr. 55 ; Frontklappe aus- und einbauen

❏ → Rep.-Gr. 55 ; Frontklappe einstellen

2 - Schließbügel

❏ → Rep.-Gr. 55 ; Schließbügel aus- und einbauen

❏ → Rep.-Gr. 55 ; Schließbügel einstellen

3 - Mutter

❏ 2 Stück

❏ 9 Nm

4 - Einstellpuffer

❏ 2 Stück

❏ → Rep.-Gr. 55 ; Einstellpuffer einstellen

5 - Scharnier

❏ → Rep.-Gr. 55 ; Scharnier aus- und einbauen

❏ → Rep.-Gr. 55 ; Scharnier einstellen

6 - Mutter

❏ 4 Stück

❏ 20 Nm

7 - Schraube

❏ 4 Stück

❏ 20 Nm

8 - Stützstange

❏ → Rep.-Gr. 55 ; Stützstange aus- und einbauen

9 - Frontklappenschloss

❏ mit Kontaktschalter für Motorhaube - F266 -

❏ → Rep.-Gr. 55 ; Frontklappenschloss aus- und einbauen

❏ → Rep.-Gr. 55 ; Frontklappenschloss einstellen

10 - Schraube

❏ 2 Stück

❏ nach Demontage ersetzen

❏ 12 Nm

Montageübersicht - Bowdenzug

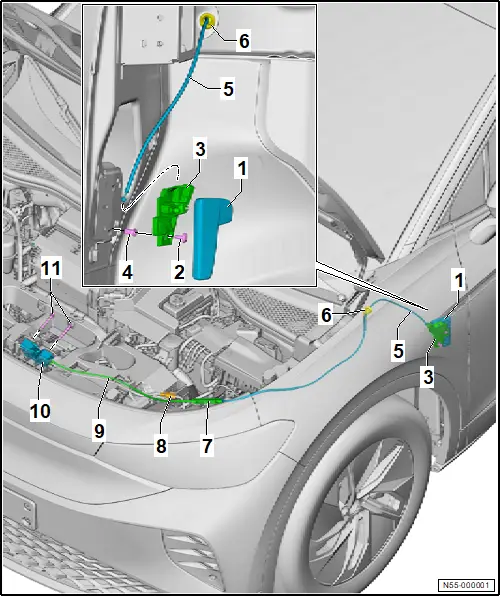

Montageübersicht - Bowdenzug

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt.

1 - Betätigungshebel für Frontklappenschloss

❏ → Rep.-Gr. 55 ; Betätigungshebel für Frontklappenschloss aus- und einbauen

2 - Schraube/Spreizniet

❏ ausstattungs-/baustandsabhängig Schraube oder Spreizniet

❏ Niet nur zusammen mit Lagerbock zu ersetzen

❏ Schraube 2 Nm

3 - Lagerbock

4 - Spreizmutter

❏ ausstattungs-/baustandsabhängig vorhanden

5 - Bowdenzug

❏ vom Lagerbock -3- zur Bowdenzugkupplung -7-

❏ → Rep.-Gr. 55 ; Bowdenzug aus- und einbauen

6 - Tülle

7 - Bowdenzugkupplung

❏ Einbaulage modellabhängig

8 - Elektrische Steckverbindung für Kontaktschalter für Motorhaube - F266 -

9 - Bowdenzug

❏ von Bowdenzugkupplung -7- zum Frontklappenschloss -10-

❏ → Rep.-Gr. 55 ; Bowdenzug aus- und einbauen

10 - Frontklappenschloss

❏ mit Kontaktschalter für Motorhaube - F266 -

❏ → Rep.-Gr. 55 ; Frontklappenschloss aus- und einbauen

11 - Schraube

❏ Anzugsdrehmoment → Rep.-Gr. 55 ; Montageübersicht - Frontklappe

Frontklappe aus- und einbauen

Frontklappe aus- und einbauen

Frontklappe hat ausstattungs-/baustandsabhängig Kennschilder.

Ausbauen

Fahrzeuge mit Gasdruckfeder für Frontklappe:

– Gasdruckfeder von Frontklappe lösen → Rep.-Gr. 55 ; Frontklappe; Gasdruckfeder aus- und einbauen .

Fortsetzung für alle Fahrzeuge

Fahrzeuge mit Klappenstütze für Frontklappe:

– Klappenstütze aus Frontklappe aushaken.

Fortsetzung für alle Fahrzeuge

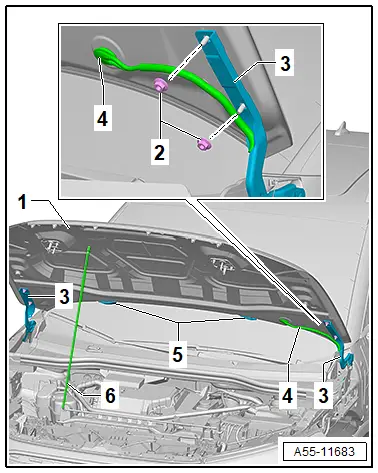

– Spritzdüsen für Frontscheibenwaschanlage -5- ausbauen → Elektrische Anlage; Rep.-Gr. 92 ; Frontscheibenwaschanlage; Spritzdüsen aus- und einbauen .

– Waschwasserleitung und elektrische Leitungen -4- herausziehen.

– Muttern -2- an Scharnieren -3- lösen.

Bedingung

● Für den folgenden Arbeitsablauf ist eine 2. Person notwendig

– Muttern -2- abschrauben.

– Frontklappe -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Beim Ersetzen von Bauteilen sind an Altteilen vorhandene Kennschilder, die eine Teilenummer im → Elektronischen Teilekatalog (ETKA) aufweisen, aufgrund von Zulassungsvorschriften am Neuteil anzubringen.

– Nicht lesbare oder zerstörte Kenn-, Warn- und Hinweisschilder, die an Bauteilen des Fahrzeugs vorgefunden werden, ersetzen und an gleicher Stelle wieder anbringen.

Tipp

Zuordnung siehe → Elektronischer Teilekatalog (ETKA) .

Anzugsdrehmomente

♦ → Rep.-Gr. 55 ; Montageübersicht - Frontklappe
