Volkswagen ID.3: Montageübersicht - Frontscheibenwischanlage. Scheibenwischer in Servicestellung bringen. Scheibenwischerblatt aus- und einbauen

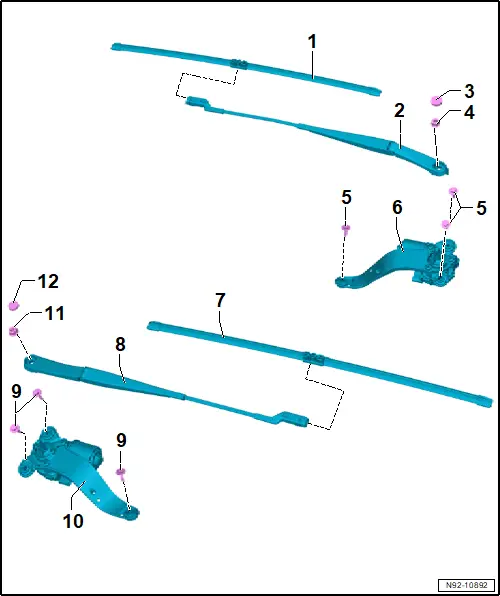

Montageübersicht - Frontscheibenwischanlage Die Übersicht ist beispielhaft für einen Linkslenker dargestellt 1 - Scheibenwischerblatt links ❏ → Rep.-Gr. 92 ; Scheibenwischerblatt aus- und einbauen 2 - Scheibenwischerarm links ❏ → Rep.-Gr. 92 ; Scheibenwischerarme aus- und einbauen ❏ → Rep.-Gr. 92 ; Scheibenwischerarme einstellen 3 - Abdeckkappe 4 - Mutter ❏ 30 Nm 5 - Schraube ❏ Anzugsreihenfolge beachten ❏ 3 Stück ❏ Anzugsdrehmoment und -reihenfolge → Abb. 6 - Scheibenwischermotor Fahrerseite - V216 - ❏ → Rep.-Gr. 92 ; Scheibenwischermotor V aus- und einbauen 7 - Scheibenwischerblatt rechts ❏ → Rep.-Gr. 92 ; Scheibenwischerblatt aus- und einbauen 8 - Scheibenwischerarm rechts ❏ → Rep.-Gr. 92 ; Scheibenwischerarme aus- und einbauen ❏ → Rep.-Gr. 92 ; Scheibenwischerarme einstellen 9 - Schraube ❏ Anzugsreihenfolge beachten ❏ 3 Stück ❏ Anzugsdrehmoment und -reihenfolge → Abb. 10 - Scheibenwischermotor Beifahrerseite - V217 - 11 - Mutter ❏ 30 Nm 12 - Abdeckkappe Scheibenwischermotor - Anzugsdrehmoment und -reihenfolge Montageübersicht - Frontscheibenwischanlage
_163.webp)

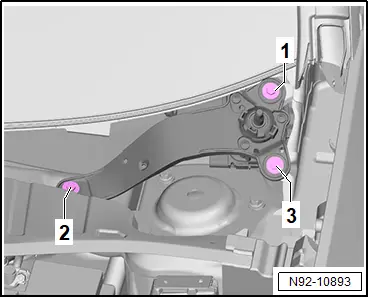

Stufe Bauteil Anzugsdrehmoment /-Weiterdrehwinkel 1. -1- , -2- und -3- von Hand bis zur Anlage eindrehen 2. -1- , -2- und -3- 8 Nm
Scheibenwischer in Servicestellung bringen
Scheibenwischer in Servicestellung bringen
Tipp Scheibenwischermotor läuft nur bei vollständig geschlossener Frontklappe. |
|
HINWEIS – Zündung einschalten und ausschalten.
– Innerhalb von 10 Sekunden Scheibenwischerhebel in Stellung „Tippwischen“ drücken.
Scheibenwischerblatt aus- und einbauen
Scheibenwischerblatt aus- und einbauen
|
|
HINWEIS Ausbauen
– → Rep.-Gr. 92 ; Scheibenwischer in Servicestellung bringen .
– Scheibenwischerarm von Frontscheibe abheben.

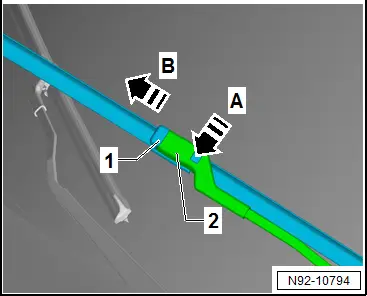

– Halteklammer in -Pfeilrichtung A- entriegeln.
– Scheibenwischerblatt -1- in -Pfeilrichtung B- vom Scheibenwischerarm -2- abziehen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

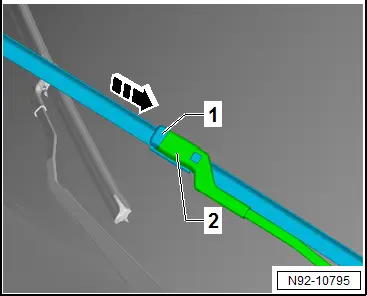

– Scheibenwischerblatt -1- in -Pfeilrichtung- parallel in Scheibenwischerarm -2- einführen.
– Scheibenwischerblatt -1- bis zum hörbaren Einrasten der Halteklammer in Scheibenwischerarm -2- schieben.
_189.webp)
– „Tippwischen“ um Servicestellung beenden.
