Volkswagen ID.3: Montageübersicht - Getriebegehäuse. Verschlussdeckel aus- und einbauen. Getriebeölstand prüfen

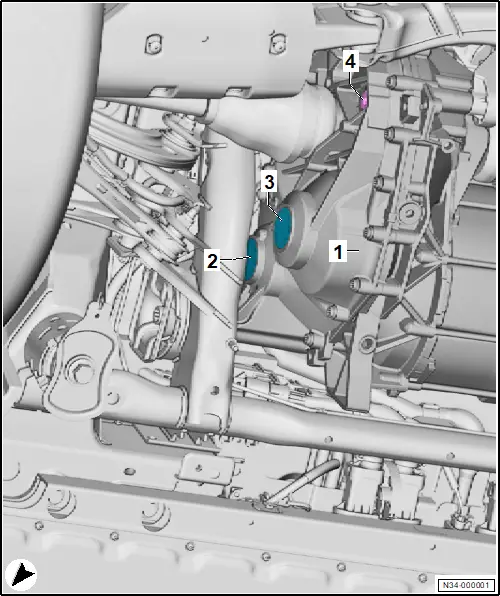

Montageübersicht - Getriebegehäuse

Montageübersicht - Getriebegehäuse

1 - Drehstromantrieb - VX54 - mit Getriebe

2 - Verschlussdeckel oben

❏ → Rep.-Gr. 34 ; Verschlussdeckel aus- und einbauen

3 - Verschlussdeckel unten

❏ → Rep.-Gr. 34 ; Verschlussdeckel aus- und einbauen

4 - Verschlussschraube für Getriebeöl-Einfüll- und Kontrollbohrung

❏ nach Demontage ersetzen

❏ 45 Nm

Verschlussdeckel aus- und einbauen

Verschlussdeckel aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Druckscheibe - 3062 -

Ausbauen

Bedingung

● Zum Ersetzen des oberen Verschlussdeckels Motor mit Getriebe um 150 mm absenken → Elektroantrieb Heckantrieb EIP220 und Allrad EIA200, EIP220; Rep.-Gr. 10 ; Motor hinten aus- und einbauen; Motor ausbauen .

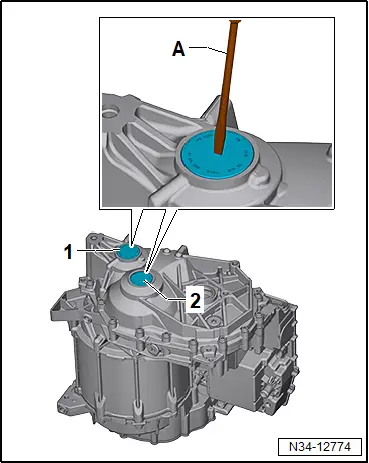

1 - oberer Verschlussdeckel

2 - unterer Verschlussdeckel

– Schraubendreher -A- in die Mitte des auszubauenden Verschlussdeckels einstechen und vorsichtig heraushebeln.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

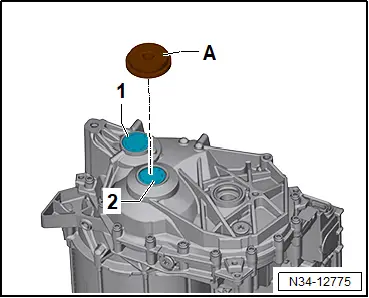

– Oberen Verschlussdeckel -1- oder unteren Verschlussdeckel -2- mit Druckscheibe - 3062 - -A- bündig eintreiben.

Getriebeölstand prüfen

Getriebeölstand prüfen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Adapter - VAS 6617/11 -

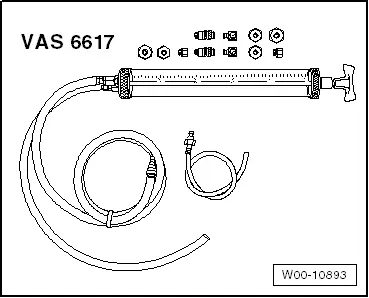

♦ Handpumpe für Getriebeöl - VAS 6617 -

– Verschlussschraube für Getriebeöl-Einfüll- und Kontrollbohrung -Pfeil- herausdrehen.

Bedingung

● Zur Getriebeölstandsprüfung muss das Fahrzeug waagrecht stehen.

● Getriebeölstand ist korrekt, wenn Getriebe bis Unterkante Öleinfüllbohrung befüllt ist.

Getriebeöl nachfüllen

– Handpumpe für Getriebeöl - VAS 6617 - und Adapter - VAS 6617/11 - verrasten.

– Getriebeöl mit Handpumpe für Getriebeöl - VAS 6617 - und Adapter - VAS 6617/11 - bis Unterkante Öleinfüllbohrung einfüllen.

– Neue Verschlussschraube für Getriebeöl-Einfüll- und Kontrollbohrung -Pfeil- eindrehen und festziehen.

Anzugsdrehmomente

♦ → Rep.-Gr. 34 ; Montageübersicht - Getriebegehäuse
