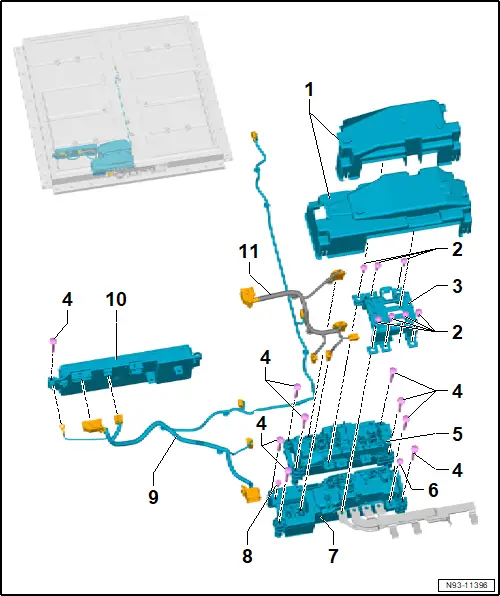

Montageübersicht - Schaltkasten der Hochvoltbatterie

1 - Abdeckung

❏ 2 Stück

2 - Schraube

❏ 7 Stück

❏ nach Demontage ersetzen

❏ M6 x 20

❏ 8 Nm

3 - Brücke

4 - Schraube

❏ 9 Stück

❏ M6 x 52

❏ 8 Nm

5 - Schaltkasten der Hochvoltbatterie, Pluspol - SX8 -

❏ → Rep.-Gr. 93 ; Schaltkasten der Hochvoltbatterie, Pluspol SX8 aus- und einbauen

6 - Schraube

❏ nach Demontage ersetzen

❏ M6 x 20

❏ 8 Nm

7 - Schaltkasten der Hochvoltbatterie, Minuspol - SX7 -

❏ mit Zünder für Hochvoltbatterieunterbrechung - N563 -

❏ → Rep.-Gr. 93 ; Schaltkasten der Hochvoltbatterie, Minuspol SX7 aus- und einbauen

8 - Schraube

❏ M6 x 20

❏ 8 Nm

9 - Elektrische Leitung

10 - Steuergerät für Batterieregelung - J840 -

❏ → Rep.-Gr. 93 ; Steuergerät für Batterieregelung J840 aus- und einbauen

11 - Elektrische Leitung

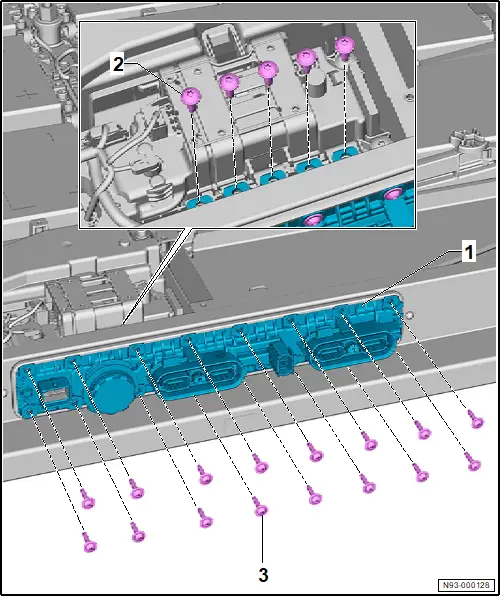

Montageübersicht - Hochvoltbatterie, Anschlussträger

1 - Anschlussträger

❏ → Rep.-Gr. 93 ; Anschlussträger aus- und einbauen

2 - Schraube

❏ 5 Stück

❏ nach Demontage ersetzen

❏ Anzugsdrehmoment und -reihenfolge → Abb.

❏ M6 x 20

3 - Schraube

❏ 16 Stück

❏ nach Demontage ersetzen

❏ Anzugsdrehmoment und -reihenfolge → Abb.

❏ M5 x 25

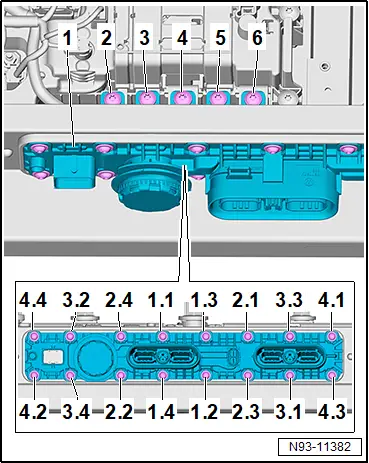

Anschlussträger - Anzugsdrehmoment und -reihenfolge

Stufe	Schrauben	Anzugsdrehmoment
1.	-1.1- bis -4.4-	4,5 Nm
2.	-2- bis -6-	8 Nm

Batteriemodul ausbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Abfangvorrichtung - 10-222B -

♦ Adapter - 10-222A/14 -

♦ Anhängevorrichtung - T10619 -

♦ Aufhängevorrichtung - 3033 -

♦ Berührschutz - T10608 -

♦ Berührschutzeinleger - T10628 -

♦ Demontagekeil-Set - VAS 895 015 -

♦ Haken - 10-222A/10 -

♦ Hochvolt-Werkzeugsatz - VAS 6762 -

♦ Hochvolt-Werkzeugsatz - VAS 6883A -

♦ Schäkel - 10-222A/12 -

♦ Werkstattkran - VAS 6100 -

GEFAHR

Lebensgefahr durch hohe Spannung.

Tod oder schwere Körperverletzungen durch Stromschlag oder Lichtbogen möglich.

– Für folgende Arbeiten muss eine geeignete Persönliche Schutzausrüstung (PSA) getragen werden.

– Für die folgenden Arbeiten muss eine zweite, entsprechend qualifizierte Person zur Aufsichtsführung anwesend sein.

– Außerhalb des Gefahrenbereiches kann die zweite Person den HVE bei Bedarf im Rahmen ihrer Qualifikation unterstützen.

– Die Persönliche Schutzausrüstung (PSA) muss trocken und unbeschädigt sein.

Für nachfolgende Arbeitsschritte die benötigte Schutzausrüstung → Elektronischer Teilekatalog (ETKA) anlegen:

♦ Lichtbogengeprüfte Kleidung (mindestens APC 2, mindestens 318 kJ)

♦ Helm mit lichtbogengeprüftem Visier (mindestens APC 2, mindestens 318 kJ)

♦ Lichtbogengeprüfte Handschuhe mit Nitril-Unterziehhandschuhen (mindestens APC 2, mindestens 318 kJ), isolierend bis min. 500 V

♦ Sicherheitsschuhe mit ESD-Schutz

– → Rep.-Gr. 93 ; Hochvoltbatterie 1 AX2 öffnen .

– → Rep.-Gr. 93 ; Stromkreis unterbrechen .

– → Rep.-Gr. 93 ; Batteriemodule laden und entladen .

– Einbaulage der elektrischen Steckverbindungen und Hochvoltverbinder kennzeichnen.

– Elektrische Steckverbindung -2- trennen.

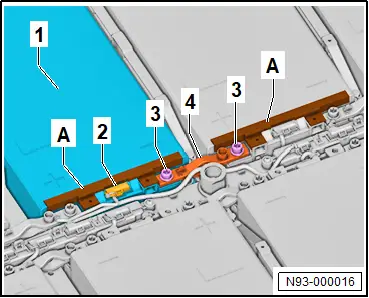

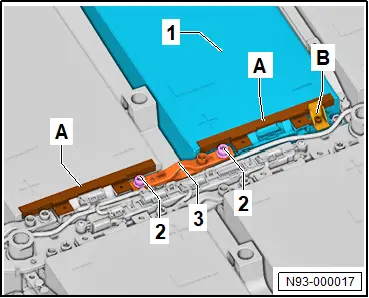

– Berührschutzeinleger - T10628 - -A- auf Batteriemodul -1- stecken.

– Schrauben -3- herausdrehen.

– Hochvoltverbinder -4- herausnehmen.

– Berührschutz - T10608 - auf offenen Hochvoltanschluss am Batteriemodul stecken.

Bedingung

● Berührschutz - T10608 - -B- muss vorhanden sein.

– Berührschutzeinleger - T10628 - -A- aufstecken.

– Schrauben -2- herausdrehen.

– Hochvoltverbinder -3- herausnehmen.

– Berührschutz - T10608 - auf offenen Hochvoltanschluss am Batteriemodul stecken.

Bedingung

● Berührschutz - T10608 - -2- muss auf offenen Hochvoltanschlüssen vorhanden sein.

– Schrauben -3- herausdrehen.

HINWEIS

Mechanische Kräfte auf die Steckergehäuse am Steuergerät für Batteriemodule.

Beschädigung Steuergerät für Batteriemodule möglich.

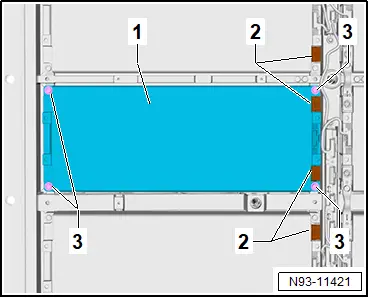

– Im Bereich des auszubauenden Batteriemodules, elektrische Steckverbindung des Steuergerätes für Batteriemodule trennen.

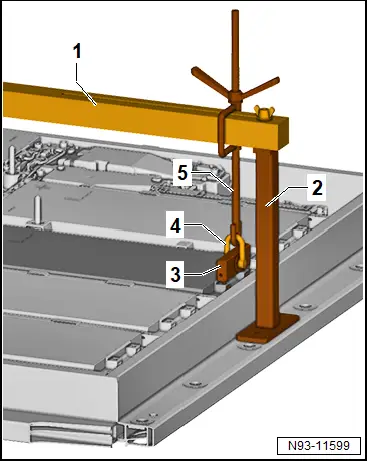

– Abfangvorrichtung - 10-222B - -1- und Adapter - 10-222A/14 - -2- vorbereiten und mittig über Batteriemodul positionieren.

– Batteriemodul mit Anhängevorrichtung - T10619 - -3- , Schäkel - 10-222A/12 - -4- und Haken - 10-222A/10 - -5- verbinden.

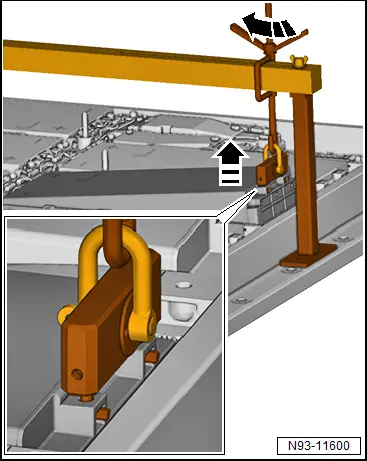

– Batteriemodul außen vom Batteriegehäuse-Unterteil in -Pfeilrichtung- anheben, bis sich Batteriemodul löst.

– Abfangvorrichtung - 10-222B - -1- und Adapter - 10-222A/14 - -2- abnehmen.

– Aufhängevorrichtung - 3033 - -B- an Werkstattkran - VAS 6100 - -A- anbauen.

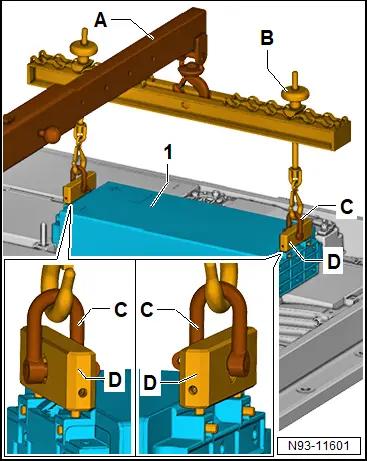

– Batteriemodul -1- mit Werkstattkran - VAS 6100 - -A- , Anhängevorrichtung - T10619 - -D- , Schäkel - 10-222A/12 - -C- und Aufhängevorrichtung - 3033 - -B- anheben.

– Batteriemodul auf sauberer Unterlage absetzen.

– Funktion „Bauzustandsdokumentation CarPort BM“ mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .

Batteriemodule vom Hersteller LG und Fahrzeuge von VW PKW

– Servicehinweis: Elektrik: Hochvoltbatterie: Zwingend notwendige Arbeitsschritte bei Ersatz von HV-Modulen beachten. Vorgangs-Nr.: 2072244

Fortsetzung für alle Fahrzeuge

Bedingung

● Nach dem Anheben des Moduls muss die 2K-Wärmeleitpaste erneuert werden.

HINWEIS

Undichtigkeit der Hochvoltbatterie 1 - AX2 - möglich.

– 2K-Wärmeleitpaste nicht von der Dichtmasse an der Innenkante des Batteriegehäuse-Unterteils entfernen. Besteht eine Verbindung zwischen 2K-Wärmeleitpaste und Dichtmasse, ca. 3 mm der 2K-Wärmeleitpaste an der Dichtmasse stehen lassen.

– Rückstände der 2K-Wärmeleitpaste mit geeignetem Spachtel aus dem Demontagekeil-Set - VAS 895 015 - vorsichtig vom Batteriegehäuse-Unterteil entfernen.

Bei Wiederverwendung vom Batteriemodul

– 2K-Wärmeleitpaste rückstandslos vom Batteriemodul entfernen.
