Volkswagen ID.3: Montageübersicht - Spoiler. Blende für Heckspoiler aus- und einbauen. Seitenspoiler aus- und einbauen

Montageübersicht - Spoiler

Montageübersicht - Spoiler

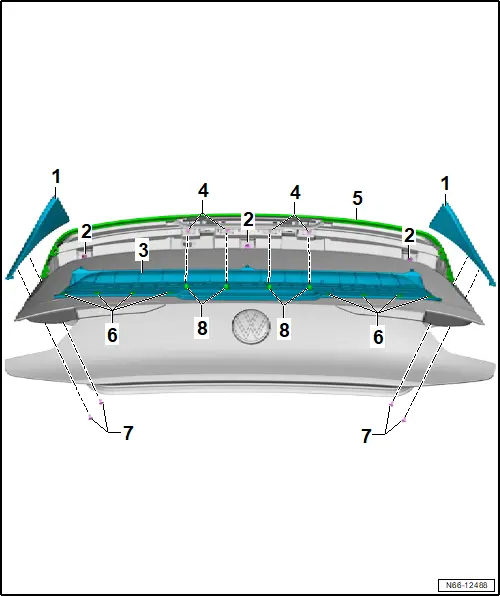

1 - Seitenspoiler

2 - Tüllen

❏ 3 Stück

3 - Blende für Heckspoiler

4 - Klammer

❏ 4 Stück

5 - Heckspoiler

❏ nur mit Heckklappe zu ersetzen

6 - Rasthaken

❏ nur mit Blende für Heckspoiler zu ersetzen

❏ 8 Stück

7 - Schrauben

❏ 4 Stück

❏ 4 Nm

8 - Rasthaken

❏ nur mit Heckklappe zu ersetzen

❏ 4 Stück

Blende für Heckspoiler aus- und einbauen

Blende für Heckspoiler aus- und einbauen

Blende für Heckspoiler wird nachfolgend Blende genannt.

Ausbauen

– Seitenspoiler ausbauen → Rep.-Gr. 66 ; Seitenspoiler aus- und einbauen

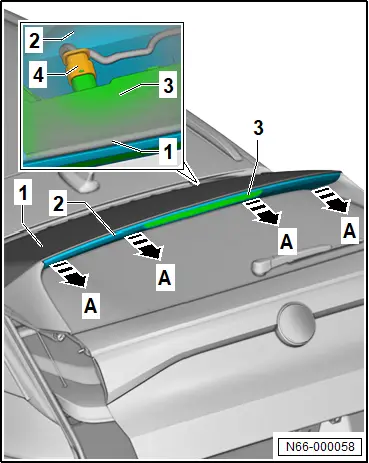

– Blende -2- vom Spoiler -1- in -Pfeilrichtung A- abziehen.

– Waschwasserleitung -4- abziehen → Elektrische Anlage; Rep.-Gr. 92 ; Heckscheibenwaschanlage; Spritzdüse aus- und einbauen .

– Elektrische Steckverbindung -4- für Lampe für hochgesetzte Bremsleuchte - M25 - -3- trennen.

Einbauen

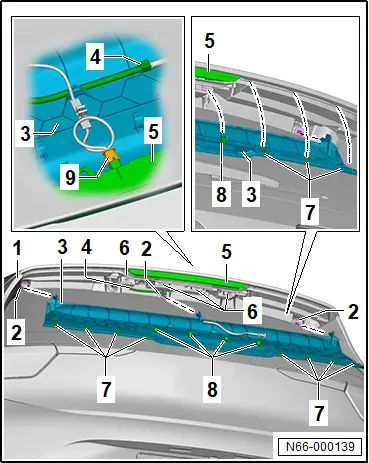

– Elektrische Steckverbindung -9- für Lampe für hochgesetzte Bremsleuchte - M25 - -5- stecken.

– Waschwasserleitung -4- aufstecken → Elektrische Anlage; Rep.-Gr. 92 ; Heckscheibenwaschanlage; Spritzdüse aus- und einbauen, Heckscheibenwaschanlage .

– Blende -3- am Spoiler -1- ansetzen.

– Zentrierzapfen der Blende -3- in die Tüllen -2- am Spoiler -1- schieben.

– Gleichzeitig die Rasthaken -8- in die Klammern -6- und die Rasthaken -7- in die Öffnungen am Spoiler schieben.

Seitenspoiler aus- und einbauen

Seitenspoiler aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

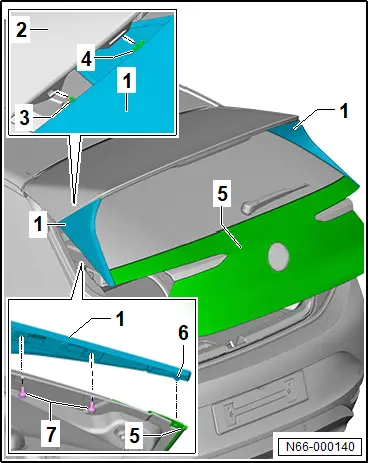

– Schrauben -7- herausdrehen.

– Rasthaken -6- zusammendrücken, dabei Seitenspoiler -1- etwas von Heckklappe -5- abziehen.

– Seitenspoiler -1- mit Führungen -3- und -4- aus Heckspoiler -2- ziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 66 ; Montageübersicht - Spoiler
