Volkswagen ID.3: Montageübersicht - Tür. Türinnendichtung aus- und einbauen. Türaußendichtung aus- und einbauen

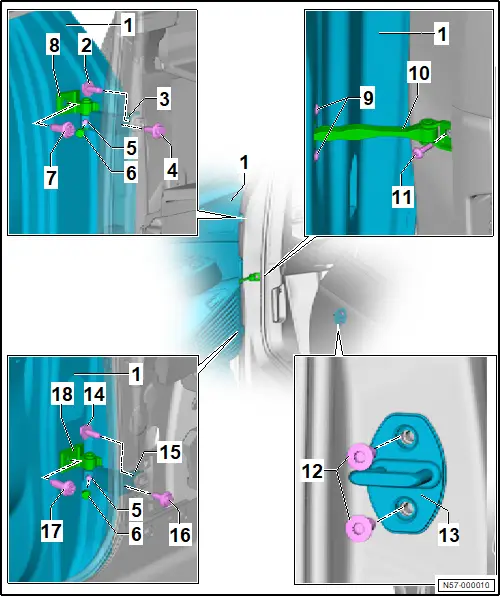

Montageübersicht - Tür Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt. 1 - Tür ❏ → Rep.-Gr. 57 ; Tür aus- und einbauen ❏ → Rep.-Gr. 57 ; Tür einstellen 2 - Schraube ❏ nach Demontage ersetzen ❏ 20 Nm +90° 3 - Unterteil Türscharnier ❏ → Rep.-Gr. 57 ; Türscharnier aus- und einbauen 4 - Schraube ❏ nach Demontage ersetzen ❏ 20 Nm +90° 5 - Gewindestift ❏ 27 Nm 6 - Abdeckkappe 7 - Schraube ❏ 50 Nm 8 - Oberteil Türscharnier ❏ → Rep.-Gr. 57 ; Türscharnier aus- und einbauen 9 - Schraube ❏ 2 Stück ❏ 8 Nm 10 - Türfeststeller ❏ → Rep.-Gr. 57 ; Türfeststeller aus- und einbauen 11 - Schraube ❏ 30 Nm 12 - Schraube ❏ 2 Stück ❏ Anzugsdrehmoment und -reihenfolge → Abb. 13 - Schließbügel ❏ → Rep.-Gr. 57 ; Schließbügel aus- und einbauen ❏ → Rep.-Gr. 57 ; Schließbügel einstellen 14 - Schraube ❏ nach Demontage ersetzen ❏ 20 Nm +90° 15 - Unterteil Türscharnier ❏ → Rep.-Gr. 57 ; Türscharnier aus- und einbauen 16 - Schraube ❏ nach Demontage ersetzen ❏ 20 Nm +90° 17 - Schraube ❏ 50 Nm 18 - Oberteil Türscharnier ❏ → Rep.-Gr. 57 ; Türscharnier aus- und einbauen Anzugsdrehmoment und -reihenfolge Montageübersicht - Tür
_183.webp)

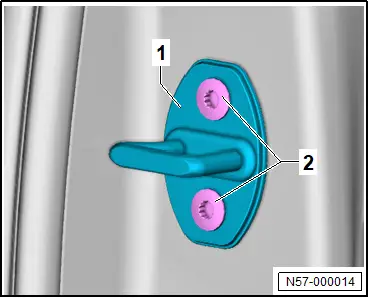

Stufe Schraube Anzugsdrehmoment/-Weiterdrehwinkel 1 -2- 2 Nm 2 -2- 25 Nm
Türinnendichtung aus- und einbauen
Türinnendichtung aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
♦ Kunststoffhammer
Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.
Zur besseren Darstellung werden die folgenden Arbeitsabläufe bei ausgebauter Tür vorn abgebildet.
Ausbauen
– Einstiegsleiste vorn ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Verkleidungen Innenraum; Einstiegsleiste vorn aus- und einbauen .
– A-Säulen-Verkleidung oben ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Verkleidungen Innenraum; A-Säulen-Verkleidung oben aus- und einbauen .
– A-Säulen-Verkleidung unten ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Verkleidungen Innenraum; A-Säulen-Verkleidung unten aus- und einbauen .
– B-Säulen-Verkleidung oben ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Verkleidungen Innenraum; B-Säulen-Verkleidung oben aus- und einbauen .
– B-Säulen-Verkleidung unten ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Verkleidungen Innenraum; B-Säulen-Verkleidung unten aus- und einbauen .

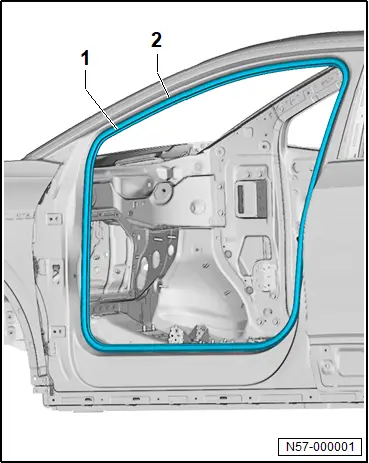

– Türinnendichtung -1- vom Karosserieflansch -2- abziehen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Bedingung

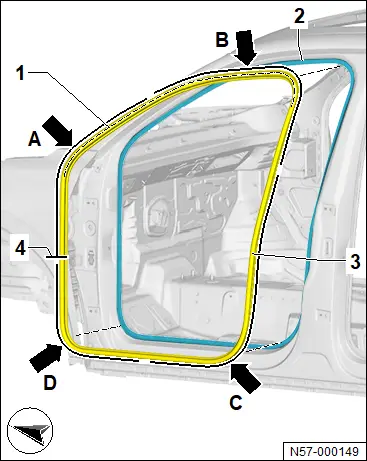

● Vulkanisationsstelle -4- nicht knicken
| – Vulkanisationsstelle -4- der Türinnendichtung -3- auf Höhe der Verschraubung des Türfeststellers ausrichten.
Tipp Türinnendichtung -3- kann außerhalb Bereich -1- mit einem Kunststoffhammer aufgebracht werden. – Türinnendichtung -3- von -Pfeil A- beginnend bis -Pfeil D- umlaufend auf Karosserieflansch -2- drücken. Bedingung ● Innenliegendes Metall der Türinnendichtung -3- darf nicht sichtbar sein. |
|
HINWEIS _221.webp)
Wenn eine Überlänge der Türinnendichtung vorhanden ist:
– Überlänge der Türinnendichtung im unteren A-Säulen-Bereich verstauchen.
Türaußendichtung aus- und einbauen
Türaußendichtung aus- und einbauen
Ausbauen

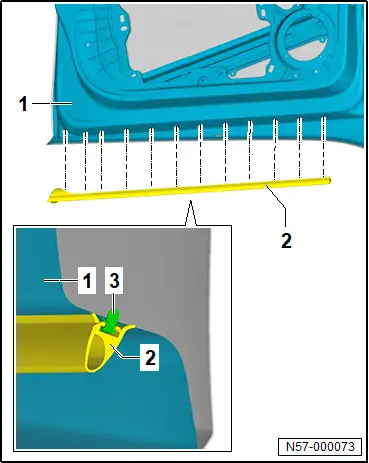

– Türdichtung -1- mit Clips -3- von Tür -2- abziehen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Bedingung
● Clips müssen bis zum Anschlag eingedrückt werden.
