Motor für Heckscheibenwischer V12 aus- und einbauen

Motor für Heckscheibenwischer V12 aus- und einbauen

Motor für Heckscheibenwischer - V12 - wird nachfolgend Motor genannt.

Ausbauen

– Scheibenwischerarm ausbauen → Rep.-Gr. 92 ; Scheibenwischerarm aus- und einbauen .

– Verkleidung unten Heckklappe ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Kofferraumverkleidungen; Verkleidung unten Heckklappe aus- und einbauen .

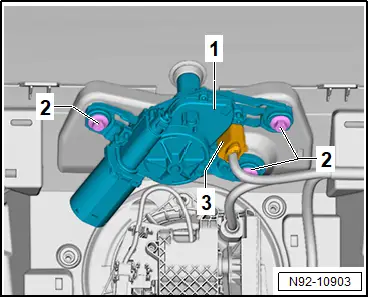

– Elektrische Steckverbindung -3- trennen.

– Schrauben -2- herausdrehen.

– Motor -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Innenseite Dichtung in Heckscheibe mit Gleitmittel benetzen → Elektronischer Teilekatalog (ETKA) .

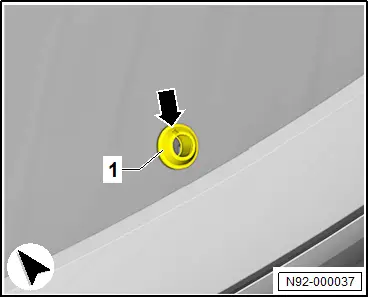

– Dichtung -1- auf korrekten Sitz prüfen. Markierung -Pfeil- Dichtung muss mit Markierung Heckscheibe übereinstimmen.

– → Rep.-Gr. 92 ; Scheibenwischerarm einstellen .

Anzugsdrehmomente

♦ → Rep.-Gr. 92 ; Montageübersicht - Heckscheibenwischanlage

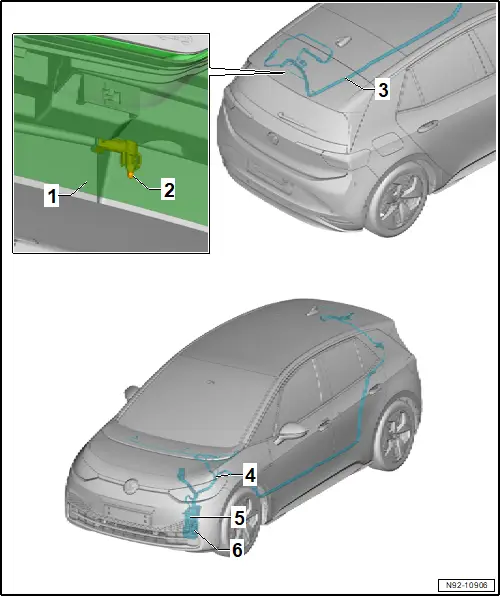

Montageübersicht - Heckscheibenwaschanlage

Montageübersicht - Heckscheibenwaschanlage

1 - Blende für Heckspoiler

❏ → Karosserie-Montagearbeiten Außen; Rep.-Gr. 66 ; Spoiler; Blende für Spoiler aus- und einbauen

2 - Spritzdüse

❏ → Rep.-Gr. 92 ; Spritzdüse aus- und einbauen, Heckscheibenwaschanlage

3 - Waschwasserleitung

❏ im Seitenteil links zur Spritzdüse der Heckscheibenwaschanlage

4 - Waschwasserleitung

❏ im Motorraum zur Spritzdüse der Heckscheibenwaschanlage

5 - Waschwasserbehälter

❏ → Rep.-Gr. 92 ; Waschwasserbehälter aus- und einbauen

6 - Frontscheibenwasch- und Heckscheibenwaschpumpe - V59 -

❏ → Rep.-Gr. 92 ; Scheibenwaschpumpe aus- und einbauen

❏ mit Dichttülle

Spritzdüse aus- und einbauen, Heckscheibenwaschanlage

Spritzdüse aus- und einbauen, Heckscheibenwaschanlage

Ausbauen

– Blende für Heckspoiler ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr. 66 ; Spoiler; Blende für Spoiler aus- und einbauen .

– Waschwasserleitung -3- entriegeln und abziehen.

– Verrastungen -2- entriegeln.

– Spritzdüse -1- herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.
