Volkswagen ID.3: Verkleidung unten Heckklappe aus- und einbauen. Verkleidung oben Heckklappe aus- und einbauen. Kofferraum-Seitenverkleidung aus- und einbauen

Verkleidung unten Heckklappe aus- und einbauen

Verkleidung unten Heckklappe aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Abdrückhebel - 80-200 -

♦ Demontagewerkzeug - T40280 -

Ausbauen

– Warndreieck herausnehmen.

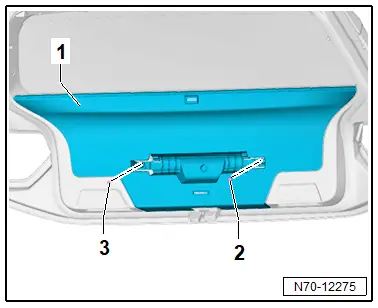

– Steckklammern -2- und -3- aus Verkleidung unten Heckklappe -1- ausbauen.

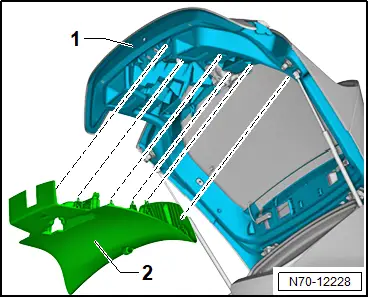

– Verkleidung unten Heckklappe -2- mit Abdrückhebel - 80-200 - von Heckklappe -1- abclipsen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– In Heckklappe verbliebene Halteklammern mit Demontagewerkzeug - T40280 - ausbauen und zum Einbau in Verkleidung unten Heckklappe einsetzen.

Verkleidung oben Heckklappe aus- und einbauen

Verkleidung oben Heckklappe aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Abdrückhebel - 80-200 -

♦ Demontagewerkzeug - T40280 -

Ausbauen

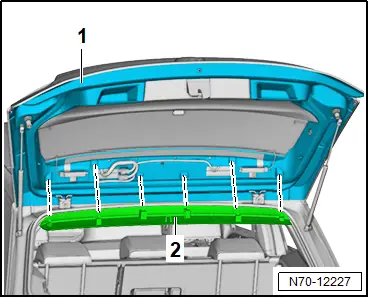

– Verkleidung oben Heckklappe -2- mit Abdrückhebel - 80-200 - von Heckklappe -1- ausclipsen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– In Heckklappe verbliebene Halteklammern mit Demontagewerkzeug - T40280 - ausbauen und zum Einbau in Verkleidung oben Heckklappe einsetzen.

Kofferraum-Seitenverkleidung aus- und einbauen

Kofferraum-Seitenverkleidung aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Abdrückhebel - 80-200 -

Ausbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

– Verbandstasche herausnehmen.

– C-Säulen-Verkleidung ausbauen → Rep.-Gr. 70 ; C-Säulen-Verkleidung aus- und einbauen

– Rücksitzlehne ausbauen → Rep.-Gr. 72 ; Rücksitzlehne aus- und einbauen

– Verkleidung Schlossträger ausbauen → Rep.-Gr. 70 ; Verkleidung Schlossträger aus- und einbauen .

Fahrzeuge mit variablem Ladeboden

– Variablen Ladeboden herausnehmen.

– Halter Kofferraumbodenbelag ausbauen → Rep.-Gr. 70 ; Halter Kofferraumbodenbelag aus- und einbauen .

Fortsetzung für alle Fahrzeuge

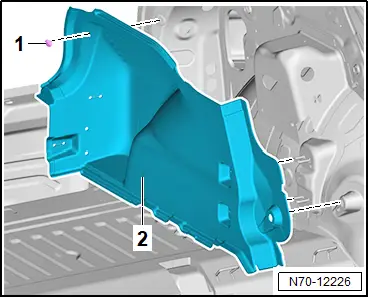

– Kofferraum-Seitenverkleidung -2- im Bereich Heckklappendichtung frei legen.

– Stopfen -1- mit Abdrückhebel - 80-200 - ausbauen.

– Kofferraum-Seitenverkleidung -2- entnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 70 ; Montageübersicht - Kofferraum-Seitenverkleidung
