Volkswagen ID.3: Abdeckkappe der Abschleppöse aus- und einbauen. Halter für Frontspoiler aus- und einbauen. Verstärkung für Stoßfängerabdeckung aus- und einbauen

Abdeckkappe der Abschleppöse aus- und einbauen

Abdeckkappe der Abschleppöse aus- und einbauen

Abdeckkappe der Abschleppöse wird nachfolgend Abdeckkappe genannt.

Bauform der Bauteile weichen ausstattungs-/baustandsabhängig ab.

Ausbauen

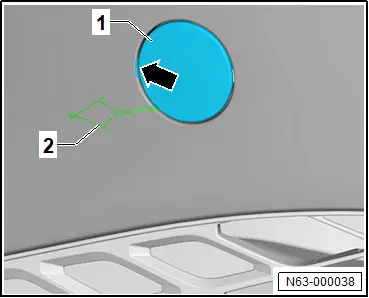

– Abdeckkappe -1- im Bereich des -Pfeils- drücken und entriegeln.

– Abdeckkappe -1- lösen und Fangband -2- ausfädeln.

– Abdeckkappe -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Abdeckkappe in Aussparung einsetzen und drücken, bis Verrastung hörbar einrastet.

Halter für Frontspoiler aus- und einbauen

Halter für Frontspoiler aus- und einbauen

Ausbauen

– Radhausschale vorn im Bereich Luftleitteil lösen → Rep.-Gr. 66 ; Radhausschale vorn aus- und einbauen .

– Unterbodenverkleidung vorn im Bereich Luftleitteil lösen → Rep.-Gr. 66 ; Unterbodenverkleidung vorn aus- und einbauen .

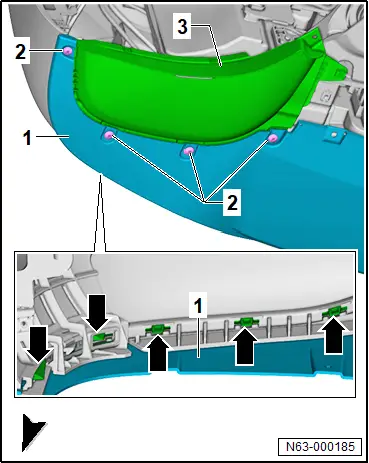

– Schrauben -2- herausdrehen.

– Luftleitteil -3- abnehmen.

– Rasthaken -Pfeile- des Halter für Frontspoiler -1- lösen.

– Halter für Frontspoiler -1- von Stoßfängerabdeckung abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Halter für Frontspoiler bis zum hörbaren Einrasten drücken.

Anzugsdrehmomente

♦ → Rep.-Gr. 63 ; Montageübersicht - Stoßfängerabdeckung

♦ → Rep.-Gr. 66 ; Montageübersicht - Radhausschale vorn

♦ → Rep.-Gr. 66 ; Montageübersicht - Unterbodenverkleidungen

Verstärkung für Stoßfängerabdeckung aus- und einbauen

Verstärkung für Stoßfängerabdeckung aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Stoßfängerabdeckung ausbauen → Rep.-Gr. 63 ; Stoßfängerabdeckung aus- und einbauen .

– LED-Modul für Tagesfahrlicht und Standlicht-L176/L177 ausbauen → Elektrische Anlage; Rep.-Gr. 94 ; Scheinwerfer, LED; LED-Modul für Tagesfahrlicht und Standlicht L176/L177 aus- und einbauen .

– Elektrische Leitungen frei legen.

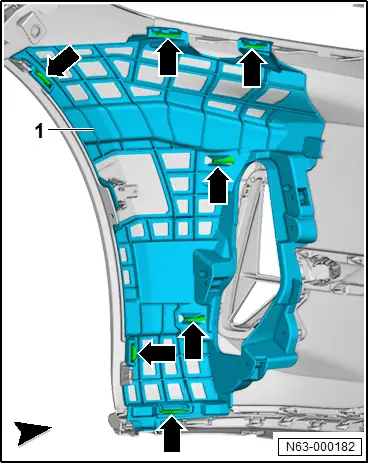

– Verrastungen -Pfeile- lösen.

– Verstärkung für Stoßfängerabdeckung -1- von Stoßfängerabdeckung abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Bedingung

● Verstärkung für Stoßfängerabdeckung bis zum hörbaren Einrasten aufstecken.
