Volkswagen ID.3: Abdeckteil für Stoßfänger aus- und einbauen. Zierblende aus- und einbauen. Kennzeichenträger aus- und einbauen

Abdeckteil für Stoßfänger aus- und einbauen

Abdeckteil für Stoßfänger aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Abdeckteil für Stoßfänger wird nachfolgend Abdeckteil genannt.

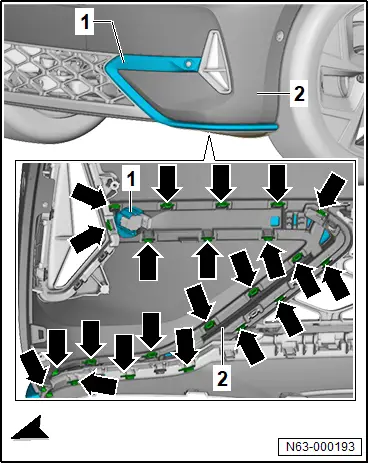

Ausbauen

– Schließteil der Stoßfängerabdeckung ausbauen → Rep.-Gr. 63 ; Schließteil der Stoßfängerabdeckung aus- und einbauen .

– Elektrische Steckverbindung trennen.

– Elektrische Leitung frei legen.

– Rasthaken -Pfeile- lösen.

– Abdeckteil -1- von Stoßfängerabdeckung -2- abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Abdeckteil ansetzen und bis zum hörbaren Einrasten drücken.

Zierblende aus- und einbauen

Zierblende aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Bauform der Bauteile weicht ausstattungs-/baustandsabhängig ab.

Ausbauen

– Stoßfängerabdeckung ausbauen → Rep.-Gr. 63 ; Stoßfängerabdeckung aus- und einbauen .

– Verrastungen -2- in -Pfeilrichtung A- zusammendrücken und lösen.

– Zierblende -1- in -Pfeilrichtung B- von Stoßfängerabdeckung -3- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Zierblende aufstecken, bis Verrastungen hörbar einrasten.

Kennzeichenträger aus- und einbauen

Kennzeichenträger aus- und einbauen

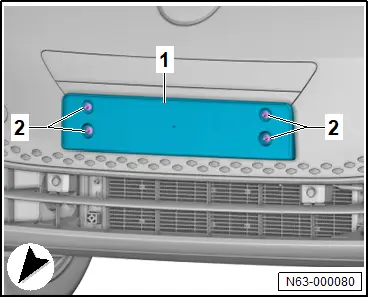

Ausbauen

– Clips -2- ausclipsen.

– Kennzeichenträger -1- von Stoßfängerabdeckung abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Stoßfängerabdeckung ohne Bohrungen

– Stoßfängerabdeckung ausbauen → Rep.-Gr. 63 ; Stoßfängerabdeckung aus- und einbauen .

Die Positionen der Löcher -Pfeile- sind auf der Innenseite der Stoßfängerabdeckung -1- markiert.

– Benötigte Anzahl Löcher (Ø 8 mm) -Pfeile- in Stoßfängerabdeckung -1- bohren.

– Stoßfängerabdeckung einbauen → Rep.-Gr. 63 ; Stoßfängerabdeckung aus- und einbauen .
