Volkswagen ID.3: Alarmhorn H12 aus- und einbauen. Sensor für Diebstahlwarnanlage G578 aus- und einbauen. 12-V-Steckdose U5/U19 aus- und einbauen
Alarmhorn H12 aus- und einbauen Alarmhorn - H12 - wird nachfolgend Alarmhorn genannt. Ausbauen –
Wasserkastenabdeckung ausbauen → Karosserie-Montagearbeiten Außen;

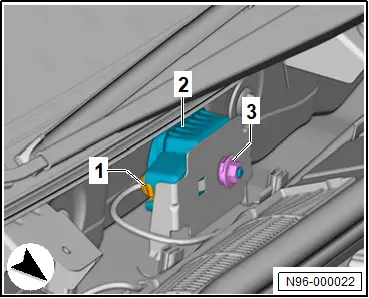

Rep.-Gr. 50 ; Stirnwand; Wasserkastenabdeckung aus- und einbauen . Tipp Abreißmutter -3- lässt sich nicht zerstörungsfrei ausbauen. – Abreißmutter -3- mit geeigneten Werkstattmitteln zerstören. – Alarmhorn -2- herausnehmen. – Elektrische Steckverbindung -1- trennen. – Alarmhorn -2- herausnehmen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten: – Neue Abreißmutter festziehen, bis Abreißkopf abbricht. Anzugsdrehmomente ♦ → Rep.-Gr. 96 ; Montageübersicht - Innenraumüberwachung

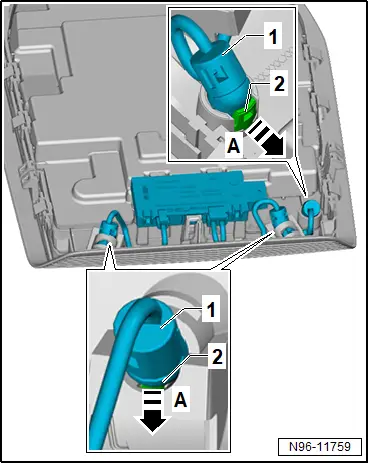

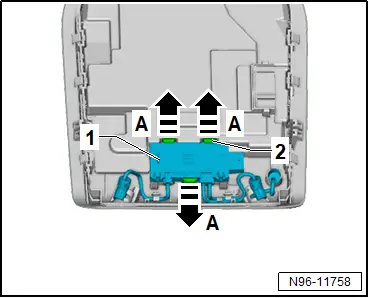

Sensor für Diebstahlwarnanlage G578 aus- und einbauen Sensor für Diebstahlwarnanlage - G578 - wird nachfolgend Sensor genannt. Dachmodul vorn - WX3 - wird nachfolgend Dachmodul genannt. Ausbauen – Dachmodul vorn ausbauen → Rep.-Gr. 96 ; Dachmodul vorn aus- und einbauen . – Rasthaken -2- in -Pfeilrichtung A- entriegeln. – Sensoren -1- aus Dachmodul herausnehmen. – Rasthaken -2- in -Pfeilrichtung A- entriegeln. – Sensor -1- abnehmen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten: Wenn Sensor für Diebstahlwarnanlage ersetzt wird: – Erforderliche Funktion/Funktionen mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .
12-V-Steckdose U5/U19 aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Abzieher - T40148 - 12-V-Steckdose - U5 - und 12-V-Steckdose 3 - U19 - werden nachfolgend Steckdose genannt. Tipp Steckdose ist nicht zerstörungsfrei auszubauen. Ausbauen Zur besseren Darstellung werden die folgenden Arbeitsabläufe bei ausgebauter Steckdose abgebildet. Beschädigungsgefahr von Bauteiloberflächen. – Bauteil im Sichtbereich mit handelsüblichem Klebeband abkleben. Alarmhorn H12 aus- und einbauen
Sensor für Diebstahlwarnanlage G578 aus- und einbauen
_020.webp)
12-V-Steckdose U5/U19 aus- und einbauen
HINWEIS
– Abzieher - T40148 - -A- in Steckdose -1- einsetzen.
– Rändelmutter -4- drehen, bis Rasthaken -3- in Aussparungen -2- festklemmen.
– Steckdose -1- mit Abzieher -A- herausziehen und elektrische Steckverbindung trennen.
– Rändelmutter -4- lösen und Abzieher -A- aus Steckdose -1- herausziehen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge.
