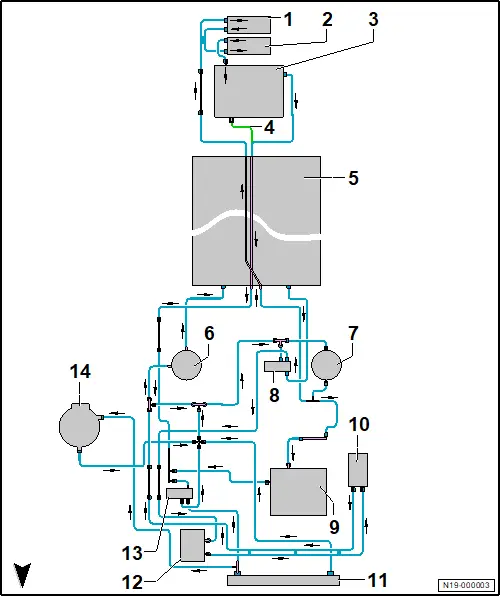

Anschlussplan - Kühlmittelschläuche, Allradantrieb

Anschlussplan - Kühlmittelschläuche, Allradantrieb

1 - Spannungswandler - A19 -

2 - Ladegerät 1 für Hochvoltbatterie - AX4 -

❏ mit Steuergerät für Hochvolt-Batterieladegerät - J1050 -

3 - Drehstromantrieb - VX54 -

❏ mit Leistungs- und Steuerelektronik für Elektroantrieb - JX1 -

4 - Kühlmittelschlauch

❏ ausstattungs-/baustandsabhängig

5 - Hochvoltbatterie 1 - AX2 -

6 - Kühlmittelpumpe für Hochvoltbatterie - V590 -

7 - Kühlmittelpumpe für Niedertemperaturkreislauf - V468 -

8 - Mischventil für Batterievorwärmung der Hochvoltbatterie - V683 -

9 - Leistungs- und Steuerelektronik 2 für Elektroantrieb - JX4 -

10 - Heizelement (PTC) 3 - Z132 -

11 - Kühler

12 - Wärmetauscher für Hochvoltbatterie

13 - Thermostat

14 - Kühlmittelausgleichsbehälter

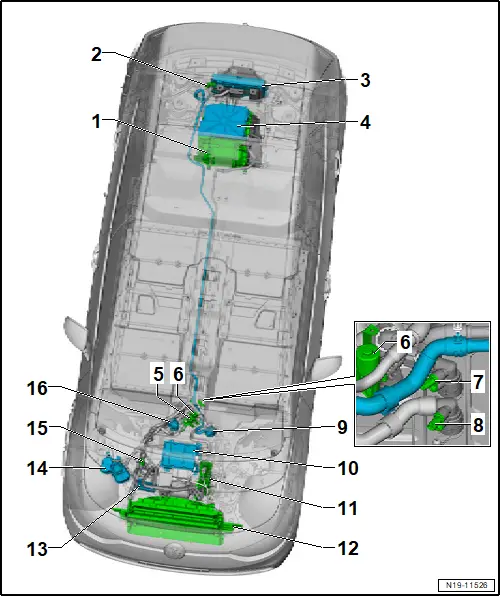

Einbauorteübersicht - Kühlsystem, Heckantrieb

Einbauorteübersicht - Kühlsystem, Heckantrieb

1 - Drehstromantrieb - VX54 -

❏ → Rep.-Gr. 10 ; Montageübersicht - Motor hinten

❏ → Rep.-Gr. 10 ; Motor hinten ausbauen

❏ → Rep.-Gr. 10 ; Motor hinten einbauen

2 - Temperaturfühler - G18 -

❏ oben am Ladegerät 1 für Hochvoltbatterie - AX4 - im Schlauchanschluss

❏ → Rep.-Gr. 19 ; Temperaturfühler G18 aus- und einbauen

3 - Ladegerät 1 für Hochvoltbatterie - AX4 -

❏ mit Steuergerät für Hochvolt-Batterieladegerät - J1050 -

❏ → Rep.-Gr. 93 ; Ladegerät 1 für Hochvoltbatterie AX4 aus- und einbauen

4 - Leistungs- und Steuerelektronik für Elektroantrieb - JX1 -

❏ → Rep.-Gr. 93 ; Leistungs- und Steuerelektronik für Elektroantrieb hinten aus- und einbauen

5 - Mischventil für Batterievorwärmung der Hochvoltbatterie - V683 -

❏ → Rep.-Gr. 19 ; Mischventil für Batterievorwärmung der Hochvoltbatterie V683 aus- und einbauen

6 - Mischventil 2 für Batterievorwärmung der Hochvoltbatterie - V696 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 19 ; Mischventil 2 für Batterievorwärmung der Hochvoltbatterie V696 aus- und einbauen

7 - Kühlmitteltemperaturgeber 2 für Hochvoltbatterie - G899 -

❏ Batterie Ausgang (Rücklauf)

❏ → Rep.-Gr. 19 ; Kühlmitteltemperaturgeber 2 für Hochvoltbatterie G899 aus- und einbauen

8 - Kühlmitteltemperaturgeber 1 für Hochvoltbatterie - G898 -

❏ Batterie Eingang (Vorlauf)

❏ → Rep.-Gr. 19 ; Kühlmitteltemperaturgeber 1 für Hochvoltbatterie G898 aus- und einbauen

9 - Kühlmittelpumpe für Niedertemperaturkreislauf - V468 -

❏ → Rep.-Gr. 19 ; Kühlmittelpumpe für Niedertemperaturkreislauf V468 aus- und einbauen

10 - Spannungswandler - A19 -

❏ → Rep.-Gr. 93 ; Spannungswandler A19 aus- und einbauen

11 - Heizelement (PTC) 3 - Z132 -

❏ → Heizung, Klimaanlage; Rep.-Gr. 87 ; Kühlmittelkreislauf; Heizelement (PTC) 3 Z132 aus- und einbauen

12 - Kühlermodul

❏ → Rep.-Gr. 19 ; Kühlermodul aus- und einbauen

13 - Wärmetauscher für Hochvoltbatterie

❏ → Heizung, Klimaanlage; Rep.-Gr. 87 ; Kältemittelkreislauf; Wärmetauscher für Hochvoltbatterie aus- und einbauen

14 - Kühlmittelausgleichsbehälter

❏ mit Geber für Kühlmittelmangelanzeige - G32 -

❏ → Rep.-Gr. 19 ; Kühlmittelausgleichsbehälter aus- und einbauen

15 - Thermostat

❏ → Rep.-Gr. 19 ; Montageübersicht - Kühlsystem, Heckantrieb

16 - Kühlmittelpumpe für Hochvoltbatterie - V590 -

❏ → Rep.-Gr. 19 ; Kühlmittelpumpe für Hochvoltbatterie V590 aus- und einbauen

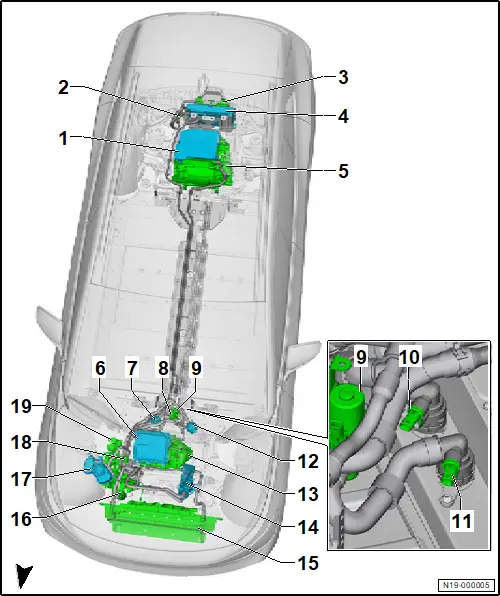

Einbauorteübersicht - Kühlsystem, Allradantrieb

Einbauorteübersicht - Kühlsystem, Allradantrieb

1 - Leistungs- und Steuerelektronik für Elektroantrieb - JX1 -

❏ → Rep.-Gr. 93 ; Leistungs- und Steuerelektronik für Elektroantrieb hinten aus- und einbauen

2 - Temperaturfühler - G18 -

❏ oben am Ladegerät 1 für Hochvoltbatterie - AX4 - im Schlauchanschluss

❏ → Rep.-Gr. 19 ; Temperaturfühler G18 aus- und einbauen

3 - Spannungswandler - A19 -

❏ → Rep.-Gr. 93 ; Spannungswandler A19 aus- und einbauen

4 - Ladegerät 1 für Hochvoltbatterie - AX4 -

❏ mit Steuergerät für Hochvolt-Batterieladegerät - J1050 -

❏ → Rep.-Gr. 93 ; Ladegerät 1 für Hochvoltbatterie AX4 aus- und einbauen

5 - Drehstromantrieb - VX54 -

❏ → Rep.-Gr. 10 ; Montageübersicht - Motor hinten

❏ → Rep.-Gr. 10 ; Motor hinten ausbauen

❏ → Rep.-Gr. 10 ; Motor hinten einbauen

6 - Leistungs- und Steuerelektronik 2 für Elektroantrieb - JX4 -

❏ → Rep.-Gr. 93 ; Leistungs- und Steuerelektronik für Elektroantrieb aus- und einbauen, vorn

7 - Kühlmittelpumpe für Hochvoltbatterie - V590 -

❏ → Rep.-Gr. 19 ; Kühlmittelpumpe für Hochvoltbatterie V590 aus- und einbauen

8 - Mischventil für Batterievorwärmung der Hochvoltbatterie - V683 -

❏ → Rep.-Gr. 19 ; Mischventil für Batterievorwärmung der Hochvoltbatterie V683 aus- und einbauen

9 - Mischventil 2 für Batterievorwärmung der Hochvoltbatterie - V696 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 19 ; Mischventil 2 für Batterievorwärmung der Hochvoltbatterie V696 aus- und einbauen

10 - Kühlmitteltemperaturgeber 2 für Hochvoltbatterie - G899 -

❏ Batterie Ausgang (Rücklauf)

❏ → Rep.-Gr. 19 ; Kühlmitteltemperaturgeber 2 für Hochvoltbatterie G899 aus- und einbauen

11 - Kühlmitteltemperaturgeber 1 für Hochvoltbatterie - G898 -

❏ Batterie Eingang (Vorlauf)

❏ → Rep.-Gr. 19 ; Kühlmitteltemperaturgeber 1 für Hochvoltbatterie G898 aus- und einbauen

12 - Kühlmittelpumpe für Niedertemperaturkreislauf - V468 -

❏ → Rep.-Gr. 19 ; Kühlmittelpumpe für Niedertemperaturkreislauf V468 aus- und einbauen

13 - Drehstromantrieb 2 - VX97 -

❏ → Rep.-Gr. 10 ; Montageübersicht - Motor vorn

❏ → Rep.-Gr. 10 ; Motor vorn ausbauen

❏ → Rep.-Gr. 10 ; Motor vorn einbauen

14 - Heizelement (PTC) 3 - Z132 -

❏ → Heizung, Klimaanlage; Rep.-Gr. 87 ; Kühlmittelkreislauf; Heizelement (PTC) 3 Z132 aus- und einbauen

15 - Kühlermodul

❏ → Rep.-Gr. 19 ; Kühlermodul aus- und einbauen

16 - Wärmetauscher für Hochvoltbatterie

❏ → Heizung, Klimaanlage; Rep.-Gr. 87 ; Kältemittelkreislauf; Wärmetauscher für Hochvoltbatterie aus- und einbauen

17 - Kühlmittelausgleichsbehälter

❏ mit Geber für Kühlmittelmangelanzeige - G32 -

❏ → Rep.-Gr. 19 ; Kühlmittelausgleichsbehälter aus- und einbauen

18 - Thermostat

❏ → Rep.-Gr. 19 ; Montageübersicht - Kühlsystem, Allradantrieb

19 - Ventileinheit Wärmepumpe

❏ ausstattungs-/baustandsabhängig

❏ → Heizung, Klimaanlage; Rep.-Gr. 87 ; Ventileinheit Wärmepumpe; Ventileinheit Wärmepumpe aus- und einbauen
