Volkswagen ID.3: Anschlussplan - Kühlmittelschläuche, Heckantrieb. Anschlussplan - Kühlmittelschläuche, Allradantrieb. Anschlussplan - Kühlmittelschläuche, Heckantrieb

Anschlussplan - Kühlmittelschläuche, Heckantrieb

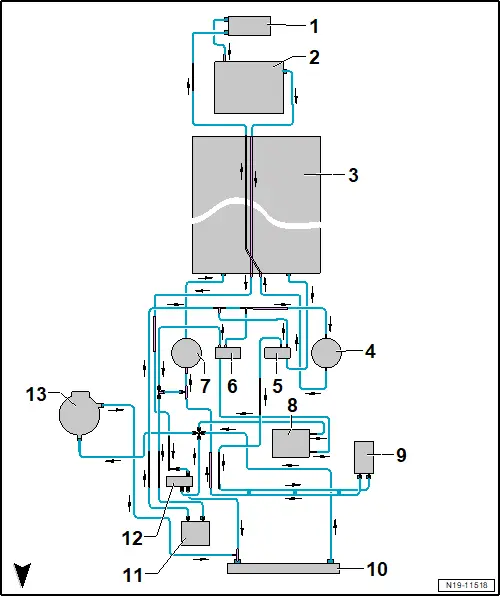

Anschlussplan - Kühlmittelschläuche, Heckantrieb

1 - Ladegerät 1 für Hochvoltbatterie - AX4 -

❏ mit Steuergerät für Hochvolt-Batterieladegerät - J1050 -

2 - Drehstromantrieb - VX54 -

❏ mit Leistungs- und Steuerelektronik für Elektroantrieb - JX1 -

3 - Hochvoltbatterie 1 - AX2 -

4 - Kühlmittelpumpe für Niedertemperaturkreislauf - V468 -

5 - Mischventil für Batterievorwärmung der Hochvoltbatterie - V683 -

6 - Mischventil 2 für Batterievorwärmung der Hochvoltbatterie - V696 -

7 - Kühlmittelpumpe für Hochvoltbatterie - V590 -

8 - Spannungswandler - A19 -

9 - Heizelement (PTC) 3 - Z132 -

10 - Kühler

11 - Wärmetauscher für Hochvoltbatterie

12 - Thermostat

13 - Kühlmittelausgleichsbehälter

Anschlussplan - Kühlmittelschläuche, Allradantrieb

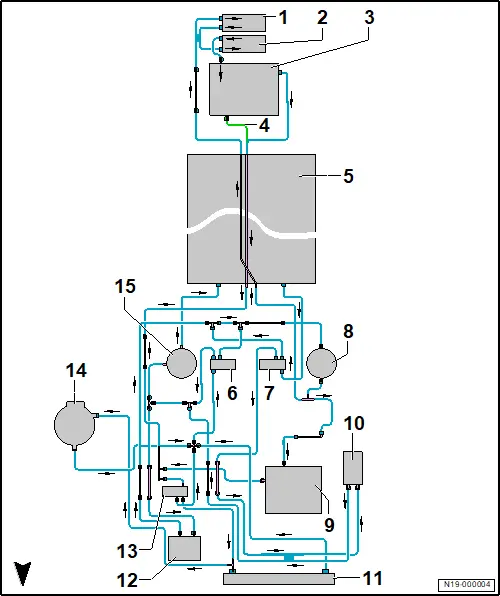

Anschlussplan - Kühlmittelschläuche, Allradantrieb

1 - Spannungswandler - A19 -

2 - Ladegerät 1 für Hochvoltbatterie - AX4 -

❏ mit Steuergerät für Hochvolt-Batterieladegerät - J1050 -

3 - Drehstromantrieb - VX54 -

❏ mit Leistungs- und Steuerelektronik für Elektroantrieb - JX1 -

4 - Kühlmittelschlauch

❏ ausstattungs-/baustandsabhängig

5 - Hochvoltbatterie 1 - AX2 -

6 - Mischventil 2 für Batterievorwärmung der Hochvoltbatterie - V696 -

7 - Mischventil für Batterievorwärmung der Hochvoltbatterie - V683 -

8 - Kühlmittelpumpe für Niedertemperaturkreislauf - V468 -

9 - Leistungs- und Steuerelektronik 2 für Elektroantrieb - JX4 -

10 - Heizelement (PTC) 3 - Z132 -

11 - Kühler

12 - Wärmetauscher für Hochvoltbatterie

13 - Thermostat

14 - Kühlmittelausgleichsbehälter

15 - Kühlmittelpumpe für Hochvoltbatterie - V590 -

Anschlussplan - Kühlmittelschläuche, Heckantrieb

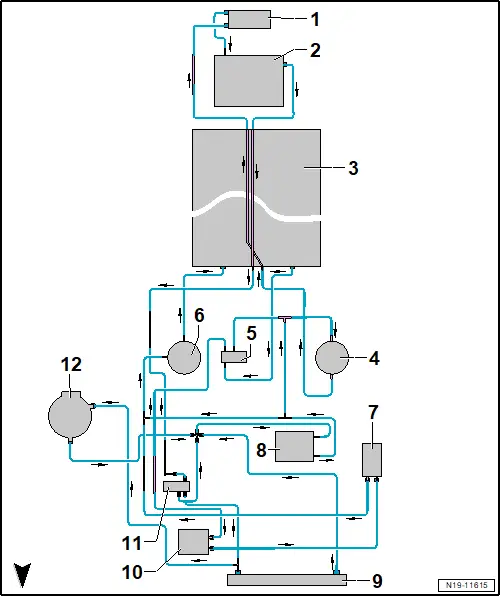

Anschlussplan - Kühlmittelschläuche, Heckantrieb

1 - Ladegerät 1 für Hochvoltbatterie - AX4 -

❏ mit Steuergerät für Hochvolt-Batterieladegerät - J1050 -

2 - Drehstromantrieb - VX54 -

❏ mit Leistungs- und Steuerelektronik für Elektroantrieb - JX1 -

3 - Hochvoltbatterie 1 - AX2 -

4 - Kühlmittelpumpe für Niedertemperaturkreislauf - V468 -

5 - Mischventil für Batterievorwärmung der Hochvoltbatterie - V683 -

6 - Kühlmittelpumpe für Hochvoltbatterie - V590 -

7 - Heizelement (PTC) 3 - Z132 -

8 - Spannungswandler - A19 -

9 - Kühler

10 - Wärmetauscher für Hochvoltbatterie

11 - Thermostat

12 - Kühlmittelausgleichsbehälter
