Bei ausgebauter Hochvoltbatterie ist Folgendes zu beachten

Bei ausgebauter Hochvoltbatterie ist Folgendes zu beachten

♦ Bei ausgebauter Hochvoltbatterie Fahrzeugboden nicht betreten.

Schaumformteile

Schaumformteile

Die genauen Positionen der Schaumformteile sind am Anfang der betroffenen Reparaturbeschreibungen abgebildet

Im Reparaturfall wird zur Positionierung der Schaumformteile Butyl-Klebe-/ Dichtschnur oder 2K-Füllschaum verwendet.

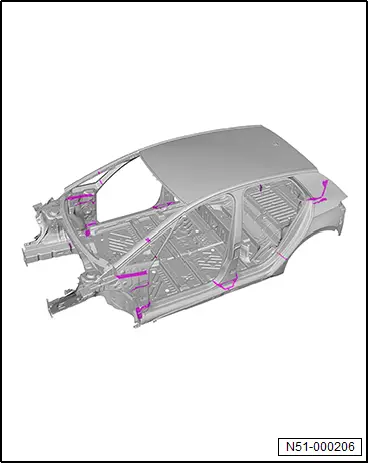

Schaumformteile Gesamtübersicht

Im Reparaturfall ist folgendermaßen vorzugehen

♦ Korrosionsschutz aufbauen ⇒ Allgemeine Informationen Lack - Pkw; Rep.-Gr. 00; Allgemeine Hinweise

Bedingung

● Schaumreste am Fahrzeug entfernen

● Das zu ersetzende Blechteil einbaufertig vorzubereiten, z. B. zuschneiden, einpassen, Korrosionsschutzmaßnahmen durchführen.

Schaumformteil ersetzen

♦ Schaumformteil wieder verwenden oder aus universellen Abschottung zuschneiden

♦ Schaumformteil mit Butyl-Klebe-/Dichtschnur an Karosserie fixieren.

♦ Anschließend wahlweise die Butyl-Klebe-/ Dichtschnur oder den 2K-Füllschaum am Schaumformteil aufbringen.

Füllschaum härtet innerhalb 25 Minuten aus

♦ Nach Fahrzeuglackierung im Reparaturbereich Hohlraumkonservierung durchführen

Verzinkte Karosserieteile,hoch- / höchstfeste und warmumformte Karosseriebleche

Verzinkte Karosserieteile,hoch- / höchstfeste und warmumformte Karosseriebleche

Bedingung

● Reparaturen dürfen nur nach Vorgaben des Herstellers entsprechend durchgeführt werden. Höchstfeste und warmumformte Stähle dürfen nur mit moderner Invertertechnik repariert werden, da sonst der optimale Insassenschutz nach der Reparatur nicht vorhanden ist. In extrem beanspruchten Zonen kommen Bleche aus formgehärtetem Stahl zum Einsatz. Diese Bleche bieten bei geringerem Gewicht eine deutlich höhere Festigkeit als konventionelle hochfeste Bleche.

♦ Bei allen Arbeiten an verzinkten und höherfesten Karosserieblechen gelten die Vorgaben im Reparaturleitfaden ⇒ Allgemeine Hinweise; Karosserie-Instandsetzung, Karosserie-Montagearbeiten; Grundsätzliche zur Karosserie - Instandsetzung.

♦ Die Karosserie dieses Fahrzeugs ist überwiegend aus verzinktem Stahlblech gefertigt.

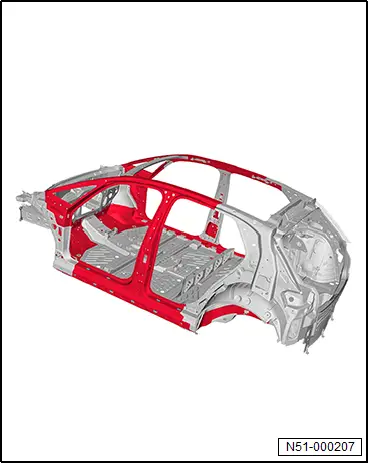

♦ In folgenden Abbildungen sind Karosserieteile abgebildet, die aus warmumformtem Karosserieblech hergestellt sind.

♦ Einleger in der Verstärkung Unterholm besteht aus einem Alu-Strangpressprofil.

Karosserie, Ansicht von oben

Zur besseren Darstellung ist die komplette Seitenwand außen und das Dach nicht dargestellt.

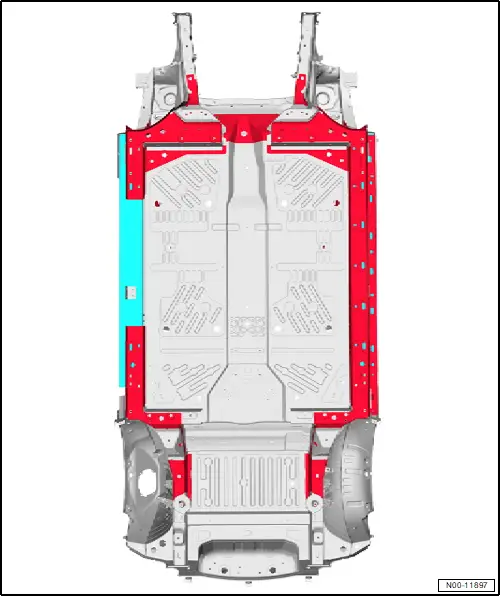

Karosserie, Ansicht von unten

Zur besseren Darstellung sind die Seitenteile außen und die Verstärkung Unterholm rechts nicht dargestellt
