Volkswagen ID.3: Betätigungszug für Türaußenbetätigung aus- und einbauen. Betätigungszug für Türinnenbetätigung aus- und einbauen

Betätigungszug für Türaußenbetätigung aus- und einbauen

Betätigungszug für Türaußenbetätigung aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Schließeinheit Tür hinten Fahrerseite - VX83 - und Schließeinheit Tür hinten Beifahrerseite - VX84 - werden nachfolgend Türschloss genannt.

Ausbauen

– Türschloss ausbauen → Rep.-Gr. 58 ; Schließeinheit aus- und einbauen .

Fahrzeuge mit Türschloss mit Abdeckung für Bowdenzug:

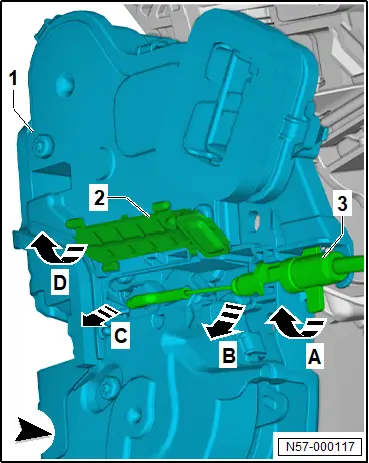

– Abdeckung -2- in -Pfeilrichtung A- öffnen.

– Bowdenzug -3- um 90° in -Pfeilrichtung B- drehen und in -Pfeilrichtung C- ausclipsen.

– Bowdenzug -3- in -Pfeilrichtung D- aus Türschloss -1- aushängen.

Fortsetzung für alle Fahrzeuge

Türschloss mit SAFE-Verriegelung:

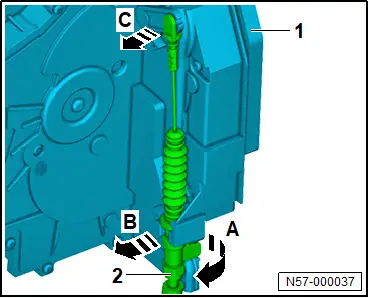

– Bowdenzug -2- um 90° in -Pfeilrichtung A- verdrehen und aus Halter nehmen.

– Bowdenzug -2- so weit in -Pfeilrichtung B- schwenken, bis Bowdenzug -2- in -Pfeilrichtung C- aus Öse im Türschloss -1- herausgefädelt werden kann.

Fortsetzung für alle Fahrzeuge

Türschloss ohne SAFE-Verriegelung:

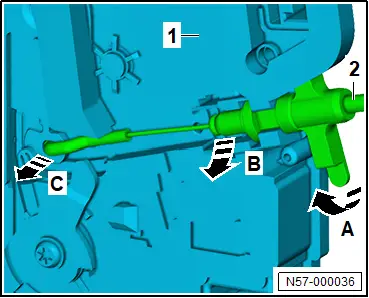

– Bowdenzug -2- um 90° in -Pfeilrichtung A- verdrehen und aus Halter nehmen.

– Bowdenzug -2- so weit in -Pfeilrichtung B- schwenken, bis Bowdenzug -2- in -Pfeilrichtung C- aus Öse im Türschloss -1- herausgefädelt werden kann.

Fortsetzung für alle Fahrzeuge

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Betätigungszug für Türinnenbetätigung aus- und einbauen

Betätigungszug für Türinnenbetätigung aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Schließeinheit Tür hinten Fahrerseite - VX83 - und Schließeinheit Tür hinten Beifahrerseite - VX84 - werden nachfolgend Türschloss genannt.

Ausbauen

– Türschloss ausbauen → Rep.-Gr. 58 ; Schließeinheit aus- und einbauen .

Fahrzeuge Türschloss mit Klappe für Bowdenzug:

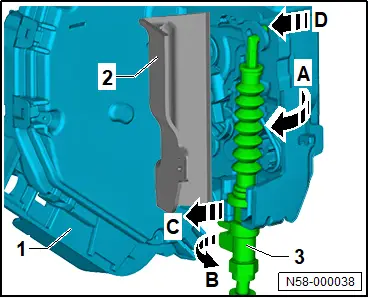

– Klappe -2- in -Pfeilrichtung D- öffnen.

– Bowdenzug -3- um 90° in -Pfeilrichtung A- drehen und in -Pfeilrichtung B- herausschwenken.

– Bowdenzug -3- schwenken, sodass Bowdenzug -3- in -Pfeilrichtung C- aus Öse im Türschloss -1- ausgefädelt werden kann.

– Bowdenzug -2- ausfädeln.

Fortsetzung für alle Fahrzeuge

Fahrzeuge Türschloss ohne Klappe für Bowdenzug:

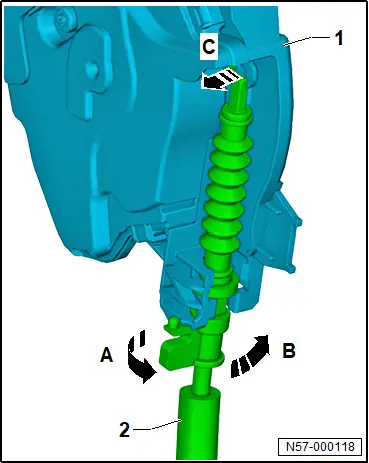

– Bowdenzug -2- um 90° in -Pfeilrichtung A- drehen und in -Pfeilrichtung B- herausschwenken.

– Bowdenzug -2- schwenken, sodass Bowdenzug -2- in -Pfeilrichtung C- aus Öse im Türschloss -1- ausgefädelt werden kann.

– Bowdenzug -2- ausfädeln.

Fortsetzung für alle Fahrzeuge

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.
