Volkswagen ID.3: Bezug und Polster Rücksitzlehne aus- und einbauen. Zwischenpolster aus- und einbauen (Lehne mit Durchladeeinrichtung). Bezug und Polster Rücksitzbank trennen

Bezug und Polster Rücksitzlehne aus- und einbauen

Bezug und Polster Rücksitzlehne aus- und einbauen

Ausbauen

– Rücksitzlehne ausbauen → Rep.-Gr. 72 ; Rücksitzlehne aus- und einbauen .

– Kopfstütze ausbauen → Rep.-Gr. 72 ; Kopfstütze aus- und einbauen .

– Kopfstützenführungen ausbauen → Rep.-Gr. 72 ; Kopfstützenführung aus- und einbauen .

– Blende für Verriegelung ausbauen → Rep.-Gr. 72 ; Blende für Verriegelung aus- und einbauen .

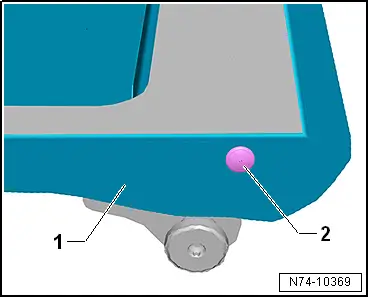

– Clip -2- vom Bezug -1- im Bereich Lagerbolzen innen mit handelsüblichem Kunststoffkeil lösen.

Rücksitzlehne 1 / 3 links

– An Verriegelung beginnend, Kederleiste -1- umlaufend vom Lehnenrahmen -3- in -Pfeilrichtung- abhebeln.

– Bezug -2- mit Polster abnehmen.

Fortsetzung für alle Fahrzeuge

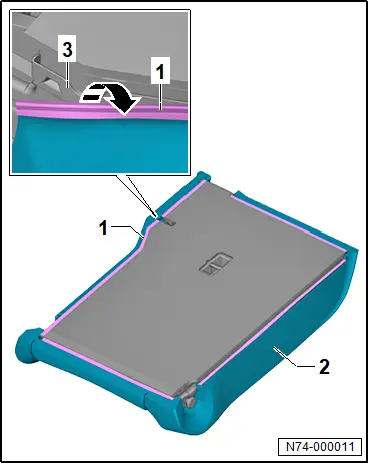

Rücksitzlehne 2 / 3 ohne Durchladeeinrichtung

– Gurtführung hinten ausbauen → Rep.-Gr. 69 ; Gurtführung hinten aus- und einbauen .

– An Verriegelung beginnend, Kederleiste -1- umlaufend vom Lehnenrahmen -3- in -Pfeilrichtung- abhebeln.

– Bezug -2- mit Polster abnehmen.

Fortsetzung für alle Fahrzeuge

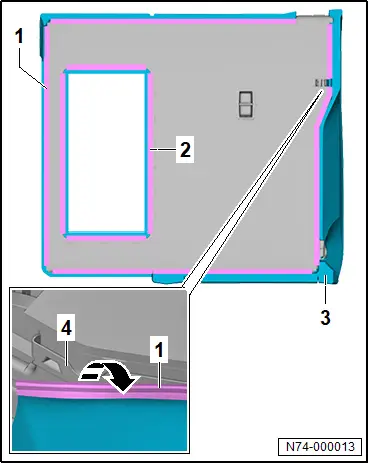

Rücksitzlehne 2 / 3 mit Durchladeeinrichtung

– Gurtführung hinten ausbauen → Rep.-Gr. 69 ; Gurtführung hinten aus- und einbauen .

– Klappe für Durchladeeinrichtung ausbauen → Rep.-Gr. 72 ; Klappe für Durchladeeinrichtung aus- und einbauen .

– Abdeckrahmen für Durchladeeinrichtung ausbauen → Rep.-Gr. 72 ; Abdeckrahmen für Durchladeeinrichtung aus- und einbauen .

– An Verriegelung beginnend, Kederleiste -1- umlaufend vom Lehnenrahmen -4- in -Pfeilrichtung- abhebeln.

– Kederleiste -2- umlaufend von Durchladeeinrichtung abhebeln.

– Bezug -3- mit Polster abnehmen.

Fortsetzung für alle Fahrzeuge

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Zwischenpolster aus- und einbauen (Lehne mit Durchladeeinrichtung)

Zwischenpolster aus- und einbauen (Lehne mit Durchladeeinrichtung)

Ausbauen

– Klappe für Durchladeeinrichtung nach vorn klappen.

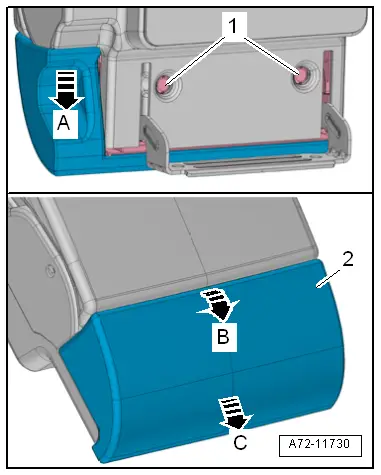

– Verrastungen -1- mit einem handelsüblichen Schraubendreher entriegeln und Zwischenpolster -2- bis Anschlag in -Pfeilrichtung A- drücken.

– Zwischenpolster in -Pfeilrichtung B- etwas anheben und in -Pfeilrichtung C- aushängen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Bezug und Polster Rücksitzbank trennen

Bezug und Polster Rücksitzbank trennen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Polsterklammerzange - V.A.G 1634B -

Ausbauen

– Bezug und Polster Rücksitzbank ausbauen → Rep.-Gr. 74 ; Bezug und Polster Rücksitzbank aus- und einbauen .

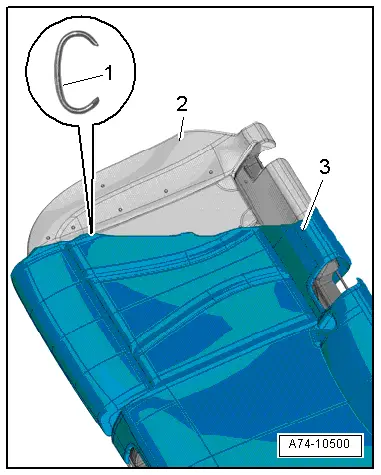

– Bezug -3- so weit wie möglich vom Polster -2- abziehen.

– Polsterklammern -1- mit einer handelsüblichen Zange öffnen.

– Bezug -3- und Polster -2- trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Polsterklammern mit Polsterklammerzange - V.A.G 1634B - in der Reihenfolge -1- bis -27- befestigen.

– Darauf achten, dass der Bezug faltenfrei eingebaut wird.
