Volkswagen ID.3: Montageübersicht - Bezug und Polster Rücksitzbank. Montageübersicht - Bezug und Polster Rücksitzlehne. Bezug und Polster Rücksitzbank aus- und einbauen

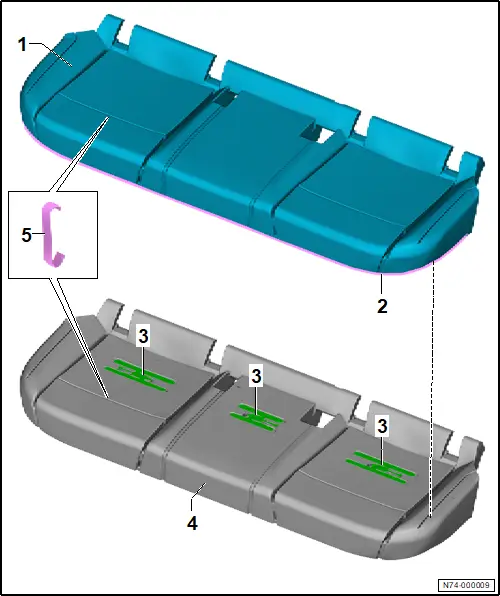

Montageübersicht - Bezug und Polster Rücksitzbank

Montageübersicht - Bezug und Polster Rücksitzbank

1 - Sitzbezug

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 74 ; Bezug und Polster Rücksitzbank aus- und einbauen

❏ → Rep.-Gr. 74 ; Bezug und Polster Rücksitzbank trennen

2 - Kederleiste

❏ mit Sitzbezug vernäht

3 - Sitzbelegungssensor

❏ Sitzbelegungssensor hinten Fahrerseite - G177 -

❏ Sitzbelegungssensor hinten Mitte - G1010 -

❏ Sitzbelegungssensor hinten Beifahrerseite - G178 -

❏ → Rep.-Gr. 69 ; Sitzbelegungssensor hinten G177/G178/G1010 aus- und einbauen

4 - Sitzpolster

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 74 ; Bezug und Polster Rücksitzbank aus- und einbauen

❏ → Rep.-Gr. 74 ; Bezug und Polster Rücksitzbank trennen

5 - Polsterklammer

❏ nach Demontage ersetzen

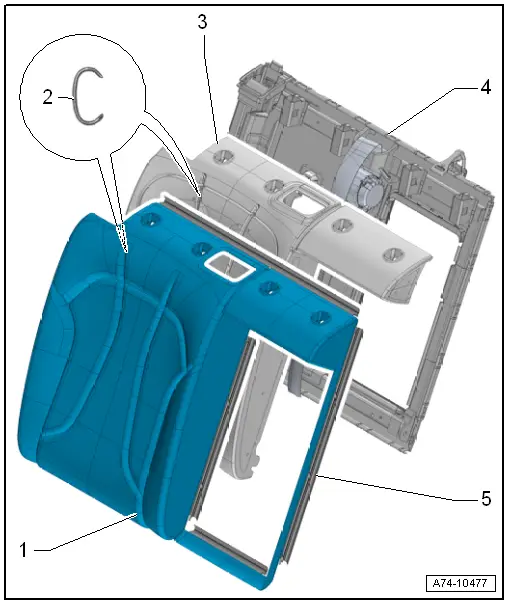

Montageübersicht - Bezug und Polster Rücksitzlehne

Montageübersicht - Bezug und Polster Rücksitzlehne

Die Übersicht ist beispielhaft für die Rücksitzlehne 2 / 3 dargestellt

1 - Lehnenbezug

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 74 ; Bezug und Polster Rücksitzlehne aus- und einbauen

❏ → Rep.-Gr. 74 ; Bezug und Polster Rücksitzlehne trennen

2 - Polsterklammer

❏ nach Demontage ersetzen

3 - Lehnenpolster

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 74 ; Bezug und Polster Rücksitzlehne aus- und einbauen

❏ → Rep.-Gr. 74 ; Bezug und Polster Rücksitzlehne trennen

4 - Lehnenrahmen

5 - Kederleiste

❏ mit Lehnenbezug vernäht

Bezug und Polster Rücksitzbank aus- und einbauen

Bezug und Polster Rücksitzbank aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Haken - 3370 -

Ausbauen

– Sitzbank ausbauen → Rep.-Gr. 72 ; Sitzbank / Einzelsitze aus- und einbauen .

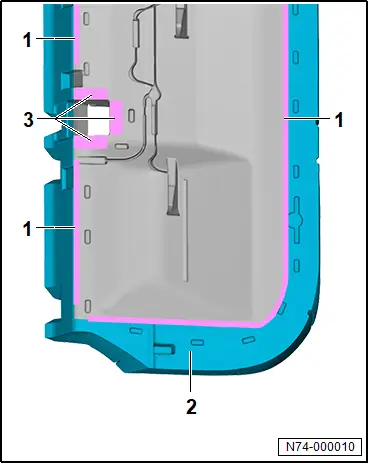

– Führung Kindersitzverankerung Rücksitzbank -1- nach oben aus Rücksitzbank -2- abclipsen.

– Befestigungsprofil und Klett -3- öffnen.

– Kederleisten -1- mit Haken - 3370 - öffnen.

– Bezug -2- mit Polster abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.
