Volkswagen ID.3: Bowdenzug aus- und einbauen. Stützstange aus- und einbauen. Montageübersicht - Heckklappe

Bowdenzug aus- und einbauen

Bowdenzug aus- und einbauen

Der Aus- und Einbau ist beispielhaft für einen Linkslenker beschrieben.

Ausbauen

– A-Säulen-Verkleidung unten ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Verkleidungen Innenraum; A-Säulen-Verkleidung unten aus- und einbauen .

– Fußraumabdeckung Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 68 ; Ablagen/Abdeckungen; Fußraumabdeckung Fahrerseite aus- und einbauen .

– Radhausschale vorn Fahrerseite ausbauen → Rep.-Gr. 66 ; Radhausschale vorn aus- und einbauen .

– Scheibenwischermotor - V - ausbauen → Elektrische Anlage; Rep.-Gr. 92 ; Frontscheibenwischanlage; Scheibenwischermotor V aus- und einbauen .

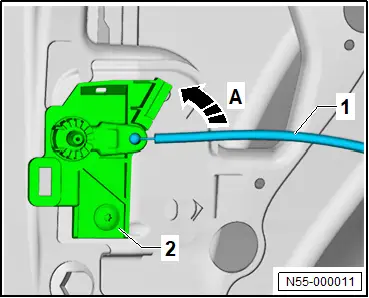

– Bowdenzug -1- in -Pfeilrichtung A- aus Lagerbock -2- aushängen.

– Bowdenzugkupplung -1- in -Pfeilrichtung A- vom Trägerteil -3- abziehen.

– Bowdenzug -2- in -Pfeilrichtung B- vorspannen und halten.

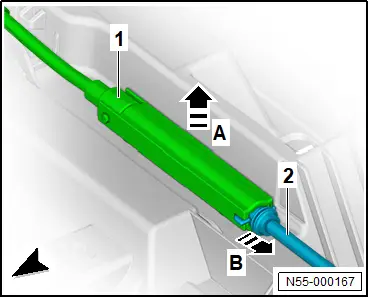

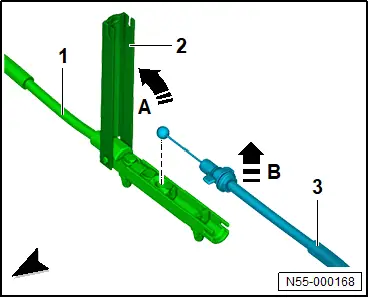

– Kappe -2- der Bowdenzugkupplung -1- in -Pfeilrichtung A- öffnen.

– Bowdenzug -3- in -Pfeilrichtung B- aus Bowdenzugkupplung -1- herausnehmen.

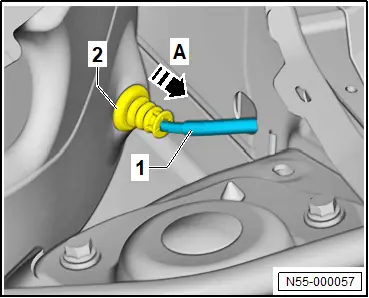

– Bowdenzug -1- mit Tülle -2- in -Pfeilrichtung A- von Karosserie abziehen und herausnehmen.

Einbauen

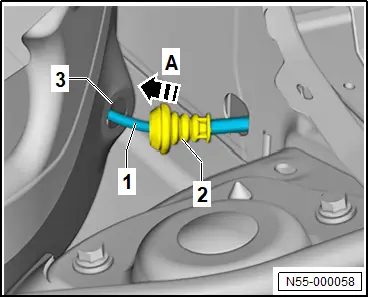

– Bowdenzug -1- mit Tülle -2- in -Pfeilrichtung A- durch Öffnung in Karosserie -3- in Fahrzeuginnenraum führen.

– Tülle -2- in Öffnung in Karosserie -3- drücken.

– Darauf achten, dass Tülle -2- korrekt sitzt.

– Bowdenzug -3- in -Pfeilrichtung A- in Bowdenzugkupplung -1- einhängen.

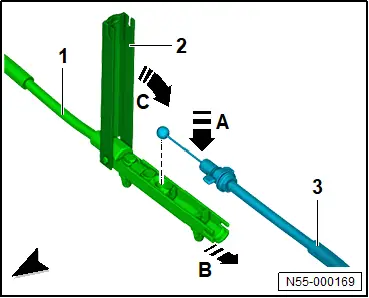

– Mit Kappe -2- der Bowdenzugkupplung -1- Bowdenzug -3- fixieren, aber Kappe -2- nicht schließen.

– Bowdenzug -3- in -Pfeilrichtung B- vorspannen und halten.

– Kappe -2- in -Pfeilrichtung C- schließen.

– Bowdenzug -1- in -Pfeilrichtung A- entlasten.

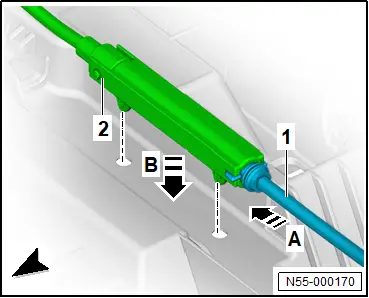

– Bowdenzugkupplung -2- in -Pfeilrichtung B- am Trägerteil befestigen.

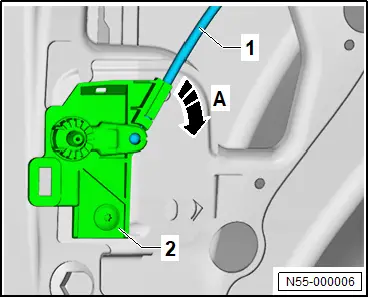

– Bowdenzug -1- in -Pfeilrichtung A- am Lagerbock -2- einhängen.

Der weitere Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Funktionsprüfung durchführen.

– Frontklappe schließen.

Stützstange aus- und einbauen

Stützstange aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Stütze für Frontklappe - VAS 501 003 -

Der Aus- und Einbau ist beispielhaft für Fahrzeuge mit rechtsseitig montierter Stützstange beschrieben.

Bauform der Stützstange an der Lagerung ist modellabhängig.

Ausbauen

Bedingung

● Festsitz der Frontklappe muss sichergestellt werden

– Frontklappe mit Stütze für Frontklappe - VAS 501 003 - abstützen.

– Stützstange -1- aus Clip -2- herausziehen.

– Stützstange -1- aus Lagerung am Schlossträger schwenken.

– Stützstange -1- in -Pfeilrichtung B- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Montageübersicht - Heckklappe

Montageübersicht - Heckklappe

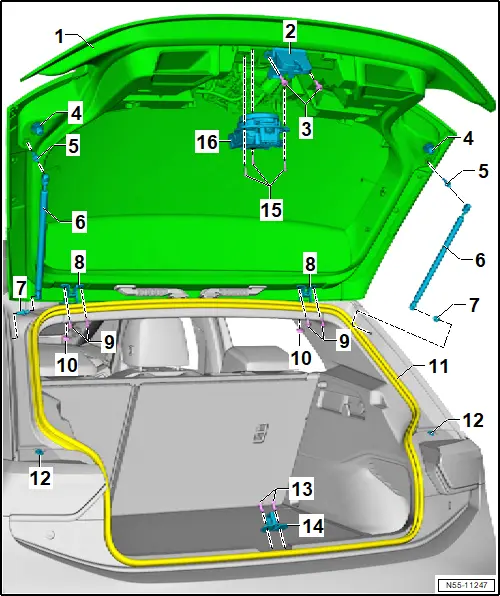

1 - Heckklappe

❏ → Rep.-Gr. 55 ; Heckklappe aus- und einbauen

❏ → Rep.-Gr. 55 ; Heckklappe ersetzen

❏ → Rep.-Gr. 55 ; Heckklappe einstellen

❏ → Rep.-Gr. 55 ; Heckklappe in Stand setzen

2 - Schließeinheit für Heckklappe - VX25 -

❏ mit Kontaktschalter in Heckklappe - F111 -

❏ nur mit Schließeinheit für Heckklappe - VX25 - ersetzbar

❏ → Rep.-Gr. 55 ; Schließeinheit für Heckklappe VX25 aus- und einbauen

3 - Schraube

❏ 2 Stück

❏ 20 Nm

4 - Einstellpuffer

❏ 2 Stück

❏ → Rep.-Gr. 55 ; Einstellpuffer unten aus- und einbauen

❏ → Rep.-Gr. 55 ; Einstellpuffer unten einstellen

5 - Kugelbolzen

❏ 2 Stück

❏ nach Demontage ersetzen

❏ → Rep.-Gr. 55 ; Kugelbolzen aus- und einbauen

❏ 20 Nm +90°

6 - Gasdruckfeder

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 55 ; Gasdruckfeder aus- und einbauen

7 - Kugelbolzen

❏ 2 Stück

❏ nach Demontage ersetzen

❏ → Rep.-Gr. 55 ; Kugelbolzen aus- und einbauen

❏ 20 Nm +90°

8 - Scharnier

❏ 2 Stück

❏ → Rep.-Gr. 55 ; Scharnier aus- und einbauen

9 - Schraube

❏ 4 Stück

❏ nach Demontage ersetzen

❏ 8 Nm +45°

10 - Mutter

❏ 2 Stück

❏ nach Demontage ersetzen

❏ 20 Nm +45°

11 - Dichtung für Heckklappe

❏ nach Demontage ersetzen

❏ → Rep.-Gr. 55 ; Dichtung für Heckklappe aus- und einbauen

12 - Stopfen

❏ 2 Stück

13 - Schraube

❏ 2 Stück

❏ 20 Nm

14 - Schließbügel

❏ → Rep.-Gr. 55 ; Schließbügel aus- und einbauen

❏ → Rep.-Gr. 55 ; Schließbügel einstellen

15 - Schraube

❏ 3 Stück

❏ 5 Nm

16 - Heckklappengriff

❏ ausstattungs-/baustandsabhängig mit Rückfahrkamera - R189 -

❏ ausstattungs-/baustandsabhängig mit Umfeld-Kamera hinten - R246 -

❏ mit Taster für Entriegelung in Heckklappengriff - E234 -

❏ → Rep.-Gr. 55 ; Heckklappengriff aus- und einbauen
