Volkswagen ID.3: Montageübersicht - Heckklappe, Scharnier Heckklappe Fahrzeuge bis KW 23/20. Heckklappe aus- und einbauen. Heckklappe aus- und einbauen, ersetzen

Montageübersicht - Heckklappe, Scharnier Heckklappe Fahrzeuge bis KW 23/20

Montageübersicht - Heckklappe, Scharnier Heckklappe Fahrzeuge bis KW 23/20

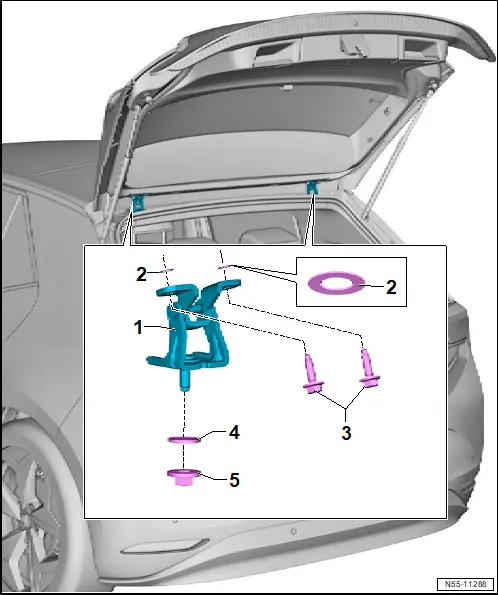

1 - Scharnier

❏ → Rep.-Gr. 55 ; Montageübersicht - Heckklappe

❏ → Rep.-Gr. 55 ; Scharnier aus- und einbauen

2 - Reibscheiben

❏ ausstattungs-/ baustandsabhängig

❏ Wenn vorhanden, müssen nach dem Lösen Schrauben und Scharniere ersetzt werden.

3 - Schraube

❏ → Rep.-Gr. 55 ; Montageübersicht - Heckklappe

4 - Scheibe

❏ ausstattungs-/ baustandsabhängig

❏ 2 Stück

5 - Mutter

❏ → Rep.-Gr. 55 ; Montageübersicht - Heckklappe

Heckklappe aus- und einbauen

Heckklappe aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Klebeband

♦ Reinigungs- und Einziehhilfe - VAS 6620 -

Ausbauen

– Verkleidung oben Heckklappe ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Kofferraumverkleidungen; Verkleidung oben Heckklappe aus- und einbauen .

– Verkleidung unten Heckklappe ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Kofferraumverkleidungen; Verkleidung unten Heckklappe aus- und einbauen .

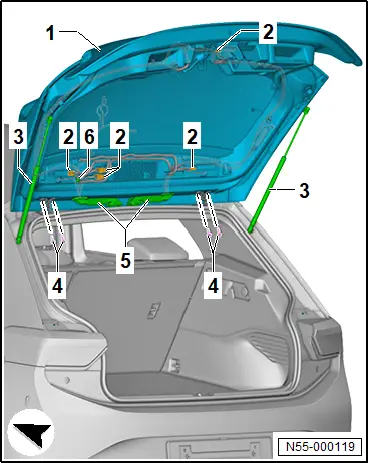

– Elektrische Steckverbindungen -2- trennen.

– Waschwasserleitung -6- entriegeln und abziehen.

– Schrauben -4- lösen.

Fahrzeuge mit Kamera:

– Leitungsstrang mit Klebeband an die Reinigungs- und Einziehhilfe - VAS 6620 - befestigen.

– Leitungsstrang mit Gummitülle -5- aus Heckklappe -1- herausfädeln.

– Klebeband und Reinigungs- und Einziehhilfe entfernen.

Fortsetzung für alle Fahrzeuge

Bedingung

● Für den folgenden Arbeitsablauf ist eine 2. Person notwendig

– Gasdruckfedern -3- ausbauen → Rep.-Gr. 55 ; Gasdruckfeder aus- und einbauen .

– Schrauben -4- herausdrehen und Heckklappe -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Gilt für Fahrzeuge bis KW 23/20:

Bedingung

● Hinweise zu Scharnieren müssen beachtet werden

– → Rep.-Gr. 55 ; Scharnier aus- und einbauen

Fortsetzung für alle Fahrzeuge

Bedingung

● Für den folgenden Arbeitsablauf ist eine 2. Person notwendig

– Heckklappe -1- am Fahrzeug ausrichten.

– Schrauben -4- von Hand eindrehen, nicht festziehen.

– Gasdruckfedern einbauen → Rep.-Gr. 55 ; Gasdruckfeder aus- und einbauen .

– Heckklappe einstellen → Rep.-Gr. 55 ; Heckklappe einstellen .

– Schrauben -4- festziehen.

– Funktionsprüfung der Entriegelungsbauteile durchführen.

Anzugsdrehmomente

♦ → Rep.-Gr. 55 ; Montageübersicht - Heckklappe

Heckklappe aus- und einbauen, ersetzen

Heckklappe aus- und einbauen, ersetzen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Reinigungs- und Einziehhilfe - VAS 6620 -

Eine neue Heckklappe hat ausstattungs-/baustandsabhängig anstelle Heckscheibe produktionsseitig eine Kleberaupe auf Flansch.

Ausbauen

– Heckklappe ausbauen → Rep.-Gr. 55 ; Heckklappe aus- und einbauen .

– Kontakte aus Steckergehäuse auspinnen → Allgemeine Informationen - Elektrische Anlage; Rep.-Gr. 97 ; Steckergehäuse; Reparatur von Steckergehäusen .

– Leitungsstrang mit handelsüblichem Klebeband an Reinigungs- und Einziehhilfe - VAS 6620 - befestigen.

– Leitungsstrang mit Gummitülle -5- aus Heckklappe -1- herausfädeln.

– Blende für Heckspoiler ausbauen → Rep.-Gr. 66 ; Blende für Heckspoiler aus- und einbauen .

– Schlussleuchte Heckklappe ausbauen → Elektrische Anlage; Rep.-Gr. 94 ; Schlussleuchten; Schlussleuchte Heckklappe aus- und einbauen .

– Scheibenwischermotor ausbauen → Elektrische Anlage; Rep.-Gr. 92 ; Heckscheibenwischanlage; Motor für Heckscheibenwischer V12 aus- und einbauen .

– Scharniere ausbauen → Rep.-Gr. 55 ; Scharnier aus- und einbauen .

– Schließeinheit für Heckklappe ausbauen → Rep.-Gr. 55 ; Schließeinheit für Heckklappe VX25 aus- und einbauen .

– Heckklappengriff ausbauen → Rep.-Gr. 55 ; Heckklappengriff aus- und einbauen .

Neue Heckklappe komplettieren

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Leitungsstrang mit Gummitülle -5- in neue Heckklappe -1- einfädeln.

– Klebeband und Reinigungs- und Einziehhilfe entfernen.

– Kontakte in die Steckergehäuse einpinnen.

– Markierungen an elektrischen Leitungen entfernen.

– Elektrische Steckverbindungen -2- der vorhandenen elektrischen Bauteile anschließen.

Wenn eine neue Heckklappe mit Kleberaupe auf Flansch für Heckscheibe eingebaut wird:

Tipp

Die komplexe Vorbereitung des Kunststoffs für die Haftung der Kleberaupe ist werksseitig bereits erledigt. Bereich Flansch für Heckscheibe ist vorbehandelt und eine Kleberaupe ist aufgebracht.

– Heckscheibe einbauen → Rep.-Gr. 64 ; Heckscheibe aus- und einbauen .

Bedingung

● Herunterschneiden der Kleberaupe und weitere Einbau muss gemäß Vorgaben erfolgen
