Volkswagen ID.3: Bremspedal aus- und einbauen, Rechtslenker. Lagerbock aus- und einbauen, Linkslenker. Lagerbock aus- und einbauen, Rechtslenker

Bremspedal aus- und einbauen, Rechtslenker

Bremspedal aus- und einbauen, Rechtslenker

Ausbauen

– → Rep.-Gr. 46 ; Bremspedal vom Bremskraftverstärker trennen und verbinden .

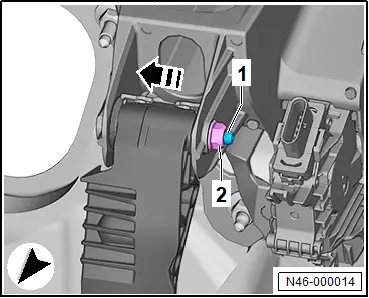

– Mutter -2- vom Lagerbolzen -1- abschrauben.

– Lagerbolzen -1- in -Pfeilrichtung- herausziehen.

– Bremspedal aus Lagerbock nehmen.

Einbauen

– Lagerbolzen nicht schmieren oder fetten.

Bedingung

● Der Lagerbolzen muss trocken bleiben.

– Lagerbolzen von links nach rechts durch Lagerbock und Bremspedal schieben.

– Mutter auf Lagerbolzen aufschrauben und festziehen.

– Der weitere Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

♦ → Rep.-Gr. 46 ; Montageübersicht - Bremspedal

Lagerbock aus- und einbauen, Linkslenker

Lagerbock aus- und einbauen, Linkslenker

Einbauen

– Fußraumausströmer Fahrerseite ausbauen → Heizung, Klimaanlage; Rep.-Gr. 87 ; Luftführung; Fußraumausströmer Fahrerseite aus- und einbauen .

– Crashstrebe ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Querträger für Schalttafel; Crashstrebe aus- und einbauen .

– Einstiegsleiste vorn ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Verkleidungen Innenraum; Einstiegsleiste vorn aus- und einbauen .

– A-Säulen-Verkleidung unten ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Verkleidungen Innenraum; A-Säulen-Verkleidung unten aus- und einbauen .

– Entsprechend der verbauten Variante Mittelkonsole:

♦ die Abdeckung Tunnelstütze ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Schalttafel; Abdeckung Tunnelstütze aus- und einbauen , oder

♦ die Verkleidung Mittelkonsole Fußraum vorn Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 68 ; Mittelkonsole; Verkleidung Mittelkonsole Fußraum vorn aus- und einbauen .

– → Rep.-Gr. 46 ; Bremspedal vom Bremskraftverstärker trennen und verbinden .

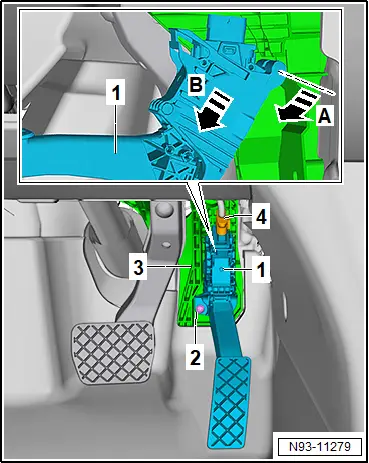

– Elektrische Steckverbindung -4- vom Gaspedalmodul - GX2 - -1- trennen.

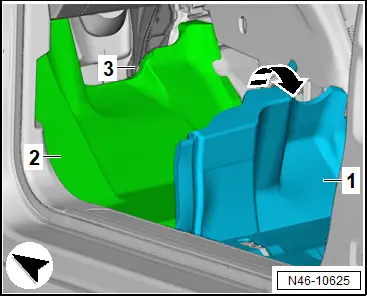

– Bodenbelag -1- so weit wie möglich nach hinten ziehen.

– Füllstück -2- herausnehmen, Mutter -3- vom Lagerbock freilegen.

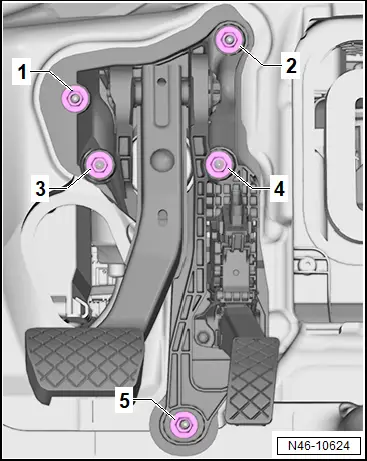

– Muttern -1- bis -5- abschrauben.

– Lagerbock herausnehmen.

Wenn der Lagerbock ersetzt wird:

– Gaspedalmodul - GX2 - vom Lagerbock trennen → Elektroantrieb Heckantrieb EIP220 und Allrad EIA200, EIP220; Rep.-Gr. 93 ; Gasbetätigung; Gaspedalmodul GX2 aus- und einbauen .

Fortsetzung für alle Fahrzeuge

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Muttern in Reihenfolge -1- bis -5- festziehen.

– → Rep.-Gr. 46 ; Bremspedal vom Bremskraftverstärker trennen und verbinden .

Anzugsdrehmomente

♦ → Rep.-Gr. 46 ; Montageübersicht - Bremspedal

Lagerbock aus- und einbauen, Rechtslenker

Lagerbock aus- und einbauen, Rechtslenker

Ausbauen

– → Heizung, Klimaanlage; Rep.-Gr. 87 ; Luftführung; Fußraumausströmer Fahrerseite aus- und einbauen

– → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Querträger für Schalttafel; Crashstrebe aus- und einbauen

– Elektrische Steckverbindung vom Gaspedalmodul - GX2 - trennen.

– → Rep.-Gr. 46 ; Bremspedal vom Bremskraftverstärker trennen und verbinden

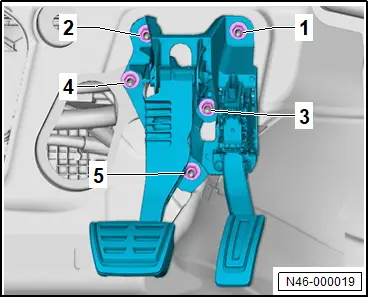

– Muttern -1- bis -5- abschrauben.

– Lagerbock herausnehmen.

Wenn der Lagerbock ersetzt wird:

– Gaspedalmodul - GX2 - vom Lagerbock trennen → Elektroantrieb Heckantrieb EIP220 und Allrad EIA200, EIP220; Rep.-Gr. 93 ; Gasbetätigung; Gaspedalmodul GX2 aus- und einbauen .

Fortsetzung für alle Fahrzeuge

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Muttern in Reihenfolge -1- bis -5- festziehen.

– → Rep.-Gr. 46 ; Bremspedal vom Bremskraftverstärker trennen und verbinden .

Anzugsdrehmomente

♦ → Rep.-Gr. 46 ; Montageübersicht - Bremspedal
