Volkswagen ID.3: Crashsensor für Seitenairbag hinten G256/G257 aus- und einbauen. Einbauorteübersicht - Sitzbelegungserkennung. Steuergerät für Sitzbelegungserkennung J706 aus- und einbauen
Crashsensor für Seitenairbag hinten G256/G257 aus- und einbauen
Crashsensor für Seitenairbag hinten Fahrerseite - G256 - und
Crashsensor für Seitenairbag hinten Beifahrerseite - G257 - werden
nachfolgend Crashsensor genannt. Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben. Ausbauen – Masseleitung der Batterie abklemmen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie ab- und anklemmen . – Einstiegsleiste hinten ausbauen → Rep.-Gr. 70 ; Einstiegsleiste hinten aus- und einbauen . Pyrotechnische Bauteile können ungewollt auslösen. Verletzungsgefahr. – Elektrostatisch entladen: Schließbügel für Tür kurz anfassen. Crashsensor für Seitenairbag hinten G256/G257 aus- und einbauen
VORSICHT

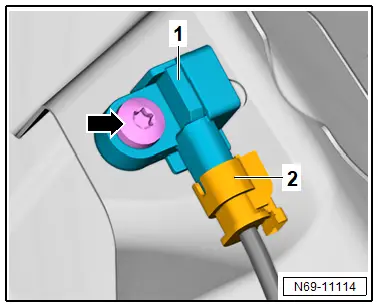

– Steckersicherung herausziehen und entriegeln.
– Elektrische Steckverbindung -2- trennen.
– Schraube -Pfeil- herausdrehen.
– Crashsensor -1- abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
| – Elektrische Steckverbindung bis zum hörbaren Einrasten aufstecken. – Darauf achten, dass die elektrische Leitung nicht eingeklemmt wird. – Masseleitung der Batterie anklemmen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie ab- und anklemmen .
– Zündung einschalten. – Ereignisspeicher mit → abfragen und löschen. |
|
Anzugsdrehmomente
♦ → Rep.-Gr. 69 ; Montageübersicht - Crashsensoren für Airbag
Einbauorteübersicht - Sitzbelegungserkennung

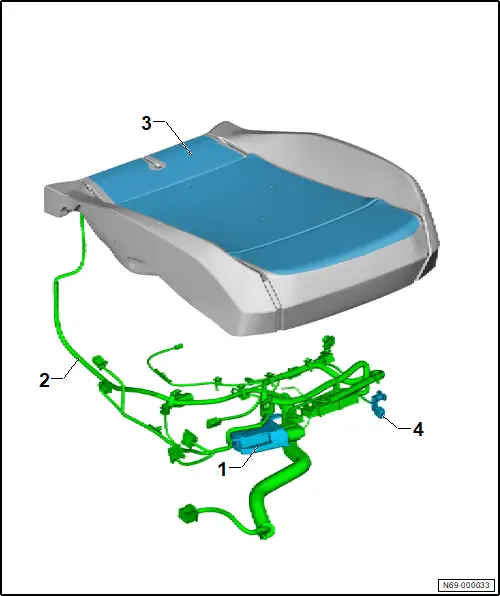

Einbauorteübersicht - Sitzbelegungserkennung
Die Übersicht ist beispielhaft für die Beifahrerseite dargestellt
1 - Steuergerät für Sitzbelegungserkennung - J706 -
❏ → Rep.-Gr. 69 ; Steuergerät für Sitzbelegungserkennung J706 aus- und einbauen
2 - Leitungssatz für Sitzgestell
❏ ausstattungs-/baustandsabhängig
❏ → Rep.-Gr. 72 ; Leitungssatz für Sitzgestell aus- und einbauen
3 - Sitzheizung vorn rechts - ZX13 -
❏ → Rep.-Gr. 74 ; Montageübersicht - Sitz-Heizelement
❏ → Rep.-Gr. 74 ; Sitz-Heizelement ZX11/ZX13 aus- und einbauen
4 - Sitzpositionssensor Beifahrerseite - G554 -
❏ modellabhängig
Steuergerät für Sitzbelegungserkennung J706 aus- und einbauen
Steuergerät für Sitzbelegungserkennung J706 aus- und einbauen
Steuergerät für Sitzbelegungserkennung - J706 - wird nachfolgend Steuergerät für Sitzbelegung genannt.
Ausbauen
– → Rep.-Gr. 72 ; Vordersitz auf Halter für Sitzreparatur montieren .

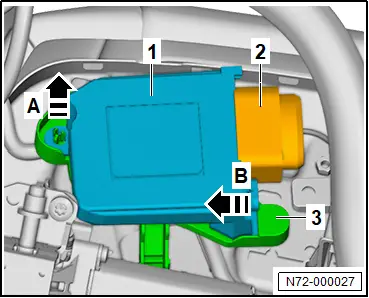

– Elektrische Leitung vom Halter -3- abclipsen.
– Elektrische Steckverbindung -2- trennen.
– Verriegelungsstift vom Halter -3- völlständig herausdrücken.
– Steuergerät für Sitzbelegung -1- in -Pfeilrichtung A- abclipsen.
– Steuergerät für Sitzbelegung -1- in -Pfeilrichtung B- abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Elektrische Leitung so verlegen, dass die ursprüngliche Leitungsführung wiederhergestellt wird.
