Volkswagen ID.3: Montageübersicht - Crashsensoren für Airbag. Crashsensor für Frontairbag aus- und einbauen. Crashsensor für Seitenairbag vorn G179/G180 aus- und einbauen

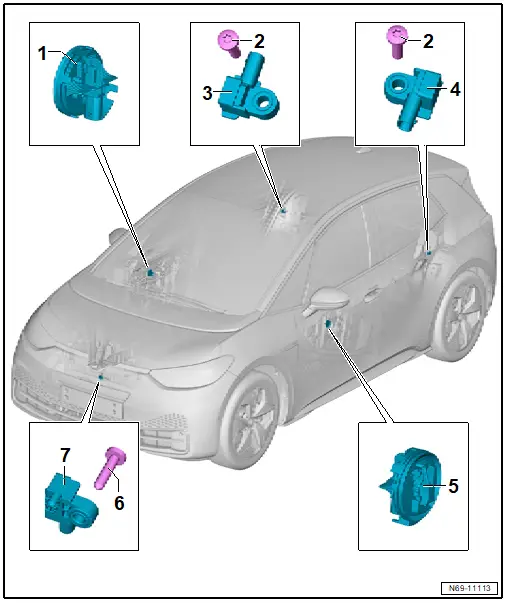

Montageübersicht - Crashsensoren für Airbag 1 - Crashsensor für Seitenairbag ❏ Linkslenker: Crashsensor für Seitenairbag Beifahrerseite - G180 - ❏ Rechtslenker: Crashsensor für Seitenairbag Fahrerseite - G179 - ❏ Einbauort: am Aggregateträger der Tür ❏ → Rep.-Gr. 69 ; Crashsensor für Seitenairbag vorn G179/G180 aus- und einbauen 2 - Schraube ❏ 9 Nm 3 - Crashsensor für Seitenairbag hinten ❏ Linkslenker: Crashsensor für Seitenairbag hinten Beifahrerseite - G257 - ❏ Rechtslenker: Crashsensor für Seitenairbag hinten Fahrerseite - G256 - ❏ Einbauort: hinter der Einstiegsleiste hinten ❏ → Rep.-Gr. 69 ; Crashsensor für Seitenairbag hinten G256/G257 aus- und einbauen 4 - Crashsensor für Seitenairbag hinten ❏ Linkslenker: Crashsensor für Seitenairbag hinten Fahrerseite - G256 - ❏ Rechtslenker: Crashsensor für Seitenairbag hinten Beifahrerseite - G257 - ❏ Einbauort: hinter der Einstiegsleiste hinten ❏ → Rep.-Gr. 69 ; Crashsensor für Seitenairbag hinten G256/G257 aus- und einbauen 5 - Crashsensor für Seitenairbag ❏ Linkslenker: Crashsensor für Seitenairbag Fahrerseite - G179 - ❏ Rechtslenker: Crashsensor für Seitenairbag Beifahrerseite - G180 - ❏ Einbauort: am Aggregateträger der Tür ❏ → Rep.-Gr. 69 ; Crashsensor für Seitenairbag vorn G179/G180 aus- und einbauen 6 - Schraube ❏ 9 Nm 7 - Crashsensor für Frontairbag ❏ Crashsensor für Frontairbag - G190 - ❏ Einbauort: in Fahrzeugmitte an Stütze Schlossträger ❏ → Rep.-Gr. 69 ; Crashsensor für Frontairbag G190/G284 aus- und einbauen
Crashsensor für Frontairbag aus- und einbauen Crashsensor für Frontairbag - G190 - wird nachfolgend Crashsensor genannt. Ausbauen Gefahr von Airbagauslösung. Verletzungsgefahr. – Prüfen, ob die Airbag-Kontrollleuchte leuchtet oder blinkt. – Wenn die Airbag-Kontrollleuchte leuchtet oder blinkt, ist der Ereignisspeicher auszulesen. – Bei einem Ereignisspeichereintrag sind grundsätzlich die Anweisungen der Geführten Fehlersuche zu befolgen. – Masseleitung der Batterie abklemmen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie ab- und anklemmen . –
Stoßfängerabdeckung ausbauen → Karosserie-Montagearbeiten Außen;
Rep.-Gr. 63 ; Stoßfänger vorn; Stoßfängerabdeckung aus- und einbauen . Pyrotechnische Bauteile können ungewollt auslösen. Verletzungsgefahr. – Elektrostatisch entladen: Schließbügel für Tür kurz anfassen. Montageübersicht - Crashsensoren für Airbag
Crashsensor für Frontairbag aus- und einbauen
WARNUNG
VORSICHT

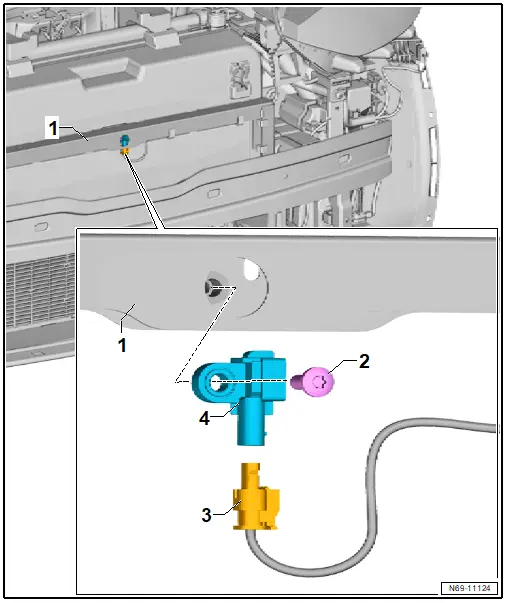

– Schraube -2- herausdrehen.
– Crashsensor -4- von der Stütze Schlossträger -1- abnehmen.
– Elektrische Steckverbindung -3- trennen.

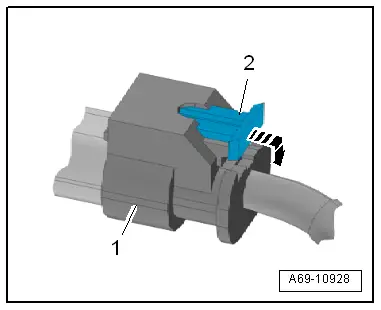

– Dazu Steckersicherung -2- herausziehen und in -Pfeilrichtung- niederdrücken.
_205.webp)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
| – Sicherstellen, dass elektrische Steckverbindung bis zum hörbaren Einrasten aufgeschoben ist. – Sicherstellen, dass elektrische Leitung nicht eingeklemmt wird. – Masseleitung der Batterie anklemmen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie ab- und anklemmen .
– Zündung einschalten. – Ereignisspeicher mit → abfragen und löschen. |
|
Anzugsdrehmomente
♦ → Rep.-Gr. 69 ; Montageübersicht - Crashsensoren für Airbag
Crashsensor für Seitenairbag vorn G179/G180 aus- und einbauen
Crashsensor für Seitenairbag vorn G179/G180 aus- und einbauen
Crashsensor für Seitenairbag Fahrerseite - G179 - und Crashsensor für Seitenairbag Beifahrerseite - G180 - werden nachfolgend Crashsensor genannt.
Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.
| Ausbauen
– Masseleitung der Batterie abklemmen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie ab- und anklemmen . – Türverkleidung vorn ausbauen → Rep.-Gr. 70 ; Türverkleidung vorn aus- und einbauen . |
|
WARNUNG
– Steckersicherung herausziehen und entriegeln. – Elektrische Steckverbindung trennen. |
|

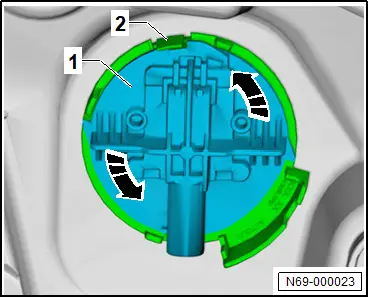

VORSICHT – Verdrehsicherung -2- entriegeln und Crashsensor -1- 45° in -Pfeilrichtung- drehen.
– Crashsensor -1- aushängen und abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
| Bedingung ● Dichtigkeit der Tür muss gewährleistet sein. – Masseleitung der Batterie anklemmen → Elektrische Anlage; Rep.-Gr. 27 ; Batterie; Batterie ab- und anklemmen .
– Zündung einschalten. – Ereignisspeicher mit → abfragen und löschen. |
|
