Volkswagen ID.3: Dachhaltegriff aus- und einbauen. Montageübersicht - Mittelkonsole. Blende hinten Mittelkonsole aus- und einbauen

Dachhaltegriff aus- und einbauen

Dachhaltegriff aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Entriegelungs-Werkzeug - T10518A -

Ausbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

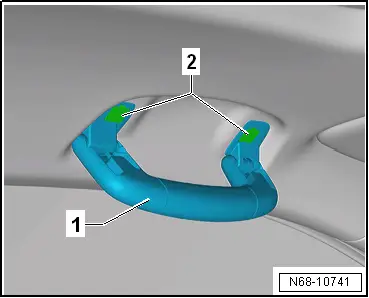

– Dachhaltegriff -1- herunterklappen.

– Abdeckkappen -2- mit handelsüblichem Kunststoffkeil abclipsen.

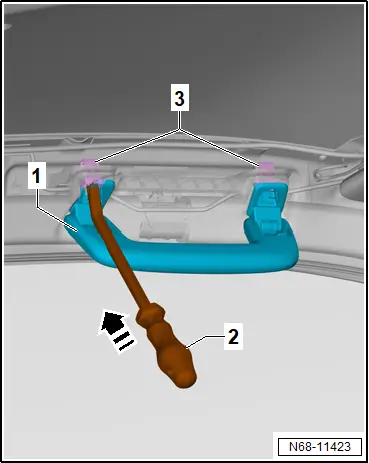

– Dachhaltegriff -1- herunterklappen und halten.

– Entriegelungs-Werkzeug - T10518A - -2- in -Pfeilrichtung- drücken, bis Halteklammer -3- entriegelt.

– Entriegelungs-Werkzeug - T10518A - -2- mit Dachhaltegriff -1- entgegen der -Pfeilrichtung- ziehen.

– Vorgang für andere Halteklammer -3- wiederholen, dabei Dachhaltegriff -1- auf Spannung halten, damit Halteklammer -3- nicht wieder verriegelt.

– Dachhaltegriff -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Bedingung

● Es muss immer ein Abstandshalter verbaut sein.

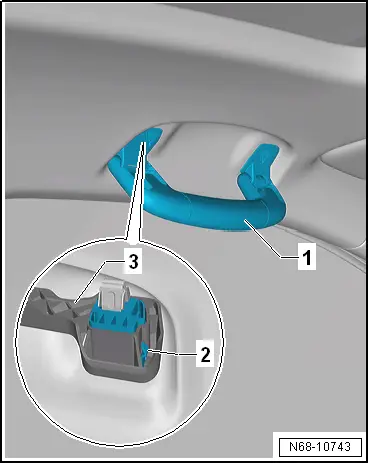

– Dachhaltegriff -1- in Abstandshalter -3- verrasten.

Bedingung

● Rasthaken -2- müssen einrasten.

– Dachhaltegriff -1- positionieren und bis zum hörbaren Einrasten in Karosserie drücken.

Montageübersicht - Mittelkonsole

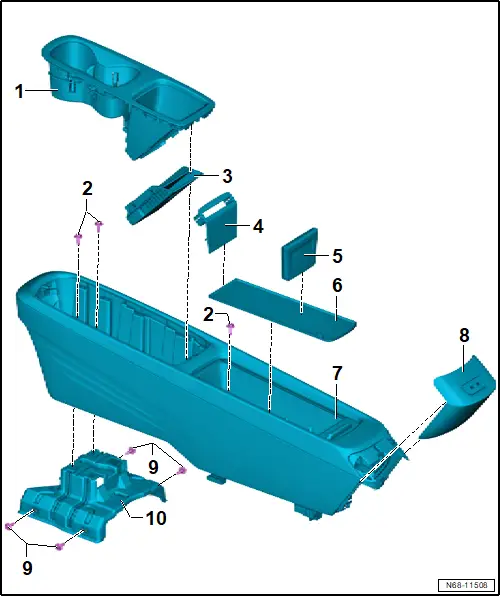

Montageübersicht - Mittelkonsole

1 - Einsatz Mittelkonsole

❏ → Rep.-Gr. 68 ; Einsatz Mittelkonsole aus- und einbauen

2 - Schraube

❏ 3 Stück

❏ 6 Nm

3 - Einsatz Ablagefach

4 - Blende

5 - Einsatz Mittelkonsole

6 - Ablagematte

7 - Mittelkonsole

❏ → Rep.-Gr. 68 ; Mittelkonsole aus- und einbauen

8 - Blende hinten Mittelkonsole

❏ → Rep.-Gr. 68 ; Blende hinten Mittelkonsole aus- und einbauen

9 - Schraube

❏ 4 Stück

❏ 6 Nm

10 - Halter Mittelkonsole

❏ → Rep.-Gr. 68 ; Halter Mittelkonsole aus- und einbauen

Blende hinten Mittelkonsole aus- und einbauen

Blende hinten Mittelkonsole aus- und einbauen

Zur besseren Darstellung sind die Vordersitze nicht abgebildet.

Ausbauen

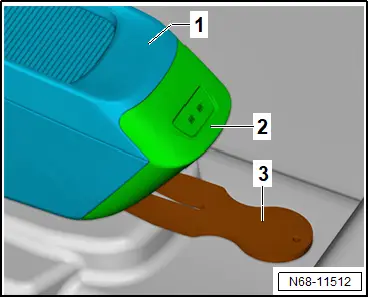

– Blende hinten Mittelkonsole -2- mit handelsüblichem Kunststoffkeil -3- nach oben aus den Verrastungen in der Mittelkonsole -1- abclipsen.

– Falls vorhanden, die elektrische Steckverbindung trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Blende hinten Mittelkonsole andrücken, bis die Rastnasen hörbar einrasten.

Anzugsdrehmomente

♦ → Rep.-Gr. 68 ; Montageübersicht - Mittelkonsole
