Volkswagen ID.3: Montageübersicht - Sonnenblenden. Sonnenblende aus- und einbauen. Mittellager für Sonnenblende aus- und einbauen

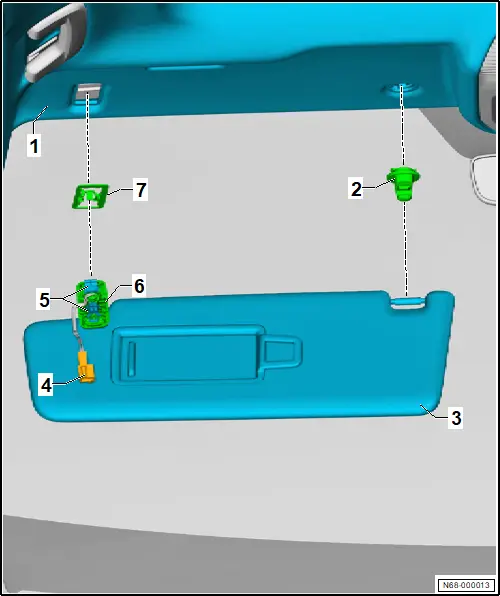

Montageübersicht - Sonnenblenden Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt 1 - Formhimmel ❏ → Rep.-Gr. 70 ; Formhimmel aus- und einbauen 2 - Mittellager für Sonnenblende ❏ → Rep.-Gr. 68 ; Mittellager für Sonnenblende aus- und einbauen 3 - Sonnenblende ❏ → Rep.-Gr. 68 ; Sonnenblende aus- und einbauen 4 - Elektrische Steckverbindung 5 - Halteklammer ❏ 2 Stück 6 - Abdeckkappe ❏ 2 Stück 7 - Klemmplatte
Sonnenblende aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Entriegelungszange - T10558A - Ausbauen Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben. – Sonnenblende nach vorn schwenken. –
Beleuchteter Make-up-Spiegel für Fahrgastraum ausbauen → Elektrische
Anlage; Rep.-Gr. 96 ; Leuchten; Beleuchteter Make-up-Spiegel für

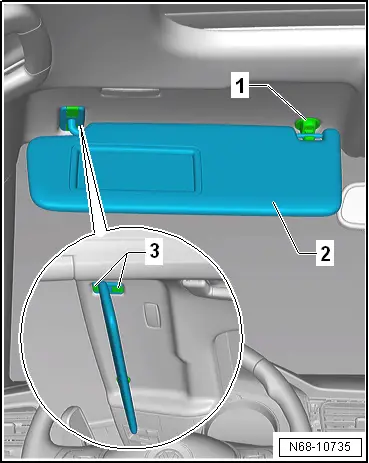

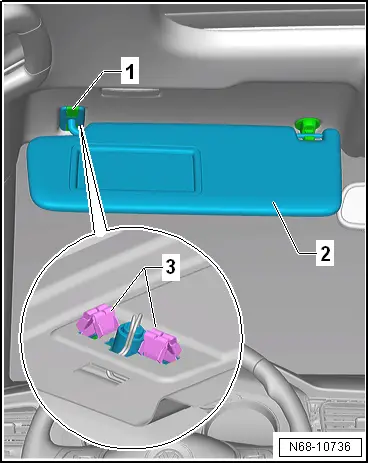

Fahrgastraum W49/W50 aus- und einbauen . – Sonnenblende -2- am Mittellager für Sonnenblende -1- aushängen und zur Seite klappen. – Abdeckkappen -3- mit einem kleinen Schraubendreher abhebeln. – Entriegelungszange - T10558A - mittig in Halteklammern -3- positionieren. – In Fahrtrichtung vordere Halteklammer -3- mit Entriegelungszange - T10558A - im Sonnenblendenlager -1- entriegeln. – Sonnenblende -2- leicht nach unten ziehen, damit vordere Halteklammer -3- nicht wieder verriegelt. – In Fahrtrichtung hintere Halteklammer -3- mit Entriegelungszange - T10558A - im Sonnenblendenlager -1- entriegeln. – Sonnenblende -2- nach unten ziehen. Beschädigungsgefahr der elektrischen Leitungen durch zu kräftiges Ziehen. – Elektrische Leitungen vorsichtig aus der Öffnung ziehen. – Elektrische Steckverbindung trennen. – Klemmplatte entfernen. – Sonnenblende abnehmen. Montageübersicht - Sonnenblenden
Sonnenblende aus- und einbauen
_003.webp)
HINWEIS
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Elektrische Steckverbindung mit einer Lage Schaumstoffklebeband umkleben.
– Mit einem Finger in Aussparung der Beleuchtung für Make-up-Spiegel greifen.
– Formhimmel etwas nach unten ziehen.
– Elektrische Steckverbindung zwischen Formhimmel und Dachquerträger verlegen.
– In Fahrtrichtung vordere Halteklammer verrasten.
– In Fahrtrichtung hintere Halteklammer verrasten.
– Prüfen, ob beide Halteklammern fest verrastet sind.
Mittellager für Sonnenblende aus- und einbauen
Mittellager für Sonnenblende aus- und einbauen
Ausbauen
Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.
– Sonnenblende aushängen und zur Seite klappen.

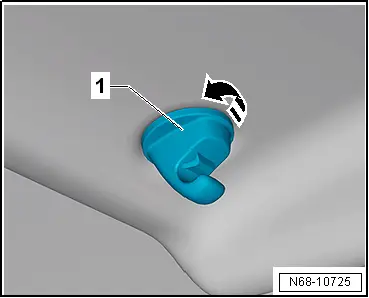

– Mittellager für Sonnenblende -1- in -Pfeilrichtung- drehen.
– Mittellager für Sonnenblende -1- nach unten abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge.
