Dachversteifung an der Karosserie anbauen

Dachversteifung an der Karosserie anbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Elektromesser - V.A.G 1561B -

♦ Handkartuschenpistole - V.A.G 1628 -

♦ Schabmesser - V.A.G 1561/20 -

Ausbauen

– Formhimmel ausbauen → Rep.-Gr. 70 ; Formhimmel aus- und einbauen .

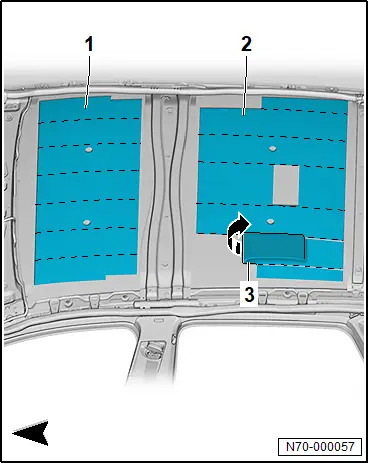

– Dachversteifungen -1- und -2- in ca. 6 cm breite Streifen -3- schneiden.

– Streifen -3- in -Pfeilrichtung- vom Dach abziehen.

– Klebstoffreste mit Elektromesser - V.A.G 1561B - und Schabmesser - V.A.G 1561/20 - entfernen.

Bedingung

● Wird der Lackaufbau beim Ausbau der Dachversteifungen beschädigt, ist der Lackschaden gemäß der Vorgaben zu beheben → Fahrzeugspezifische Informationen Lack; Rep.-Gr. 54 ; Lackaufbau; Lackaufbau der Werkslackierung, Klarlack .

Einbauen

Bedingung

● Beim Einbau der Dachversteifungen sind die Verarbeitungshinweise des Klebstoffs zu beachten.

Fahrzeuge ohne Schiebedach

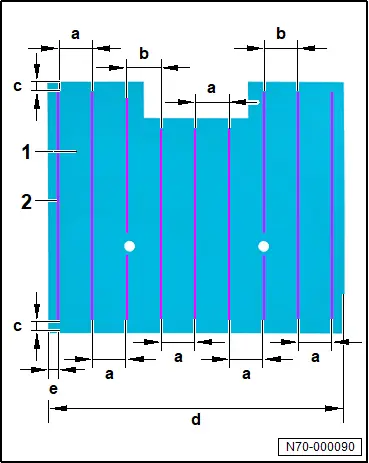

– Mit Handkartuschenpistole - V.A.G 1628 - den 1K-Montagekleber → Elektronischer Teilekatalog (ETKA) in Kleberaupen -2- mit einem Durchmesser von Ø 6 mm und nach folgenden Abmaßen auf die Dachversteifungen -1- auftragen.

♦ Maß -a- = 95 mm

♦ Maß -b- = 105 mm

♦ Maß -c- = 20 mm

♦ Maß -d- = 830 mm

♦ Maß -e- = 25 mm

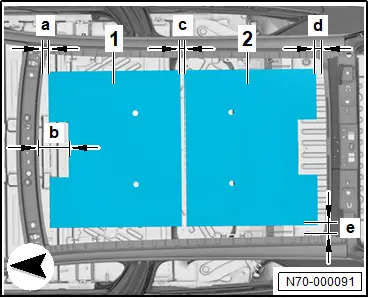

– Dachversteifung vorn -1- nach Maß -a- mittig am Dach positionieren und vollflächig andrücken.

♦ Maß -a- : 21 mm von der vorderen Blechkante

♦ Maß -b- : 146 mm von der vorderen Blechkante

– Dachversteifung hinten -2- nach Maß -c- mittig am Dach positionieren und vollflächig andrücken.

♦ Maß -d- : 25 mm von der hinteren Blechkante

♦ Maß -e- : 40 mm seitlicher Abstand zum Seitenteil

Fortsetzung für alle Fahrzeuge

Fahrzeuge mit Schiebedach

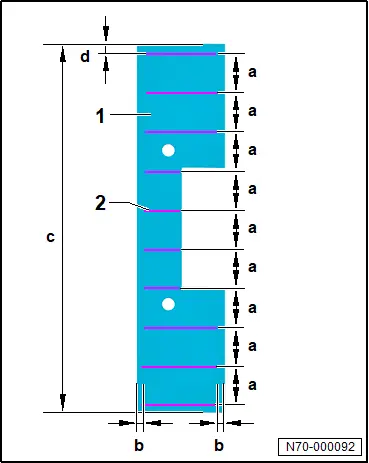

– Mit Handkartuschenpistole - V.A.G 1628 - den 1K-Montagekleber → Elektronischer Teilekatalog (ETKA) in Kleberaupen -2- mit einem Durchmesser von Ø 6 mm und nach folgenden Abmaßen auf die Dachversteifung -1- auftragen.

♦ Maß -a- = 95 mm

♦ Maß -b- = 20 mm

♦ Maß -c- = 900 mm

♦ Maß -d- = 23 mm

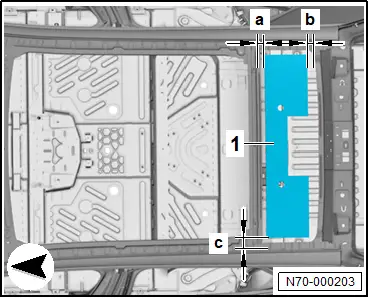

– Dachversteifung vorn -1- nach Maß -a- mittig am Dach positionieren und vollflächig andrücken.

♦ Maß -a- : 18 mm von der vorderen Blechkante

♦ Maß -b- : 25 mm von der hinteren Blechkante

♦ Maß -e- : 35 mm seitlicher Abstand zum Seitenteil

Fortsetzung für alle Fahrzeuge

– Formhimmel einbauen → Rep.-Gr. 70 ; Formhimmel aus- und einbauen .

Einbauorteübersicht - Kofferraumverkleidungen

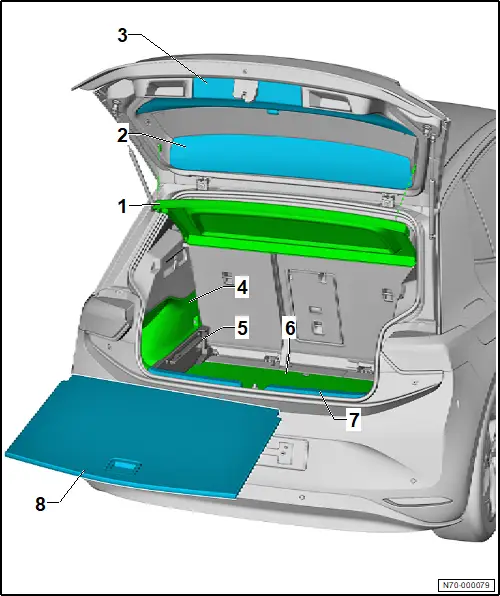

Einbauorteübersicht - Kofferraumverkleidungen

1 - Hutablage

2 - Verkleidung oben für Heckklappe

❏ → Rep.-Gr. 70 ; Montageübersicht - Verkleidung oben für Heckklappe

❏ → Rep.-Gr. 70 ; Verkleidung oben Heckklappe aus- und einbauen

3 - Verkleidung unten für Heckklappe

❏ → Rep.-Gr. 70 ; Montageübersicht - Verkleidung unten für Heckklappe

❏ → Rep.-Gr. 70 ; Verkleidung unten Heckklappe aus- und einbauen

4 - Kofferraum-Seitenverkleidung

❏ → Rep.-Gr. 70 ; Montageübersicht - Kofferraum-Seitenverkleidung

❏ → Rep.-Gr. 70 ; Kofferraum-Seitenverkleidung aus- und einbauen

5 - Halter Kofferraumboden

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 70 ; Montageübersicht - Kofferraumboden

❏ → Rep.-Gr. 70 ; Halter Kofferraumboden aus- und einbauen

6 - Kofferraumboden

❏ → Rep.-Gr. 70 ; Montageübersicht - Kofferraumboden

7 - Verkleidung Schlossträger

❏ → Rep.-Gr. 70 ; Verkleidung Schlossträger aus- und einbauen

8 - Variabler Ladeboden

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 70 ; Montageübersicht - Kofferraumboden

Montageübersicht - Kofferraum-Seitenverkleidung

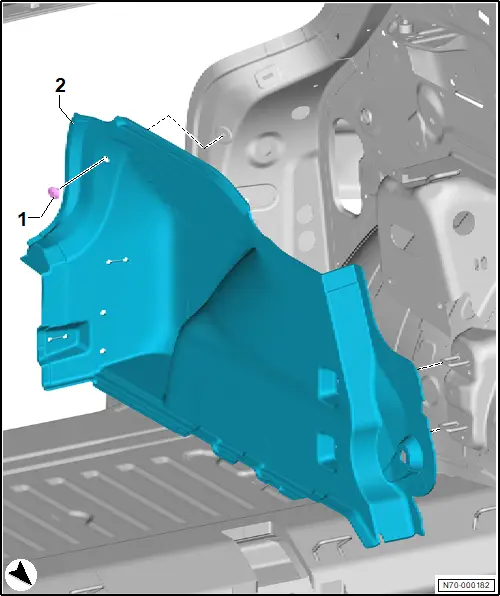

Montageübersicht - Kofferraum-Seitenverkleidung

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Stopfen

2 - Kofferraum-Seitenverkleidung

❏ → Rep.-Gr. 70 ; Kofferraum-Seitenverkleidung aus- und einbauen
