Volkswagen ID.3: Montageübersicht - Formhimmel, Fahrzeuge ohne Schiebedach. Dachabschlussleiste aus- und einbauen. Formhimmel aus- und einbauen

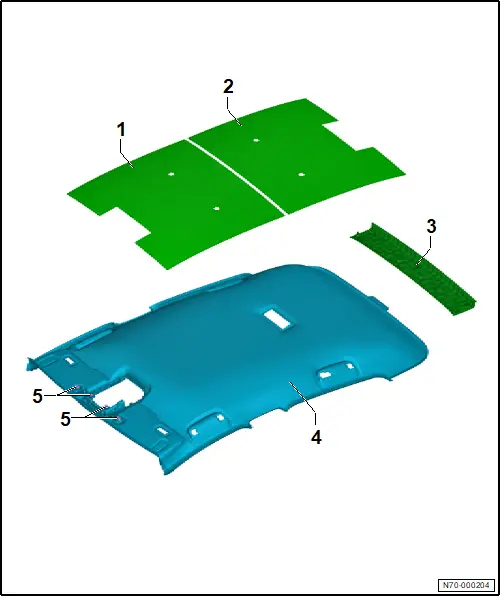

Montageübersicht - Formhimmel, Fahrzeuge ohne Schiebedach 1 - Dachversteifung vorn ❏ → Rep.-Gr. 70 ; Dachversteifung an der Karosserie anbauen 2 - Dachversteifung hinten ❏ → Rep.-Gr. 70 ; Dachversteifung an der Karosserie anbauen 3 - Dachabschlussleiste ❏ → Rep.-Gr. 70 ; Dachabschlussleiste aus- und einbauen 4 - Formhimmel ❏ → Rep.-Gr. 70 ; Formhimmel aus- und einbauen 5 - Klammer ❏ 4 Stück

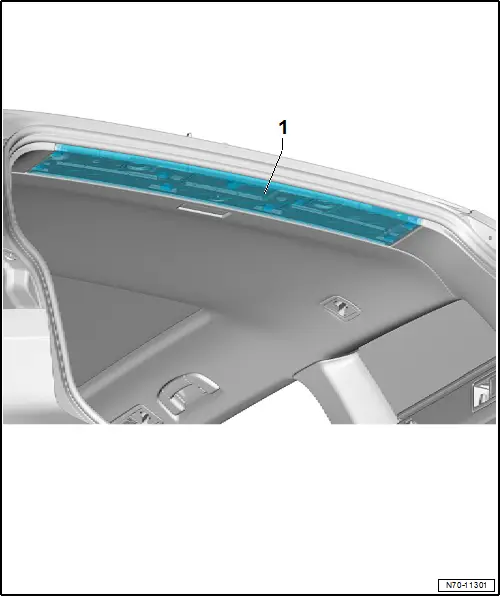

Dachabschlussleiste aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Demontagewerkzeug - T40280 - ♦ Keil - T10383 - Ausbauen – Dachabschlussleiste -1- mit Keil - T10383 - ausclipsen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten: –
In Karosserie verbliebene Halteklammern mit Demontagewerkzeug - T40280
- ausbauen und zum Einbau in Dachabschlussleiste einsetzen.
Formhimmel aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Entriegelungszange - T10558A - Ausbauen – A-Säulen-Verkleidungen oben lösen → Rep.-Gr. 70 ; A-Säulen-Verkleidung oben aus- und einbauen . – C-Säulen-Verkleidungen ausbauen → Rep.-Gr. 70 ; C-Säulen-Verkleidung aus- und einbauen . – Sonnenblenden ausbauen → Rep.-Gr. 68 ; Sonnenblende aus- und einbauen . – Mittellager für Sonnenblende ausbauen → Rep.-Gr. 68 ; Mittellager für Sonnenblende aus- und einbauen . –
Innenleuchte vorn - WX1 - ausbauen → Elektrische Anlage; Rep.-Gr. 96 ;

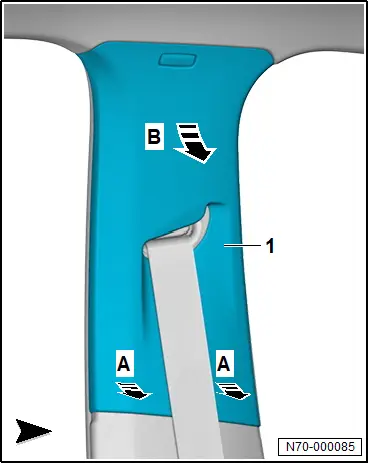

Bedienelemente; Innenleuchte vorn WX1 aus- und einbauen . – Dachhaltegriffe ausbauen → Rep.-Gr. 68 ; Dachhaltegriff aus- und einbauen . Fahrzeuge mit Glasdeckel – Schiebedachrollo öffnen. Fortsetzung für alle Fahrzeuge – Rücksitzlehnen entriegeln und nach vorn klappen. – Vordersitze in die vorderste und tiefste Position stellen. – B-Säulen-Verkleidung oben -1- im Bereich Türinnendichtung frei legen. – B-Säulen-Verkleidung oben -1- seitlich mit handelsüblichem Kunststoffkeil in -Pfeilrichtung A- abclipsen. – B-Säulen-Verkleidung oben -1- in -Pfeilrichtung B- abnehmen. Beschädigungsgefahr durch falsche Handhabung. – Formhimmel nicht knicken. Bedingung ● Bei folgenden Handlungen darauf achten, dass Entriegelungszange - T10558A - mittig in Halteklammern positioniert wird. Montageübersicht - Formhimmel, Fahrzeuge ohne Schiebedach
Dachabschlussleiste aus- und einbauen
Formhimmel aus- und einbauen
HINWEIS

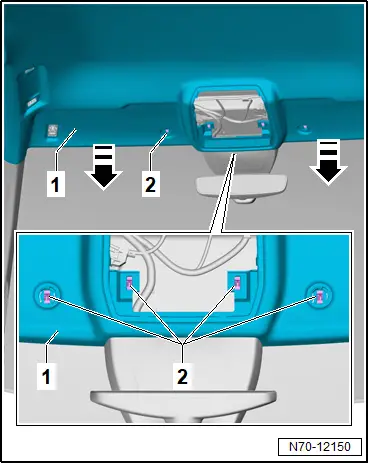

– Halteklammern -2- aus Halterahmen Formhimmel -1- mit Entriegelungszange - T10558A - abclipsen.
– Formhimmel -1- in -Pfeilrichtung- auf Spannung halten, um zu verhindern, dass gelöste Halteklammern -2- wieder verrasten.
_263.webp)

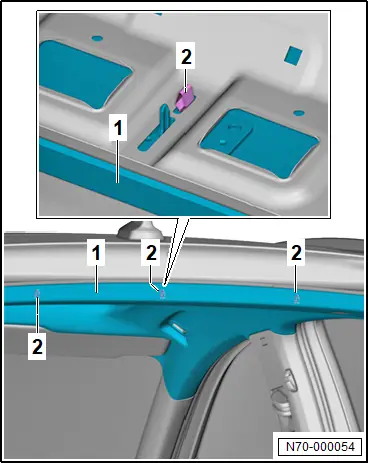

Für den folgenden Arbeitsablauf ist eine 2. Person notwendig.
– Formhimmel -1- in Position halten und Halteklammern -2- im hinteren Bereich abclipsen.
_241.webp)

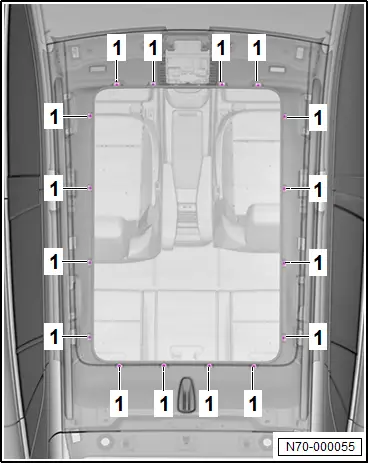

Fahrzeuge mit Glasdeckel
– Halteklammern -1- umlaufend abclipsen.
_003.webp)
Fortsetzung für alle Fahrzeuge
– Elektrische Steckverbindung trennen.

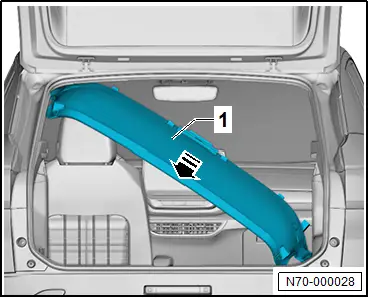

– Formhimmel -1- vorsichtig durch den Heckklappenausschnitt in -Pfeilrichtung- herausnehmen.
_043.webp)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Anzugsdrehmomente
♦ → Rep.-Gr. 70 ; Montageübersicht - Formhimmel
