Dachzierleiste aus- und einbauen

Dachzierleiste aus- und einbauen

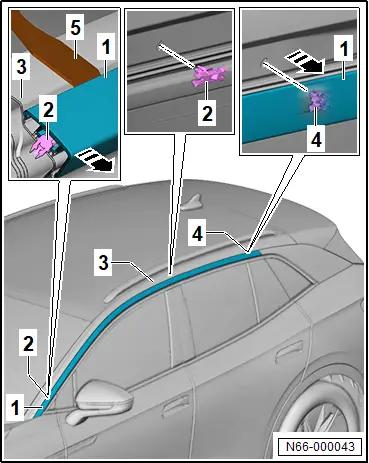

Ausbauen

– Dachzierleiste hinten ausbauen → Rep.-Gr. 66 ; Dachzierleiste hinten aus- und einbauen .

– Clip -4- mit handelsüblichem Kunststoffkeil -5- in -Pfeilrichtung- vom Dachholm -3- abhebeln.

– Dachzierleiste -1- mit handelsüblichem Kunststoffkeil -5- in -Pfeilrichtung- von hinten nach vorn von Clips -2- abhebeln.

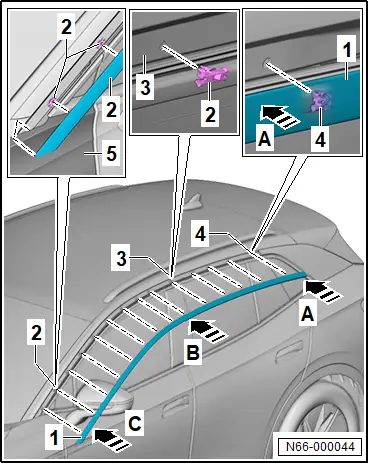

Einbauen

Bedingung

● Wenn der Clip -4- an der Dachzierleiste -1- beschädigt ist, muss die Dachzierleiste -1- ersetzt werden.

– Dachzierleiste -1- am Dachholm -3- ausrichten.

– Dachzierleiste -1- mit Clip -4- in -Pfeilrichtung A- aufstecken.

– Dachzierleiste -1- von -Pfeil A- beginnend bis -Pfeil C- auf Clips -2- bis zum hörbaren Verrasten andrücken.

Der weitere Einbau erfolgt in umgekehrter Reihenfolge.

Dachzierleiste hinten aus- und einbauen

Dachzierleiste hinten aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Andrückrolle - T40400 -

♦ Heißluftgebläse - V.A.G 1416 -

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Bedingung

● Handlungen und Vorgaben für Temperatur, Mindestaushärtezeit, Beseitigung von Kleberesten und Reinigung müssen eingehalten werden → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Bauteile mit Klebebänder; Vorgaben für Bauteile mit Klebebänder .

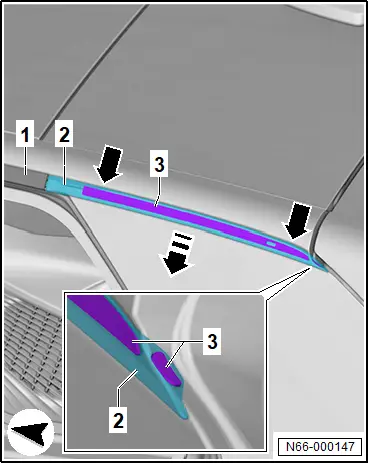

Ausbauen

– Dachzierleiste hinten -2- im Bereich Klebeband -3- mit dem Heißluftgebläse - V.A.G 1416 - erwärmen.

– Dachzierleiste hinten -2- mit handelsüblichen Kunststoffkeil -Pfeile- vom Dachholm in -Pfeilrichtung- abhebeln.

– Dachzierleiste hinten -2- aus der Dachzierleiste -1- ziehen.

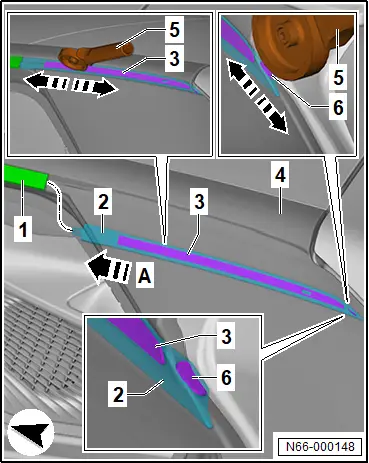

Einbauen

– Klebereste beseitigen und Klebeflächen reinigen → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Bauteile mit Klebebänder; Vorgaben für Bauteile mit Klebebänder .

– Dachzierleiste hinten -2- in -Pfeilrichtung A- in Dachzierleiste -1- einfädeln.

– Dachzierleiste hinten -2- an C-Säule -2- ausrichten.

– Schutzfolie vom Klebeband -3- abziehen und Dachzierleiste hinten -2- fest andrücken.

– Seitlich die Dachzierleiste hinten -2- im Bereich des langen Klebebands -3- mit Andrückrolle - T40400 - -5- in -Pfeilrichtung- mit einer Kraft zwischen 50 N bis 70 N anrollen.

Bedingung

● Mindestaushärtezeit muss eingehalten werden.

– Hinten die Dachzierleiste hinten -2- im Bereich des kurzen Klebebands -6- mit einer Kraft von 20 N andrücken.

Bedingung

● Mindestaushärtezeit muss eingehalten werden.

Montageübersicht - Außenspiegel

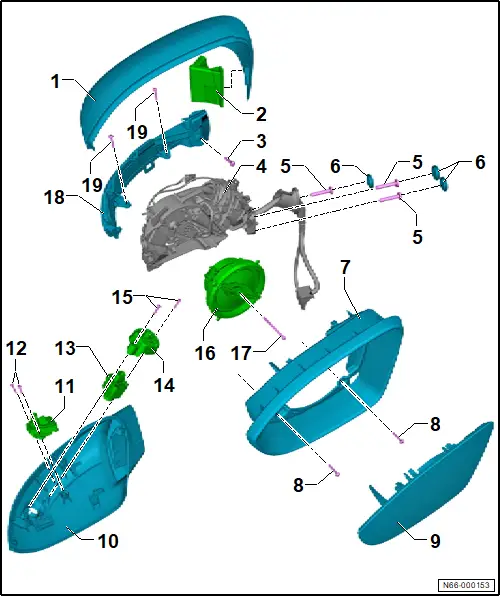

Montageübersicht - Außenspiegel

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Spiegelkappe oben

❏ → Rep.-Gr. 66 ; Spiegelkappe oben aus- und einbauen

2 - Warnleuchte für Spurwechselassistent im Außenspiegel links - K312 - / Warnleuchte für Spurwechselassistent im Außenspiegel rechts - K311 -

❏ ausstattungs-/baustandsabhängig

❏ → Fahr-Assistenzsysteme; Rep.-Gr. 98 ; Geber/Sensoren/Steuergeräte; Warnleuchte für Spurwechselassistent im Außenspiegel K311/K312 aus- und einbauen

3 - Schraube

❏ ausstattungs-/baustandsabhängig

❏ 0,8 Nm

4 - Spiegelgrundträger

♦ im Außenspiegel Fahrerseite - VX4 - / Außenspiegel Beifahrerseite - VX5 -

❏ ausstattungs-/baustandsabhängig einteilig mit Spiegelkappe unten

❏ → Rep.-Gr. 66 ; Außenspiegel VX4/VX5 aus- und einbauen

5 - Schraube

❏ Anzahl ausstattungs-/baustandsabhängig

❏ 1, 2 oder 3 Stück

❏ M6 oder M8

❏ M6 9 Nm

❏ M8 20 Nm

6 - Abdeckkappe

❏ ausstattungs-/baustandsabhängig vorhanden

❏ Anzahl und Bauform ausstattungs-/baustandsabhängig

❏ 1 oder 3 Stück

7 - Spiegelblende

❏ → Rep.-Gr. 66 ; Spiegelblende aus- und einbauen

8 - Schraube

❏ 2 Stück

❏ 0,8 Nm

9 - Spiegelglas

♦ ausstattungs-/baustandsabhängig mit Beheizbarer Außenspiegel Fahrerseite - Z4 - / beheizbarer Außenspiegel Beifahrerseite - Z5 -

❏ → Rep.-Gr. 66 ; Spiegelglas aus- und einbauen

10 - Spiegelkappe unten

❏ ausstattungs-/baustandsabhängig einteilig mit Spiegelgrundträger

❏ → Rep.-Gr. 66 ; Außenspiegel; Spiegelkappe unten aus- und einbauen

11 - Einstiegsleuchte im Außenspiegel Fahrerseite - W52 - / Einstiegsleuchte im Außenspiegel Beifahrerseite - W53 -

❏ ausstattungs-/baustandsabhängig

❏ → Elektrische Anlage; Rep.-Gr. 94 ; Sonstige Leuchten außen; Einstiegsleuchte im Außenspiegel aus- und einbauen

12 - Schraube

❏ Anzahl ausstattungs-/baustandsabhängig

❏ 1 oder 2 Stück

❏ 0,8 Nm

13 - Umfeld-Kamera links - R244 - / Umfeld-Kamera rechts - R245 -

❏ ausstattungs-/baustandsabhängig

❏ → Fahr-Assistenzsysteme; Rep.-Gr. 98 ; Geber/Sensoren/Steuergeräte; Umfeld-Kamera rechts/links R244/R245 aus- und einbauen

14 - Halter für Umfeld-Kamera

❏ ausstattungs-/baustandsabhängig

15 - Schraube

❏ ausstattungs-/baustandsabhängig

❏ 2 Stück

❏ 0,8 Nm

16 - Spiegelverstelleinheit

♦ Fahrerseite mit Motor 2 für Spiegelverstellung Fahrerseite - V17 -

♦ Fahrerseite mit Motor für Spiegelverstellung Fahrerseite - V149 -

♦ Fahrerseite mit Motor für Spiegelanklappung Fahrerseite - V121 -

♦ Fahrerseite ausstattungs-/baustandsabhängig mit Potenziometer für horizontale Spiegelverstellung Fahrerseite - G514 -

♦ Fahrerseite ausstattungs-/baustandsabhängig mit Potenziometer für vertikale Spiegelverstellung Fahrerseite - G515 -

♦ Beifahrerseite mit Motor 2 für Spiegelverstellung Beifahrerseite - V25 -

♦ Beifahrerseite mit Motor für Spiegelverstellung Beifahrerseite - V150 -

♦ Beifahrerseite mit Motor für Spiegelanklappung Beifahrerseite - V122 -

♦ Beifahrerseite ausstattungs-/baustandsabhängig mit Potenziometer für horizontale Spiegelverstellung Beifahrerseite - G516 -

♦ Beifahrerseite ausstattungs-/baustandsabhängig mit Potenziometer für vertikale Spiegelverstellung Beifahrerseite - G517 -

❏ → Rep.-Gr. 66 ; Spiegelverstelleinheit aus- und einbauen

17 - Schraube

❏ 1,4 Nm

18 - Lampe für Blinkleuchte im Außenspiegel Fahrerseite - L131 - / Lampe für Blinkleuchte im Außenspiegel Beifahrerseite - L132 -

❏ → Elektrische Anlage; Rep.-Gr. 94 ; Sonstige Leuchten außen; Blinkleuchte und Einstiegsleuchte im Außenspiegel aus- und einbauen

19 - Schraube

❏ ausstattungs-/baustandsabhängig vorhanden

❏ 2 Stück

❏ 0,8 Nm
