Volkswagen ID.3: Diagnoseeinstiege. Einbauorteübersicht - Vorderachse, Heckantrieb. Montageübersicht - Aggregateträger

Diagnoseeinstiege

Diagnoseeinstiege

♦ 1. Geber für Fahrzeugniveau vorn - G78/G289 - / Geber für Fahrzeugniveau hinten - G76/G77 - Grundeinstellung

♦ 2. Steuergerät für elektronisch geregelte Dämpfung - J250 - ersetzen

♦ 3. Steuergerät für Lenksäulenelektronik - J527 - ersetzen

♦ 4. Raddämpferelektronik Grundeinstellung

♦ 5. Lenkwinkelgeber - G85 - Grundeinstellung

♦ 6. Steuergerät für Lenkhilfe - J500 - / Lenkgetriebe ersetzen

♦ 7. Steuergerät für Lenkhilfe - J500 - Endanschläge lernen

1. Geber für Fahrzeugniveau vorn - G78/G289 - / Geber für Fahrzeugniveau hinten - G76/G77 - Grundeinstellung

♦ Diagnosefähige Systeme

♦ 0014 - Raddämpfungselektronik

♦ 0014 - Raddämpfungselektronik, Funktionen

♦ 0014 - Grundeinstellung

2. Steuergerät für elektronisch geregelte Dämpfung - J250 - ersetzen

♦ Diagnosefähige Systeme

♦ 0014 - Raddämpfungselektronik

♦ 0014 - Raddämpfungselektronik, Funktionen

♦ 0014 - Steuergerät ersetzen

3. Steuergerät für Lenksäulenelektronik - J527 - ersetzen

♦ Diagnosefähige Systeme

♦ 0016 - Lenksäulenelektronik - J527

♦ 0016 - Lenksäulenelektronik, Funktionen

♦ 0016 - Steuergerät ersetzen

4. Raddämpferelektronik Grundeinstellung

♦ Diagnosefähige Systeme

♦ 0014 - Raddämpfungselektronik

♦ 0014 - Raddämpfungselektronik, Funktionen

♦ 0014 - Grundeinstellung

5. Lenkwinkelgeber - G85 - Grundeinstellung

♦ Diagnosefähige Systeme

♦ 0044 - Steuergerät für Lenkhilfe - J500

♦ 0044 - Steuergerät für Lenkhilfe, Funktionen

♦ 0044 - Grundeinstellung

6. Steuergerät für Lenkhilfe - J500 - / Lenkgetriebe ersetzen

♦ Diagnosefähige Systeme

♦ 0044 - Steuergerät für Lenkhilfe - J500

♦ 0044 - Steuergerät für Lenkhilfe, Funktionen

♦ 0044 - Steuergerät ersetzen

7. Steuergerät für Lenkhilfe - J500 - Endanschläge lernen

♦ Diagnosefähige Systeme

♦ 0044 - Steuergerät für Lenkhilfe - J500

♦ 0044 - Steuergerät für Lenkhilfe, Funktionen

♦ 0044 - Grundeinstellung

♦ => Endanschläge lernen

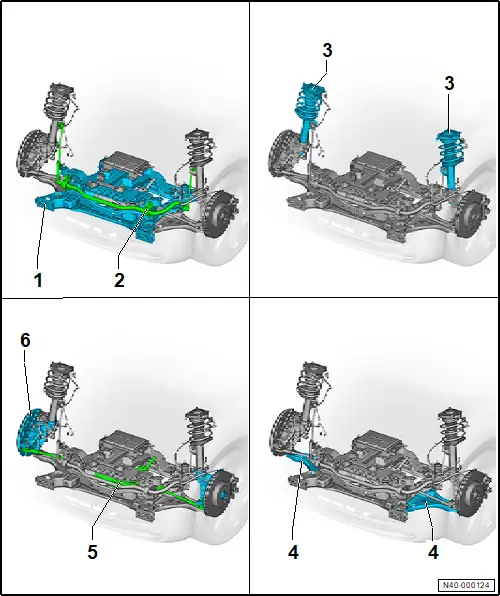

Einbauorteübersicht - Vorderachse, Heckantrieb

Einbauorteübersicht - Vorderachse, Heckantrieb

1 - Aggregateträger

❏ → Rep.-Gr. 40 ; Montageübersicht - Aggregateträger

❏ → Rep.-Gr. 40 ; Aggregateträger mit Lenkgetriebe aus- und einbauen

❏ → Rep.-Gr. 40 ; Aggregateträger fixieren

2 - Stabilisator

❏ → Rep.-Gr. 40 ; Montageübersicht - Stabilisator

❏ → Rep.-Gr. 40 ; Stabilisator aus- und einbauen

3 - Federbein

❏ → Rep.-Gr. 40 ; Montageübersicht - Federbein

❏ → Rep.-Gr. 40 ; Federbein aus- und einbauen

4 - Achslenker, Achsgelenk

❏ → Rep.-Gr. 40 ; Montageübersicht - Achslenker, Achsgelenk

❏ → Rep.-Gr. 40 ; Achslenker aus- und einbauen

❏ → Rep.-Gr. 40 ; Achsgelenk aus- und einbauen

5 - Lenkgetriebe

❏ → Rep.-Gr. 48 ; Montageübersicht - Lenkgetriebe

❏ → Rep.-Gr. 48 ; Lenkgetriebe aus- und einbauen

6 - Radlagerung

❏ → Rep.-Gr. 40 ; Montageübersicht - Radlagerung

❏ → Rep.-Gr. 40 ; Radlagergehäuse aus- und einbauen

❏ → Rep.-Gr. 40 ; Radlagereinheit aus- und einbauen

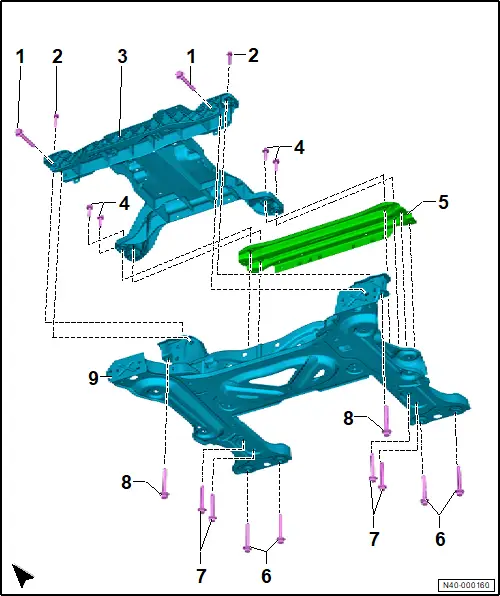

Montageübersicht - Aggregateträger

Montageübersicht - Aggregateträger

1 - Schraube

❏ 2 Stück

❏ nach Demontage ersetzen

❏ M 12 x 1,5 x 80

❏ 70 Nm +180°

2 - Schraube

❏ 2 Stück

❏ nach Demontage ersetzen

❏ M 8 x 40

❏ 16 Nm +90°

3 - Halter

4 - Schraube

❏ 4 Stück

❏ nach Demontage ersetzen

❏ M 10 x 35

❏ 50 Nm +90°

5 - Querträger

6 - Schraube

❏ 4 Stück

❏ nach Demontage ersetzen

❏ M 12 x 1,5 x 95

❏ 70 Nm +180°

7 - Schraube

❏ 4 Stück

❏ nach Demontage ersetzen

❏ M 12 x 1,5 x 90

❏ 70 Nm +180°

8 - Schraube

❏ 2 Stück

❏ nach Demontage ersetzen

❏ M 12 x 1,5 x 95

❏ 70 Nm +180°

9 - Aggregateträger

❏ → Rep.-Gr. 40 ; Aggregateträger mit Lenkgetriebe aus- und einbauen

❏ → Rep.-Gr. 40 ; Aggregateträger fixieren
