Volkswagen ID.3: E-Box aus- und einbauen. Sicherungshalter A SA aus- und einbauen. Sicherungshalter B SB aus- und einbauen
E-Box aus- und einbauen Ausbauen – Sicherungshalter B
- SB - ausbauen und mit angeschlossenen elektrischen Leitungen zur

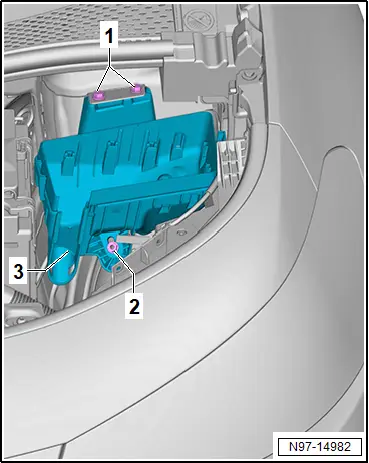

Seite legen → Kapitel „ Sicherungshalter B SB aus- und einbauen “ . – Mutter -2- abschrauben. – Schrauben -1- herausdrehen. – E-Box -3- herausnehmen. Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten: Anzugsdrehmomente ♦ → Kapitel „ Sicherungshalter B SB aus- und einbauen “
Sicherungshalter A SA aus- und einbauen Sicherungshalter A - SA - wird nachfolgend Sicherungshalter genannt. Ausbauen – Batterie abklemmen → Rep.-Gr. 27 ; Batterie A ab- und anklemmen . Fahrzeuge mit Frequenzstrebe –
Frequenzstrebe ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.

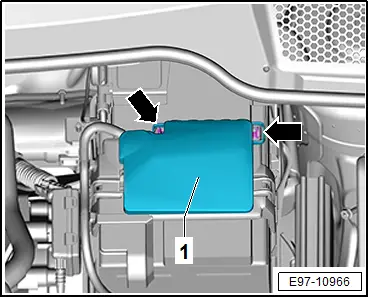

50 ; Schlossträger; Frequenzstrebe aus- und einbauen . Fortsetzung für alle Fahrzeuge – Rasthaken -Pfeile- entriegeln. – Abdeckung -1- abnehmen. Verwechslungsgefahr der Anschlussbelegung. – Genaue Anschlussbelegung der elektrischen Leitungen dem gültigen Stromlaufplan entnehmen. – Fotos von der Belegung anfertigen. E-Box aus- und einbauen
Sicherungshalter A SA aus- und einbauen
HINWEIS

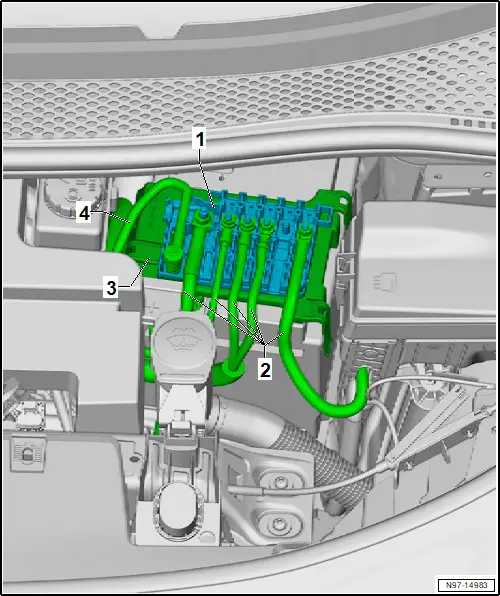

– Elektrische Leitungen -2- kennzeichnen.
– Muttern elektrische Leitungen -2- abschrauben.
– Elektrische Leitungen -2- abnehmen.
– Kabelbinder am Halter für Sicherungshalter -3- entfernen.
– Mutter Plusleitung -4- abschrauben.
– Plusleitung -4- abnehmen.
_230.webp)

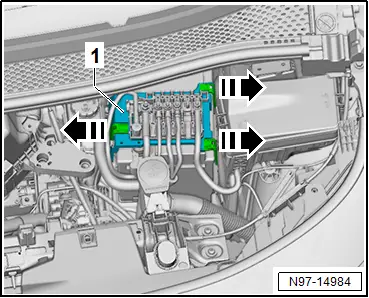

– Haltelaschen in -Pfeilrichtung- entriegeln.
– Sicherungshalter mit Halter -1- abnehmen.
_103.webp)

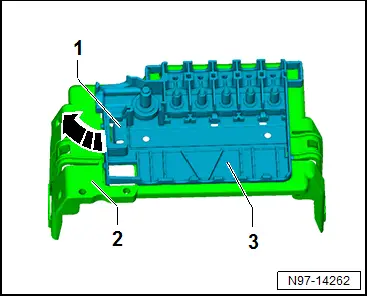

– Rasthaken -1- entriegeln.
– Sicherungshalter -3- in -Pfeilrichtung- vom Halter -2- abnehmen.
_122.webp)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Anzugsdrehmomente
♦ → Rep.-Gr. 97 ; Montageübersicht - Sicherungshalter A SA
Sicherungshalter B SB aus- und einbauen
Sicherungshalter B SB aus- und einbauen
Sicherungshalter B - SB - wird nachfolgend Sicherungshalter genannt.
Ausbauen
– Batterie abklemmen → Rep.-Gr. 27 ; Batterie A ab- und anklemmen .

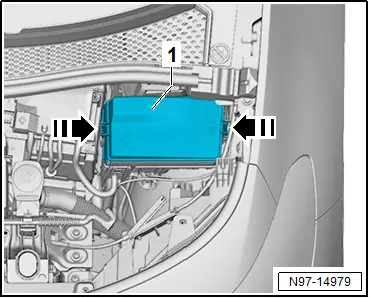

– Rasthaken -Pfeil- entriegeln.
– Deckel E-Box -1- abnehmen.

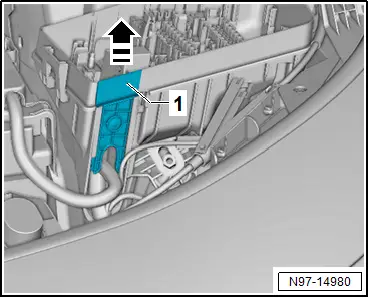

– Abdeckung E-Box -1- in -Pfeilrichtung- abziehen.
_367.webp)

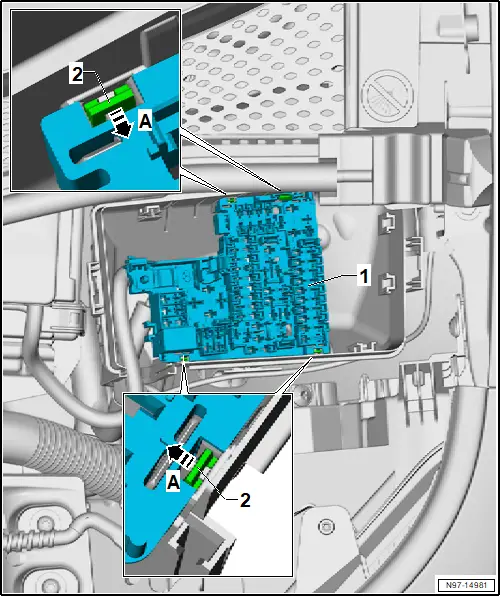

– Verrastungen -2- in -Pfeilrichtung A- entriegeln.
– Sicherungshalter -1- herausnehmen.
_153.webp)

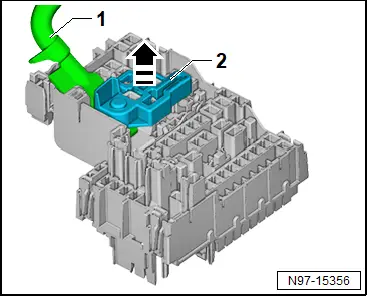

– Schutzkappe -2- in -Pfeilrichtung- abnehmen.
– Mutter elektrische Leitung -1- abschrauben.
– Elektrische Leitung -1- abnehmen.
_042.webp)
– Elektrische Leitungen abbauen. – Sicherungshalter herausnehmen. |
|
HINWEIS Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Anzugsdrehmomente
♦ → Kapitel „ Sicherungshalter B SB aus- und einbauen “
Volkswagen ID.3 (E11, E12) 2020-2025 Reparaturanleitung
