Volkswagen ID.3: Einbauorteübersicht - Batteriemodule. Einbauorteübersicht - Batterieverbinder. Montageübersicht - ausgebaute Hochvoltbatterie

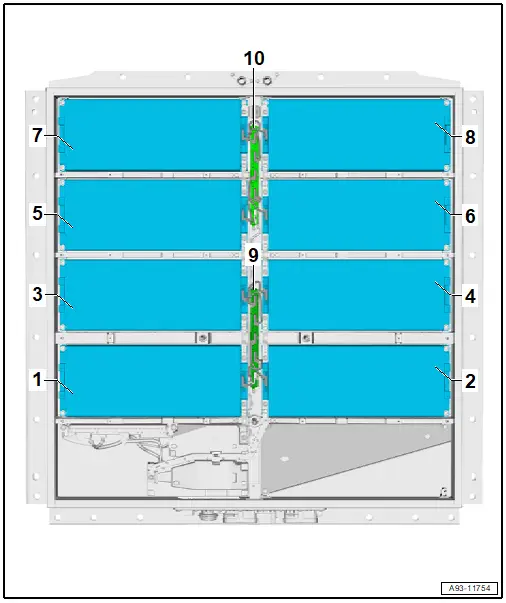

Einbauorteübersicht - Batteriemodule 1 - Batteriemodul 1 - J991 - ❏ → Rep.-Gr. 93 ; Batteriemodul ausbauen ❏ → Rep.-Gr. 93 ; Batteriemodul einbauen 2 - Batteriemodul 2 - J992 - ❏ → Rep.-Gr. 93 ; Batteriemodul ausbauen ❏ → Rep.-Gr. 93 ; Batteriemodul einbauen 3 - Batteriemodul 3 - J993 - ❏ → Rep.-Gr. 93 ; Batteriemodul ausbauen ❏ → Rep.-Gr. 93 ; Batteriemodul einbauen 4 - Batteriemodul 4 - J994 - ❏ → Rep.-Gr. 93 ; Batteriemodul ausbauen ❏ → Rep.-Gr. 93 ; Batteriemodul einbauen 5 - Batteriemodul 5 - J995 - ❏ → Rep.-Gr. 93 ; Batteriemodul ausbauen ❏ → Rep.-Gr. 93 ; Batteriemodul einbauen 6 - Batteriemodul 6 - J996 - ❏ → Rep.-Gr. 93 ; Batteriemodul ausbauen ❏ → Rep.-Gr. 93 ; Batteriemodul einbauen 7 - Batteriemodul 7 - J997 - ❏ → Rep.-Gr. 93 ; Batteriemodul ausbauen ❏ → Rep.-Gr. 93 ; Batteriemodul einbauen 8 - Batteriemodul 8 - J998 - ❏ → Rep.-Gr. 93 ; Batteriemodul ausbauen ❏ → Rep.-Gr. 93 ; Batteriemodul einbauen 9 - Steuergerät für Batteriemodule - J1208 - ❏ → Rep.-Gr. 93 ; Steuergerät für Batteriemodule aus- und einbauen 10 - Steuergerät 5 für Batteriemodule - J1212 - ❏ → Rep.-Gr. 93 ; Steuergerät für Batteriemodule aus- und einbauen

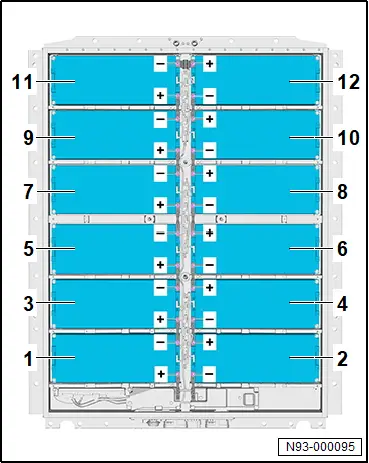

Einbauorteübersicht - Batterieverbinder Die Übersicht ist beispielhaft für die Hochvoltbatterie, 82 kWh dargestellt 1 - Batteriemodul 1 - J991 - 2 - Batteriemodul 2 - J992 - 3 - Batteriemodul 3 - J993 - 4 - Batteriemodul 4 - J994 - 5 - Batteriemodul 5 - J995 - 6 - Batteriemodul 6 - J996 - 7 - Batteriemodul 7 - J997 - 8 - Batteriemodul 8 - J998 - 9 - Batteriemodul 9 - J999 - 10 - Batteriemodul 10 - J1000 - 11 - Batteriemodul 11 - J1001 - 12 - Batteriemodul 12 - J1002 -

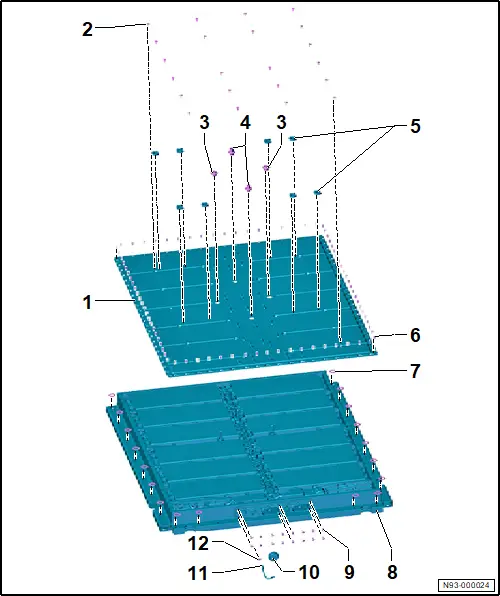

Montageübersicht - ausgebaute Hochvoltbatterie → Rep.-Gr. 93 ; Variantendarstellung Hochvoltbatterie 1 AX2 Variante 0 → Anker Variante 1 → Anker Variante 2 → Anker Variante 0 1 - Batteriegehäuse-Oberteil ❏ → Rep.-Gr. 93 ; Hochvoltbatterie 1 AX2 öffnen ❏ → Rep.-Gr. 93 ; Batteriegehäuse-Oberteil auf Wiederverwendung prüfen ❏ → Rep.-Gr. 93 ; Hochvoltbatterie 1 AX2 verschließen 2 - Schraube ❏ 14 Stück ❏ nach Demontage ersetzen ❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 0 → Abb. ❏ M5 x 18 3 - Verbindungselement klein ❏ 2 Stück ❏ nach Demontage ersetzen ❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 0 → Abb. 4 - Verbindungselement groß ❏ 2 Stück ❏ nach Demontage ersetzen ❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 0 → Abb. 5 - Abstandshalter ❏ 8 Stück 6 - Schraube ❏ 72 Stück ❏ nach Demontage ersetzen ❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 0 → Abb.
❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 2 für
Serienzustand und Reparaturschraube Stufe 2, Variante 0 → Abb. 7 - Trennfolie ❏ nach Ausbau der Hochvoltbatterie 1 - AX2 - ersetzen ❏ 14 Stück 8 - Batteriegehäuse-Unterteil 9 - Schraube ❏ 16 Stück ❏ nach Demontage ersetzen ❏ M5 x 25 ❏ 4,5 Nm 10 - Überdruckventil ❏ nach Demontage ersetzen 11 - Potenzialausgleich 12 - Mutter ❏ M6 x 10 ❏ 8 Nm Variante 1 1 - Batteriegehäuse-Oberteil ❏ → Rep.-Gr. 93 ; Hochvoltbatterie 1 AX2 öffnen ❏ → Rep.-Gr. 93 ; Batteriegehäuse-Oberteil auf Wiederverwendung prüfen ❏ → Rep.-Gr. 93 ; Hochvoltbatterie 1 AX2 verschließen 2 - Schraube ❏ 14 Stück ❏ nach Demontage ersetzen ❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 1, 2 → Abb. ❏ M5 x 18 3 - Verbindungselement klein ❏ 2 Stück ❏ nach Demontage ersetzen ❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 1, 2 → Abb. 4 - Verbindungselement groß ❏ 2 Stück ❏ nach Demontage ersetzen ❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 1, 2 → Abb. 5 - Abstandshalter ❏ 8 Stück 6 - Schraube ❏ 72 Stück ❏ nach Demontage ersetzen
❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 2 für

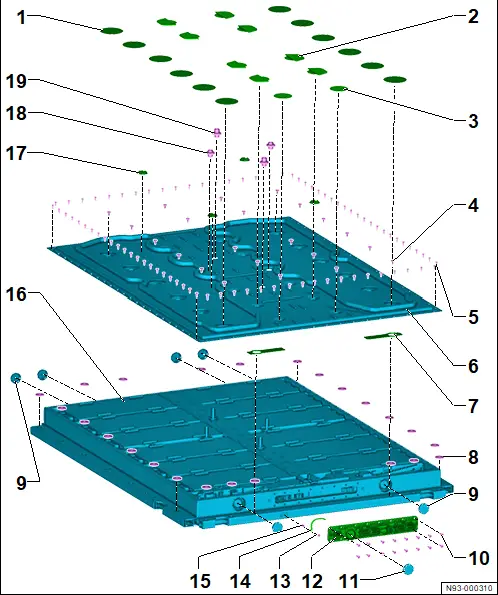

Serienzustand und Reparaturschraube Stufe 2, Variante 1, 2 → Abb. 7 - Trennfolie ❏ nach Ausbau der Hochvoltbatterie 1 - AX2 - ersetzen ❏ 14 Stück 8 - Batteriegehäuse-Unterteil 9 - Schraube ❏ 16 Stück ❏ nach Demontage ersetzen ❏ M5 x 25 ❏ 4,5 Nm 10 - Überdruckventil ❏ nach Demontage ersetzen 11 - Potenzialausgleich 12 - Mutter ❏ M6 x 10 ❏ 8 Nm Variante 2 1 - Stopfen ❏ 8 Stück ❏ nach Demontage ersetzen 2 - Stopfen ❏ 6 stück ❏ nach Demontage ersetzen 3 - Schutzfolie ❏ nicht verbaut 4 - Schraube ❏ 14 Stück ❏ nach Demontage ersetzen ❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 1, 2 → Abb. ❏ M5 x 18 5 - Schraube ❏ 72 Stück ❏ nach Demontage ersetzen
❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 2 für
Serienzustand und Reparaturschraube Stufe 2, Variante 1, 2 → Abb. 6 - Batteriegehäuse-Oberteil ❏ nach Demontage ersetzen ❏ → Rep.-Gr. 93 ; Hochvoltbatterie 1 AX2 öffnen ❏ → Rep.-Gr. 93 ; Hochvoltbatterie 1 AX2 verschließen 7 - Halter ❏ 2 Stück 8 - Abstandshalter ❏ enthalten in Batteriegehäuse-Unterteil ❏ → Rep.-Gr. 93 ; Batteriegehäuse-Unterteil ersetzen 9 - Sicherheitsventil ❏ 6 Stück 10 - Schraube ❏ 16 Stück ❏ nach Demontage ersetzen ❏ M5 x 25 ❏ 4,5 Nm 11 - Überdruckventil ❏ nach Demontage ersetzen 12 - Anschlussträger 13 - Mutter ❏ M6 x 10 ❏ 8 Nm 14 - Potenzialausgleichsleitung 15 - Stehbolzen 16 - Batteriemodul ❏ → Rep.-Gr. 93 ; Montageübersicht - Batteriemodule 17 - Abstandshalter ❏ enthalten in Batteriegehäuse-Oberteil ❏ 4 Stück 18 - Verbindungselement klein ❏ 2 Stück ❏ nach Demontage ersetzen ❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 1, 2 → Abb. 19 - Verbindungselement groß ❏ 2 Stück ❏ nach Demontage ersetzen ❏ Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 1, 2 → Abb. Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 0 Einbauorteübersicht - Batteriemodule
Einbauorteübersicht - Batterieverbinder
Montageübersicht - ausgebaute Hochvoltbatterie
_095.webp)
_059.webp)

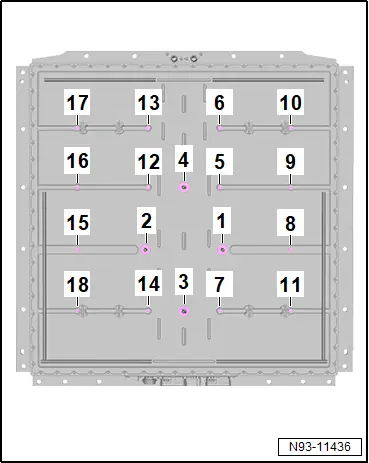

Stufe Schrauben Anzugsdrehmoment/Weiterdrehwinkel 1.1 -1- bis -4- 100 Nm 1.2 -5- bis -18- 5,5 Nm + 90°

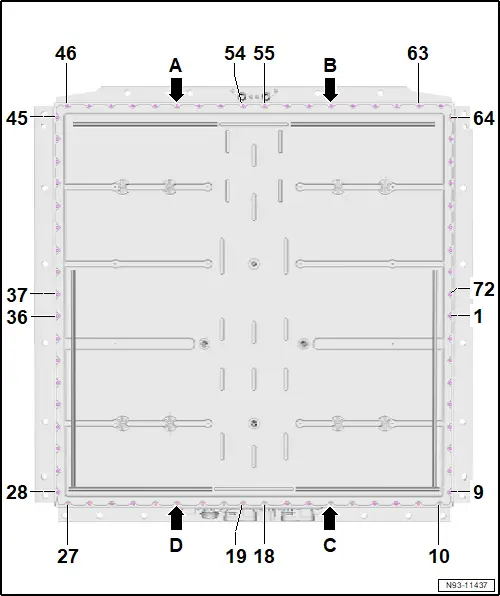

Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 2 für Serienzustand und Reparaturschraube Stufe 2, Variante 0
_024.webp)
| Stufe | Schrauben | Anzugsdrehmoment |
| 2.1 | -A- , -B- , -C- , -D- | 8 Nm |
| 2.2 | -1- bis -72- | 8 Nm |

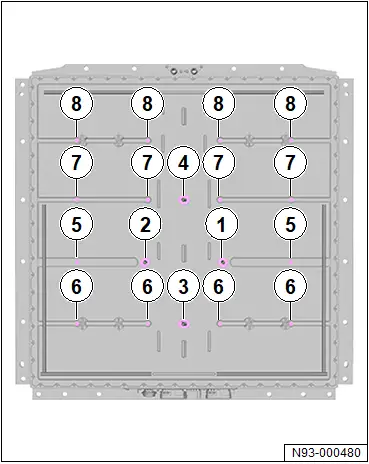

Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 1, Variante 1, 2
_112.webp)
| Stufe | Schrauben | Anzugsdrehmoment/Weiterdrehwinkel |
| 1.1 | -1- bis -4- | 100 Nm |
| 1.2 | -5- bis -8- | 5,5 Nm + 90° |
Batteriegehäuse-Oberteil - Anzugsdrehmoment und -reihenfolge 2 für Serienzustand und Reparaturschraube Stufe 2, Variante 1, 2
| Stufe | Schrauben | Anzugsdrehmoment |
| 2.1 | -A- , -B- , -C- , -D- | 7 Nm |
| 2.2 | -1- bis -72- | 7 Nm |
