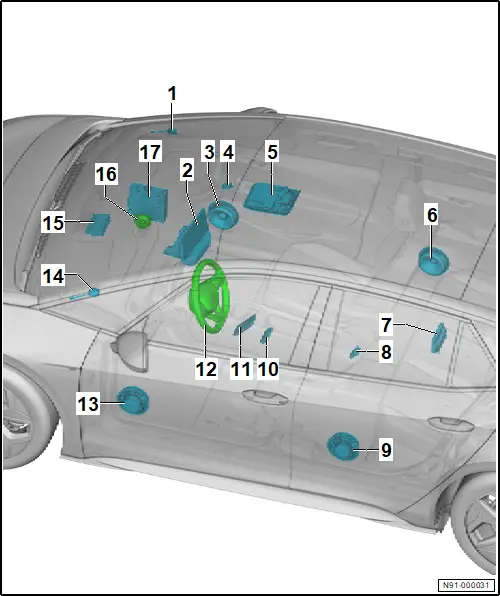

Einbauorteübersicht Bauteile/Steuergeräte im mittleren Bereich des Fahrzeugs

Einbauorteübersicht Bauteile/Steuergeräte im mittleren Bereich des Fahrzeugs

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt

1 - Hochtonlautsprecher vorn rechts -R22-

❏ → Rep.-Gr.91; Hochtonlautsprecher vorn R20/R22 aus- und einbauen

2 - Anzeigeeinheit für Steuergerät der Anzeige- und Bedienungseinheit, Informationen vorn -J685-

❏ → Rep.-Gr.91; Steuergerät für Anzeige- und Bedienungseinheit, Information vorn J685 aus- und einbauen

3 - Tieftonlautsprecher vorn rechts -R23-

❏ → Rep.-Gr.91; Tieftonlautsprecher vorn aus- und einbauen

4 - Antenne für Datenfunk -R180-

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr.91; Antenne für Datenfunk R180 aus- und einbauen

5 - Dachmodul vorn -WX3-

❏ mit Mikrofon für Telefon -R38-

❏ mit Taster für Notruf -E276-

❏ nur mit Dachmodul vorn -WX3- ersetzbar

❏ → Elektrische Anlage; Rep.-Gr.96; Bedienelemente; Dachmodul vorn WX3 aus- und einbauen

6 - Breitbandlautsprecher hinten rechts -R386-

❏ → Rep.-Gr.91; Tieftonlautsprecher hinten aus- und einbauen

7 - Steuergerät für Notrufmodul und Kommunikationseinheit -J949-

❏ mit Notbatterie für Telematik -A16-

❏ Baustandsabhängig ab KW 37/2020

❏ → Rep.-Gr.91; Notbatterie für Telematik A16 aus- und einbauen

❏ → Rep.-Gr.91; Steuergerät für Notrufmodul und Kommunikationseinheit J949 aus- und einbauen

8 - USB-Ladesteckdose 1 -U37-

❏ → Rep.-Gr.91; USB-Ladesteckdose 1 U37 aus- und einbauen

9 - Breitbandlautsprecher hinten links -R385-

❏ → Rep.-Gr.91; Tieftonlautsprecher hinten aus- und einbauen

10 - USB-Anschluss 1 -U41-

❏ → Rep.-Gr.91; USB-Anschluss 1 U41 aus- und einbauen

11 - Halterung für Telefon -R126-

❏ → Rep.-Gr.91; Halterung für Telefon R126 aus- und einbauen

12 - Multifunktionslenkrad

❏ mit Multifunktionstasten im Lenkrad links -E440- mit Steuergerät für Multifunktionslenkrad -J453-

❏ mit Multifunktionstasten im Lenkrad rechts -E441-

❏ mit Steuergerät für Lenkradberührungserkennung -J1158-

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr.91; Montageübersicht - Multifunktionslenkrad

❏ → Rep.-Gr.91; Multifunktionstasten E440/E441 aus- und einbauen

❏ → Rep.-Gr.91; Steuergerät für Lenkradberührungserkennung J1158 aus- und einbauen

13 - Tieftonlautsprecher vorn links -R21-

❏ → Rep.-Gr.91; Tieftonlautsprecher vorn aus- und einbauen

14 - Hochtonlautsprecher vorn links -R20-

❏ → Rep.-Gr.91; Hochtonlautsprecher vorn R20/R22 aus- und einbauen

15 - Steuergerät für Notrufmodul und Kommunikationseinheit -J949-

❏ mit Notbatterie für Telematik -A16-

❏ Baustandsabhängig bis KW 36/2020

❏ → Rep.-Gr.91; Notbatterie für Telematik A16 aus- und einbauen

❏ → Rep.-Gr.91; Steuergerät für Notrufmodul und Kommunikationseinheit J949 aus- und einbauen

16 - Centerlautsprecher

❏ mit Lautsprecher für Notrufmodul -R335-

❏ → Rep.-Gr.91; Lautsprecher für Notrufmodul R335 aus- und einbauen

17 - Steuergerät für Informationselektronik 1 -J794-

❏ → Rep.-Gr.91; Steuergerät für Informationselektronik 1 J794

❏ → Rep.-Gr.91; Halter für Steuergerät für Informationselektronik aus- und einbauen

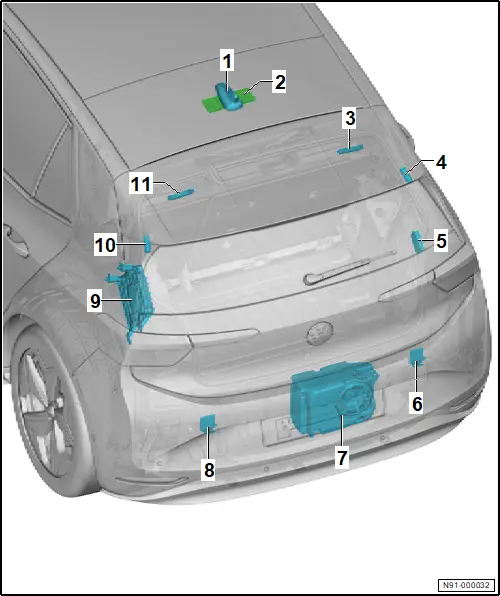

Einbauorteübersicht Bauteile/Steuergeräte im hinteren Bereich des Fahrzeugs

Einbauorteübersicht Bauteile/Steuergeräte im hinteren Bereich des Fahrzeugs

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt

1 - Dachantenne -RX5-

❏ mit Antenne für externe Fahrzeugkommunikation -R387-

❏ mit GPS-Antenne -R50-

❏ mit LTE-Antenne 1 -R297-

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr.91; Dachantenne RX5 aus- und einbauen

2 - Steuergerät für Internetzugang -J666-

❏ → Rep.-Gr.91; Steuergerät für Internetzugang J666 aus- und einbauen

3 - Radioantenne 2 -R93-

❏ → Rep.-Gr.91; Antennenmodul aus- und einbauen

4 - Frequenzfilter für Frequenzmodulation (FM) in der Minusleitung -R178-

❏ → Rep.-Gr.91; Frequenzfilter für Frequenzmodulation (FM) R178/R179 aus- und einbauen

5 - Verstärker für Handy -R86-

❏ → Rep.-Gr.91; Verstärker für Handy R86 aus- und einbauen

6 - LTE-Antenne 2 -R306-

❏ mit Steuergerät für Notrufmodul und Kommunikationseinheit -J949-

❏ → Rep.-Gr.91; LTE-Antenne aus- und einbauen

7 - Subwoofer -R211-

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr.91; Subwoofer R211 aus- und einbauen

❏ → Rep.-Gr.91; Subwoofer R211 aus- und einbauen, Reserveradmulde

8 - LTE-Antenne 2 -R306-

❏ mit Mobiltelefon

❏ → Rep.-Gr.91; LTE-Antenne aus- und einbauen

9 - Steuergerät für digitales Soundpaket -J525-

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr.91; Steuergerät für digitales Soundpaket J525 aus- und einbauen

❏ → Rep.-Gr.91; Halter für Steuergerät für digitales Soundpaket J525 aus- und einbauen

10 - Frequenzfilter für Frequenzmodulation (FM) in der Plusleitung -R179-

❏ → Rep.-Gr.91; Frequenzfilter für Frequenzmodulation (FM) R178/R179 aus- und einbauen

11 - Antenne -R11-/Antennenverstärker -R24-

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr.91; Antennenmodul aus- und einbauen

Montageübersicht - Steuergerät für Anzeige- und Bedienungseinheit, Information vorn

Montageübersicht - Steuergerät für Anzeige- und Bedienungseinheit, Information vorn

1 - Anzeigeeinheit für Steuergerät der Anzeige- und Bedienungseinheit, Informationen vorn -J685-

❏ → Rep.-Gr.91; Anzeigeeinheit für Steuergerät der Anzeige- und Bedienungseinheit, Informationen vorn J685 aus- und einbauen

2 - Schraube

❏ 2 Stück

❏ 1,5 Nm
