Einbauorteübersicht - Leuchten in der Mittelkonsole

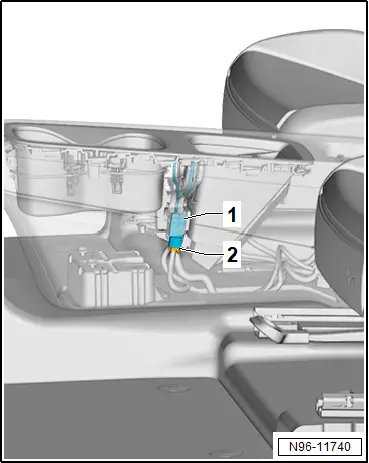

Einbauorteübersicht - Leuchten in der Mittelkonsole

1 - Leuchte 1 für Ambientebeleuchtung der Mittelkonsole vorn - L193 -

❏ → Rep.-Gr. 96 ; Leuchte 1 für Ambientebeleuchtung der Mittelkonsole vorn L193 aus- und einbauen

2 - Elektrische Steckverbindung

Einbauorteübersicht - Leuchten in der Dachverkleidung

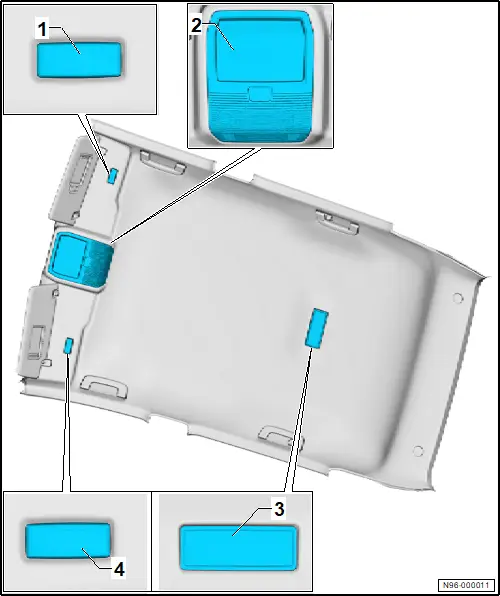

Einbauorteübersicht - Leuchten in der Dachverkleidung

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt.

1 - beleuchteter Make-up-Spiegel für Fahrgastraum links - W49 -

❏ → Rep.-Gr. 96 ; Beleuchteter Make-up-Spiegel für Fahrgastraum W49/W50 aus- und einbauen

2 - Dachmodul vorn - WX3 -

❏ mit Kontrollleuchte für Airbag Beifahrerseite - K145 -

❏ mit Leseleuchte vorn links - W65 -

❏ mit Leseleuchte vorn rechts - W66 -

❏ mit Lampe für Tasterbeleuchtung - L76 -

❏ nur mit Dachmodul vorn - WX3 - ersetzbar

❏ → Rep.-Gr. 96 ; Dachmodul vorn aus- und einbauen

3 - Innenleuchte hinten - WX2 -

❏ mit Leseleuchte hinten links - W11 -

❏ mit Leseleuchte hinten rechts - W12 -

❏ nur mit Innenleuchte hinten - WX2 - ersetzbar

❏ → Rep.-Gr. 96 ; Innenleuchte/Leseleuchte hinten aus- und einbauen

4 - beleuchteter Make-up-Spiegel für Fahrgastraum rechts - W50 -

❏ → Rep.-Gr. 96 ; Beleuchteter Make-up-Spiegel für Fahrgastraum W49/W50 aus- und einbauen

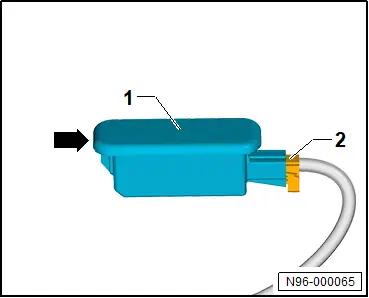

Fußraumleuchte aus- und einbauen

– Rasthaken -Pfeil- entriegeln.

– Leuchte -1- herausschwenken.

– Elektrische Steckverbindung -2- trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.
