Volkswagen ID.3: Flansch zum Einbauen der Heckscheibe vorbereiten. Montageübersicht - Frontscheibe. Frontscheibe aus- und einbauen

Flansch zum Einbauen der Heckscheibe vorbereiten

Flansch zum Einbauen der Heckscheibe vorbereiten

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Schaberset - VAS 861 005 -

Verarbeitungshinweise auf dem Etikett des Herstellers achten.

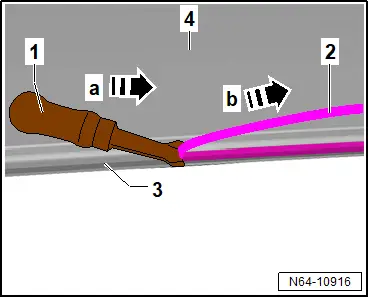

– Restmaterial -2- auf Heckklappenflansch -3- mit geeignetem Schaber -1- aus Schaberset - VAS 861 005 - kurz vor dem Wiedereinkleben auf 1 bis 2 mm zurückschneiden, auf keinen Fall restlos entfernen.

Tipp

Das Restmaterial dient als Haftgrund für den neu aufzutragenden Scheibenklebstoff.

Erfolgt die Verklebung einen Tag nach dem Zurückschneiden der Kleberaupe, muss das Restmaterial mit dem Aktivator aktiviert werden.

Ist die Kleberaupe stellenweise entfernt, muss ausschließlich der entsprechende Bereich neu gereinigt, aktiviert und geprimert werden.

– Entsprechende Bereiche Karosserieflansch umlaufend mit Kunststoffreiniger D 195 850 A1 und fusselfreiem Reinigungstuch reinigen.

Bedingung

● Ablüftzeit von 10 Minuten einhalten.

● Bereiche müssen trocken sein.

– Aktivator D 181 655 A1 mindestens 2 Minuten schütteln, damit alle Bestandteile im richtigen Verhältnis vermischt werden.

– Aktivator D 181 655 A1 mit Applikator gleichmäßig in einem Zug auftragen.

Bedingung

● Es muss eine geschlossene Primerfläche ersichtlich sein.

● Trockenzeit von 30 Minuten einhalten.

– Primer D 181 220 A1 mindestens 2 Minuten schütteln, damit alle Bestandteile im richtigen Verhältnis vermischt werden.

– Primer D 181 220 A1 mit Applikator gleichmäßig in einem Zug auftragen.

Bedingung

● Es muss eine geschlossene Primerfläche ersichtlich sein.

● Trockenzeit von 30 Minuten einhalten.

Lackschäden ausbessern

– Bei Lackschäden den Lackaufbau nach Vorgaben des Reparaturleitfadens Lack wiederherstellen → Lackaufbau .

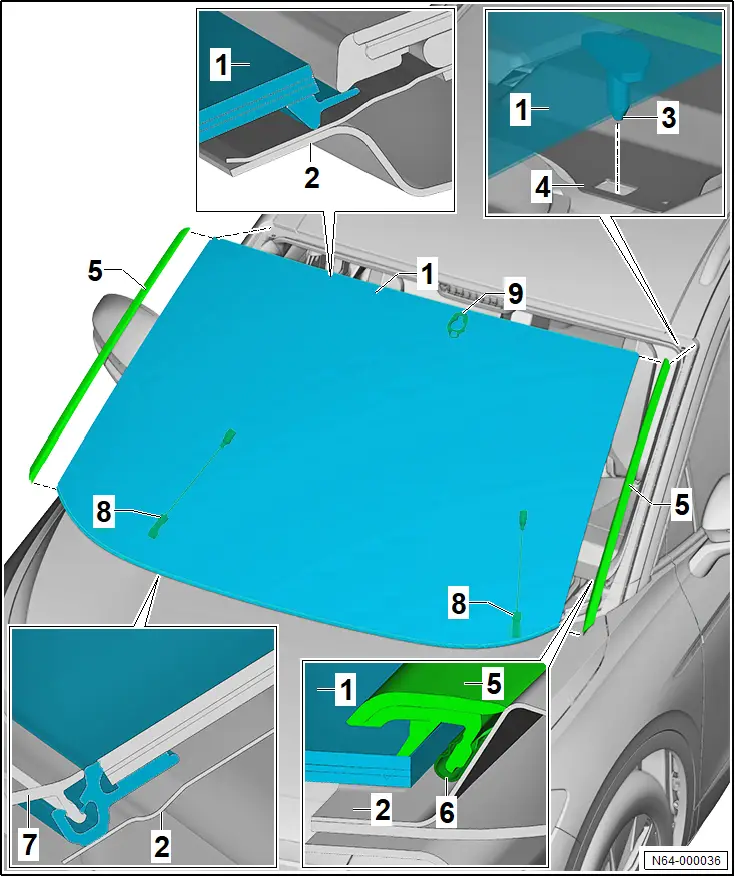

Montageübersicht - Frontscheibe

Montageübersicht - Frontscheibe

1 - Frontscheibe

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 64 ; Frontscheibe aus- und einbauen

❏ → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Allgemeine Hinweise - Scheiben; Zerstörte Scheibe ausbauen

2 - Karosserieflansch

❏ → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Anwendung von Klebstoffen; Karosserieflansch zum Einbauen vorbereiten

3 - Zentrierstift

❏ Position modellabhängig

❏ ausstattungs-/baustandsabhängig

❏ 2 Stück

4 - Aufnahme für Zentrierstift

❏ Position modellabhängig

5 - Wasserfangleiste

❏ → Rep.-Gr. 66 ; Wasserfangleiste aus- und einbauen

6 - Halteleiste

❏ → Rep.-Gr. 66 ; Halteleiste aus- und einbauen

7 - Wasserkastenabdeckung

❏ → Rep.-Gr. 50 ; Wasserkastenabdeckung aus- und einbauen

8 - Elektrische Steckverbindung für beheizbare Frontscheibe - Z2 -

❏ modellabhängig

❏ ausstattungs-/baustandsabhängig

9 - Halteplatte für Innenspiegel

❏ nur mit Frontscheibe zu ersetzen

Frontscheibe aus- und einbauen

Frontscheibe aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Einstelllehre - 3371 -

♦ Heißluftgebläse - V.A.G 1416 -

♦ Scheibenausbau-Set - VAS 861 001A -

♦ Trennschnur - VAS 861 001/1A -

♦ Trennvorrichtung für geklebte Scheiben - V.A.G 1474B -

♦ Trennvorrichtung für geklebte Scheiben - VAS 6452 -

Der Ausbau der Frontscheibe ist mit Scheibenausbau-Set - VAS 861 001A - beschrieben.

Es kann ebenfalls Trennvorrichtung für geklebte Scheiben - V.A.G 1474B - oder Trennvorrichtung für geklebte Scheiben - VAS 6452 - verwendet werden.

Ausbauen

– A-Säulen-Verkleidung oben links und rechts ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Verkleidungen Innenraum; A-Säulen-Verkleidung oben aus- und einbauen .

– Sonnenblenden links und rechts ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 68 ; Ausstattungen; Sonnenblende aus- und einbauen .

– Innenspiegel ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 68 ; Innenspiegel; Innenspiegel aus- und einbauen .

Fahrzeuge mit Sensor für Regen- und Lichterkennung - G397 - :

– Sensor für Regen- und Lichterkennung - G397 - ausbauen → Elektrische Anlage; Rep.-Gr. 92 ; Frontscheibenwischanlage; Sensor für Regen- und Lichterkennung G397 aus- und einbauen .

Fortsetzung für alle Fahrzeuge

Fahrzeuge mit Frontkamera für Fahrerassistenzsysteme - R242 - :

– Frontkamera für Fahrerassistenzsysteme - R242 - ausbauen → Fahr-Assistenzsysteme; Rep.-Gr. 98 ; Geber/Sensoren/Steuergeräte; Frontkamera für Fahrerassistenzsysteme R242 aus- und einbauen .

Fahrzeuge mit Wasserfangleiste:

– Wasserfangleiste links und rechts ausbauen → Rep.-Gr. 66 ; Leisten / Blenden / Verbreiterungen / Verkleidungen; Wasserfangleiste aus- und einbauen .

Fortsetzung für alle Fahrzeuge

Fahrzeuge mit beheizbare Frontscheibe - Z2 - :

– Elektrische Steckverbindung für beheizbare Frontscheibe - Z2 - trennen.

– Dachmodul vorn - WX3 - ausbauen → Elektrische Anlage; Rep.-Gr. 96 ; Bedienelemente; Dachmodul vorn WX3 aus- und einbauen .

– Masseleitung für beheizbare Frontscheibe - Z2 - abschrauben.

Fortsetzung für alle Fahrzeuge

– Austrennschutz aus Scheibenausbau-Set - VAS 861 001A - zwischen Schneidfaden und Schalttafel einschieben.

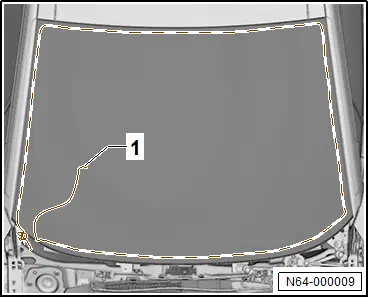

– Trennschnur -1- umlaufend unter Frontscheibe legen.

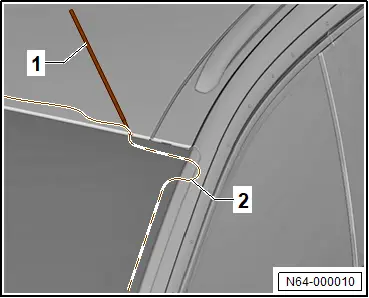

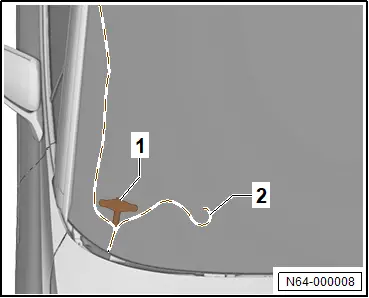

– Zum Einlegen Trennschnur -2- zwischen Dach und Frontscheibe, Einfädelhilfe -1- verwenden.

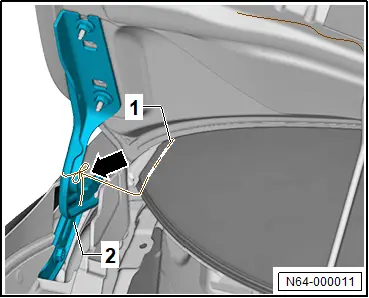

– Äußeres Ende der Trennschnur -1- am rechten Scharnier -2- befestigen -Pfeil- .

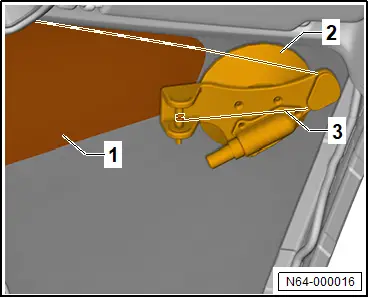

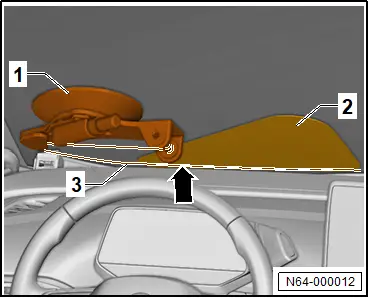

– Austrenngerät -1- aus Scheibenausbau-Set links unten an Scheibeninnenseite befestigen.

– Trennschnur -3- in Austrenngerät -1- einschieben -Pfeil- .

– Trennschnur -3- mit Austrenngerät -1- aus auf Spannung bringen.

– Austrennschutz -2- zwischen Trennschnur -3- und Schalttafelabdeckung einschieben.

– Unteren Bereich Frontscheibe mit Trennschnur -1- freischneiden.

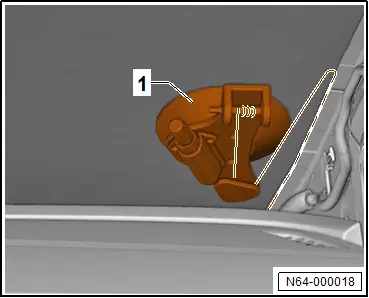

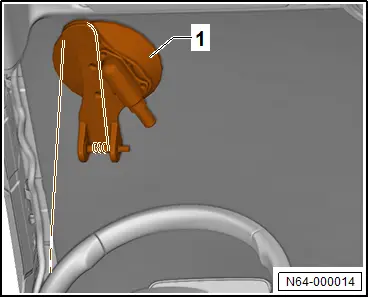

– Austrenngerät -1- aus zur linken oberen Ecke Frontscheibe umsetzen.

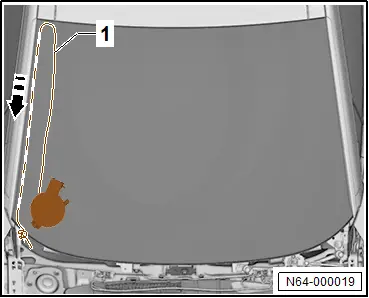

– Bereich linke A-Säule mit Trennschnur -1- in -Pfeilrichtung- freischneiden.

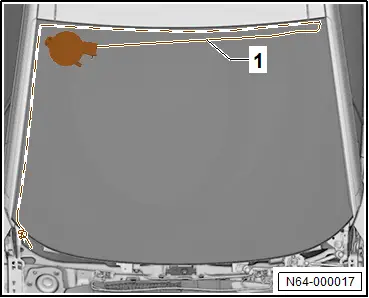

– Austrenngerät -2- zur rechten oberen Ecke Frontscheibe umsetzen.

– Austrennschutz -1- zwischen Trennschnur -3- und Formhimmel einschieben.

– Oberen Bereich Frontscheibe mit Trennschnur -1- freischneiden.

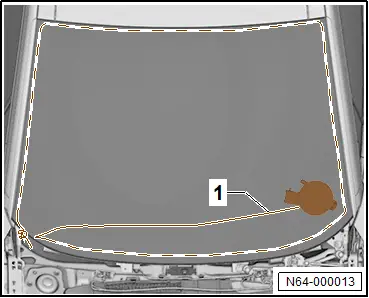

– Austrenngerät -1- zur rechten unteren Ecke Frontscheibe umsetzen.

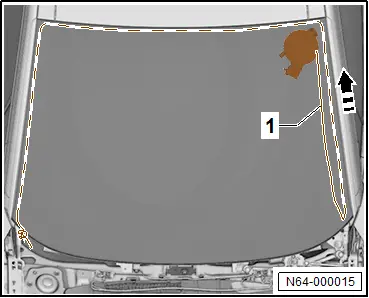

– Bereich rechte A-Säule mit Trennschnur -1- in -Pfeilrichtung- freischneiden.

Bedingung

● Für den folgenden Arbeitsablauf ist eine 2. Person notwendig

– Frontscheibe mit 2 handelsüblichen Saughebern aus Fahrzeug heben.

Einbauen

Fahrzeuge ohne Schiebedach:

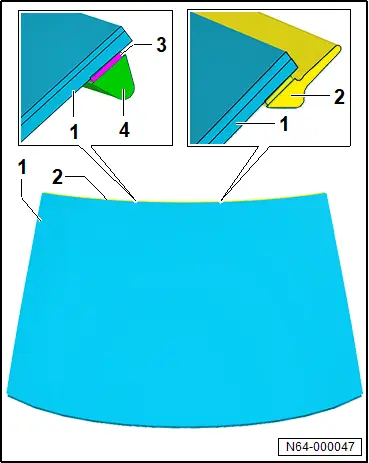

– Dichtung -2- mit Heißluftgebläse - V.A.G 1416 - entfernen.

– → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Bauteile mit Klebebänder; Vorgaben für Bauteile mit Klebebänder beachten.

– Abstandshalter -4- an Kante Frontscheibe -1- aufkleben.

Fortsetzung für alle Fahrzeuge

Wenn eine nicht zerstörte Frontscheibe eingebaut wird:

– → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Anwendung von Klebstoffen; Nicht zerstörte Scheiben zum Einbauen vorbereiten .

Fortsetzung

Wenn eine neue Frontscheibe eingebaut wird:

Tipp

Verlauf Kleberaupe kann an ausgebauter Frontscheibe gemessen und auf neue Frontscheibe übertragen werden.

– → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Anwendung von Klebstoffen; Neue Scheiben zum Einbauen vorbereiten .

Fortsetzung

– → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Anwendung von Klebstoffen; Karosserieflansch zum Einbauen vorbereiten .

– → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Anwendung von Klebstoffen; Einbauhinweise für geklebte Scheiben beachten.

– → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Anwendung von Klebstoffen; Mindestaushärtezeiten für geklebte Scheiben beachten.

– Scheibenklebstoff auf Frontscheibe umlaufend auftragen → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Anwendung von Klebstoffen; Einbauhinweise für geklebte Scheiben .

Maßangaben für Raupenquerschnitt:

♦ Höhe 10 mm ±1 mm

♦ Breite 6,5 mm ±0,5 mm

Der weitere Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Spaltmaße mit Einstelllehre - 3371 - prüfen, dabei → Rep.-Gr. 00 ; Spaltmaße vorn beachten.

– Funktionen zum „Frontscheibe aus- und einbauen“ mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .
