Volkswagen ID.3: Geber für Einparkhilfe hinten G203/G204/G205/G206 aus- und einbauen. Geber für Parklenkassistent vorn G568/G569 aus- und einbauen. Geber für Parklenkassistent hinten G716/G717 aus- und einbauen
Geber für Einparkhilfe hinten G203/G204/G205/G206 aus- und einbauen Geber
für Einparkhilfe hinten links -G203-, Geber für Einparkhilfe hinten
Mitte links -G204-, Geber für Einparkhilfe hinten Mitte rechts -G205-
und Geber für Einparkhilfe hinten rechts -G206- werden nachfolgend Geber
genannt. Ausbauen Geber außen: – Rasthaken in -Pfeilrichtung- drücken und gleichzeitig Geber -1- von außen nach innen drücken. – Elektrische Steckverbindung -2- trennen und gerade vom Geber -1- abziehen. – Geber -1- herausnehmen. Fortsetzung für alle Fahrzeuge Geber innen: – Schrauben -2- herausdrehen. – Rasthaken in -Pfeilrichtung- drücken und gleichzeitig Geber -1- von außen nach innen drücken. – Elektrische Steckverbindung -2- trennen und gerade vom Geber -1- abziehen. – Geber -1- herausnehmen. Fortsetzung für alle Fahrzeuge Einbauen Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten: Funktionsstörungen durch falschen oder beschädigten Entkopplungsring -3-. – Entkopplungsring -3- auf dem Geberkopf nicht drehen. – Falschen oder beschädigten Entkopplungsring -3- ersetzen. Geber für Einparkhilfe hinten G203/G204/G205/G206 aus- und einbauen
_209.webp)
HINWEIS

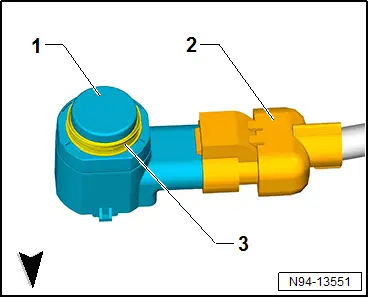

– Entkopplungsring -3- am Geber -1- auf Beschädigungen prüfen.
– Elektrische Steckverbindung -2- gerade auf Geber -1- aufschieben und verrasten.
– Beim Einstecken des Gebers -1- in den Geberhalter auf den richtigen Sitz des Entkopplungsrings -3- auf dem Geberkopf achten.
– Geber -1- gerade in den Geberhalter einsetzen.
Bedingung
● Rasthaken des Geberhalters müssen beim Einbau des Gebers -1- verrasten.
_139.webp)
Anzugsdrehmomente
♦ → Karosserie-Montagearbeiten Außen; Rep.-Gr.63; Stoßfänger hinten; Montageübersicht - Stoßfängerabdeckung
Geber für Parklenkassistent vorn G568/G569 aus- und einbauen
Geber für Parklenkassistent vorn G568/G569 aus- und einbauen
Geber vorn links für Parklenkassistent, linke Fahrzeugseite -G568- und Geber vorn rechts für Parklenkassistent, rechte Fahrzeugseite -G569- werden nachfolgend Geber genannt.
Ausbauen
– Radhausschale vorn lösen → Karosserie-Montagearbeiten Außen; Rep.-Gr.66; Radhausschale; Radhausschale vorn aus- und einbauen.

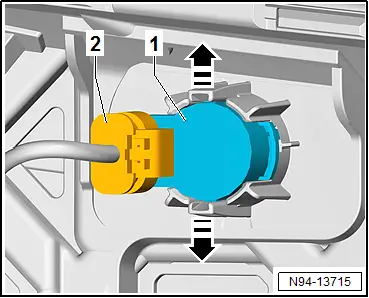

– Rasthaken in -Pfeilrichtung - drücken und gleichzeitig Geber -1- von außen nach innen drücken.
– Elektrische Steckverbindung -2- trennen und gerade vom Geber -1- abziehen.
– Geber -1- herausnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
|
|
HINWEIS– Elektrische Steckverbindung -2- gerade auf Geber -1- schieben und einrasten.
_350.webp)
– Geber gerade in Geberhalter einsetzen und auf korrekten Sitz des Entkopplungsrings achten.
Geber für Parklenkassistent hinten G716/G717 aus- und einbauen
Geber für Parklenkassistent hinten G716/G717 aus- und einbauen
Geber für Parklenkassistent hinten links -G716- und Geber für Parklenkassistent hinten rechts -G717- werden nachfolgend Geber genannt.
Ausbauen
– Radhausschale hinten lösen → Karosserie-Montagearbeiten Außen; Rep.-Gr.66; Radhausschale; Radhausschale hinten aus- und einbauen.
– Rasthaken in -Pfeilrichtung- drücken und gleichzeitig Geber -1- von außen nach innen drücken.
– Elektrische Steckverbindung -2- trennen und gerade vom Geber -1- abziehen.
– Geber -1- herausnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
|
|
HINWEIS– Elektrische Steckverbindung -2- gerade auf Geber -1- schieben und einrasten.
_369.webp)
– Geber gerade in Geberhalter einsetzen und auf korrekten Sitz des Entkopplungsrings achten.
