Volkswagen ID.3: Umfeld-Kamera rechts/links R244/R245 aus- und einbauen. Umfeld-Kamera kalibrieren. Geber für Einparkhilfe vorn G252/G253/G254/G255 aus- und einbauen

Umfeld-Kamera rechts/links R244/R245 aus- und einbauen

Umfeld-Kamera rechts/links R244/R245 aus- und einbauen

Umfeld-Kamera links -R244- und Umfeld-Kamera rechts -R245- werden nachfolgend Kamera genannt.

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Spiegelkappe oben ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.66; Außenspiegel; Spiegelkappe oben aus- und einbauen.

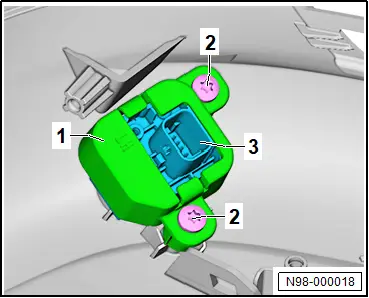

– Elektrische Steckverbindung trennen

– Schrauben -2- herausdrehen.

– Halter -1- abnehmen und von Kamera -3- trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– → Rep.-Gr.98; Umfeld-Kamera kalibrieren

Anzugsdrehmomente

♦ → Karosserie-Montagearbeiten Außen; Rep.-Gr.66; Außenspiegel; Montageübersicht - Außenspiegel

Umfeld-Kamera kalibrieren

Umfeld-Kamera kalibrieren

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Kalibriersystem -VAS 721 001-

Vorbereiten

Bedingung

● → Rep.-Gr.98; Notwendigkeit einer Kalibrierung beachten

● Es dürfen keine Ereignisspeichereinträge vorhanden sein, die eine Kalibrierung verhindern

Übersicht aufgebautes Kalibriersystem -VAS 721 001-

1 - Kalibrierfeld links aus Kalibriersystem -VAS 721 001-

2 - Umfeld-Kamera vorn -R243-

3 - Kalibrierfeld rechts aus Kalibriersystem -VAS 721 001-

4 - Umfeld-Kamera rechts -R245-

5 - Umfeld-Kamera hinten -R246-

6 - Umfeld-Kamera links -R244-

– Kamerabilder auf Anzeigeeinheit prüfen.

– Kameras, Halter und Befestigungselemente auf Beschädigung, Fremdeinwirkung und Festsitz prüfen.

– Ereignisspeicher mit → Fahrzeugdiagnosetester abfragen und löschen.

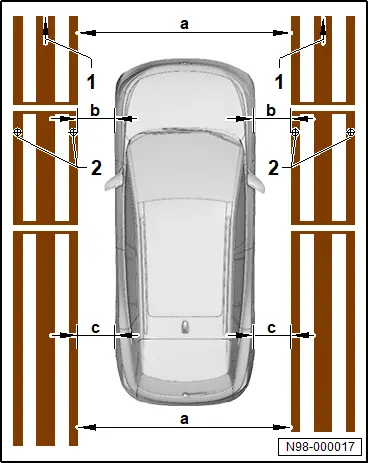

– Kalibrierfelder links und rechts neben dem Fahrzeug ausrollen.

Bedingung

● Pfeile -1- müssen in Fahrtrichtung zeigen

– Abschlussleisten vorn und hinten an Kalibrierfelder anbauen.

– Kalibrierfelder links und rechts neben dem Fahrzeug ausrichten.

♦ Maß -a- = 2000 mm bis 2500 mm ± 5 mm

Bedingung

● Fadenkreuz -2- müssen mittig zu Vorderrädern ausgerichtet sein

● Maß -b- muss auf beiden Seiten gleich sein

● Maß -c- muss auf beiden Seiten gleich sein

Kalibrieren

Bedingung

● → Fahrzeugdiagnosetester ist angeschlossen.

– Funktion „Umfeld-Kamerasystem kalibrieren“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.

Geber für Einparkhilfe vorn G252/G253/G254/G255 aus- und einbauen

Geber für Einparkhilfe vorn G252/G253/G254/G255 aus- und einbauen

Geber für Einparkhilfe vorn rechts -G252-, Geber für Einparkhilfe vorn Mitte rechts -G253-, Geber für Einparkhilfe vorn Mitte links -G254- und Geber für Einparkhilfe vorn links -G255- werden nachfolgend Geber genannt.

Ausbauen

Geber außen

– Radhausschale vorn lösen → Karosserie-Montagearbeiten Außen; Rep.-Gr.66; Radhausschale; Radhausschale vorn aus- und einbauen.

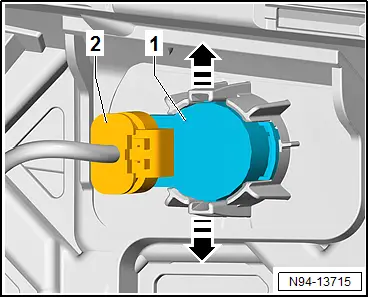

– Rasthaken in -Pfeilrichtung- drücken und gleichzeitig Geber -1- von außen nach innen drücken.

– Elektrische Steckverbindung -2- trennen und gerade vom Geber -1- abziehen.

– Geber -1- herausnehmen.

Geber innen

– Stoßfängerabdeckung ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.63; Stoßfänger vorn; Stoßfängerabdeckung aus- und einbauen.

– Rasthaken in -Pfeilrichtung- drücken und gleichzeitig Geber -1- von außen nach innen drücken.

– Elektrische Steckverbindung -2- trennen und gerade vom Geber -1- abziehen.

– Geber -1- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

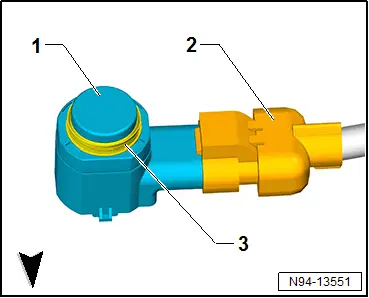

– Elektrische Steckverbindung -2- gerade auf Geber -1- schieben und einrasten.

– Geber gerade in Geberhalter einsetzen und auf korrekten Sitz des Entkopplungsrings achten.
