Volkswagen ID.3: Halter für Bordnetzsteuergerät J519 aus- und einbauen, Linkslenker. Halter für Bordnetzsteuergerät J519 aus- und einbauen, Rechtslenker. Diagnose-Interface für Datenbus J533 aus- und einbauen

Halter für Bordnetzsteuergerät J519 aus- und einbauen, Linkslenker

Halter für Bordnetzsteuergerät J519 aus- und einbauen, Linkslenker

Ausbauen

– Schalttafel ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Schalttafel; Schalttafel aus- und einbauen .

– Halter für Sicherungshalter C - SC - ausbauen → Rep.-Gr. 97 ; Halter für Sicherungshalter C SC aus- und einbauen, Linkslenker .

– Bordnetzsteuergerät - J519 - ausbauen → Rep.-Gr. 97 ; Bordnetzsteuergerät J519 aus- und einbauen .

– Steuergerät für Zugang und Startberechtigung - J518 - ausbauen → Rep.-Gr. 94 ; Steuergerät für Zugang und Startberechtigung J518 aus- und einbauen, Linkslenker .

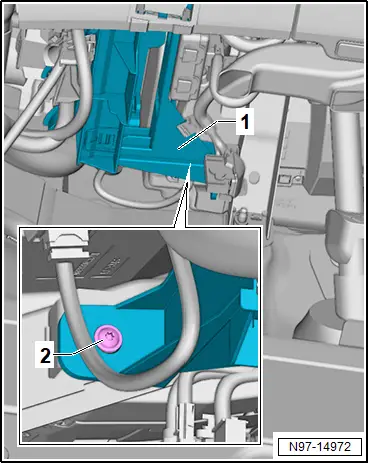

– Kabelbinder vom Halter -1- trennen.

– Schraube -2- herausdrehen.

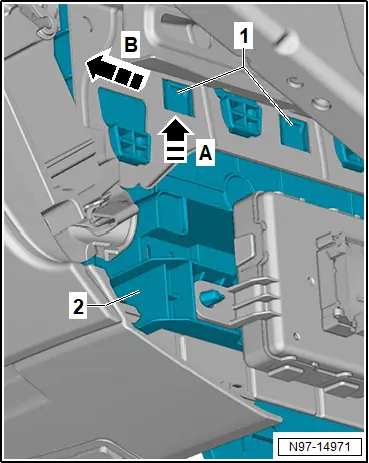

– Rasthaken -1- entriegeln.

– Halter -2- in -Pfeilrichtung A- entriegeln.

– Halter -2- in -Pfeilrichtung B- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

→ Rep.-Gr. 97 ; Montageübersicht - Bordnetzsteuergerät, Linkslenker

Halter für Bordnetzsteuergerät J519 aus- und einbauen, Rechtslenker

Halter für Bordnetzsteuergerät J519 aus- und einbauen, Rechtslenker

Ausbauen

Bordnetzsteuergerät - J519 - wird nachfolgend Bordnetzsteuergerät genannt.

– Schalttafelabdeckung Beifahrerseite ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 68 ; Ablagen/Abdeckungen; Schalttafelabdeckung Beifahrerseite aus- und einbauen .

– Bordnetzsteuergerät - J519 - ausbauen → Rep.-Gr. 97 ; Bordnetzsteuergerät J519 aus- und einbauen .

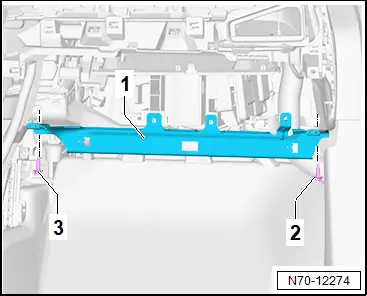

– Schrauben -2- und -3- herausdrehen.

– Strebe -1- abnehmen.

– Kabelbinder vom Halter -2- trennen.

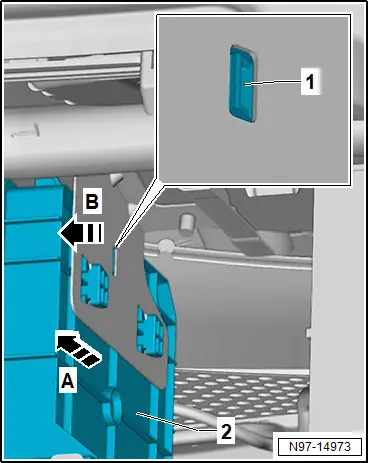

– Rasthaken -1- entriegeln.

– Halter -2- in -Pfeilrichtung A- entriegeln.

– Halter -2- in -Pfeilrichtung B- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

Diagnose-Interface für Datenbus J533 aus- und einbauen

Diagnose-Interface für Datenbus J533 aus- und einbauen

Diagnose-Interface für Datenbus - J533 - wird nachfolgend Diagnose-Interface genannt.

Ausbauen

Wird das Diagnose-Interface ersetzt:

– Erforderliche Funktion/Funktionen mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .

Fortsetzung

– Handschuhfach ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 68 ; Ablagen/Abdeckungen; Handschuhfach aus- und einbauen .

Nur für Rechtslenker:

– Schalttafelabdeckung Beifahrerseite ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 68 ; Ablagen/Abdeckungen; Schalttafelabdeckung Beifahrerseite aus- und einbauen

Fortsetzung für alle Fahrzeuge

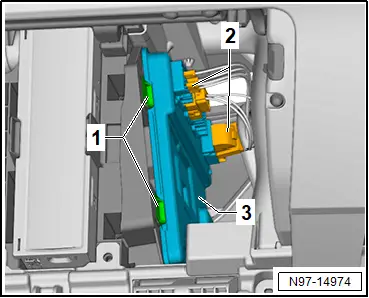

– Rasthaken -1- entriegeln.

– Diagnose-Interface -3- herausziehen, bis die elektrischen Steckverbindungen -2- zugänglich sind.

– Elektrische Steckverbindungen -2- trennen.

– Diagnose-Interface -3- herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Wurde das Diagnose-Interface ersetzt:

– Erforderliche Funktion/Funktionen mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .
