Montageübersicht - Bordnetzsteuergerät, Rechtslenker

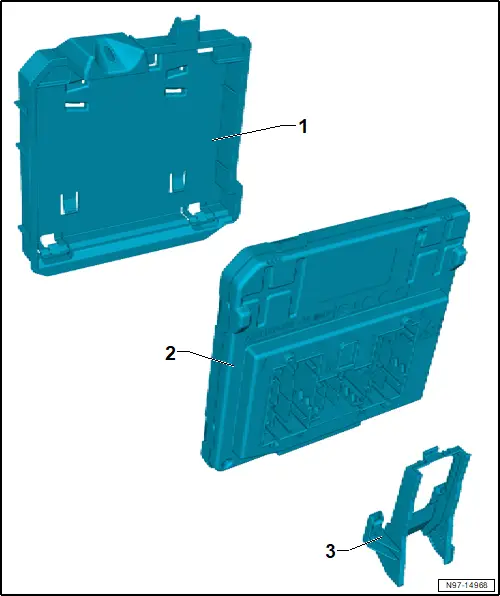

Montageübersicht - Bordnetzsteuergerät, Rechtslenker

1 - Halter für Bordnetzsteuergerät - J519 -

❏ → Rep.-Gr. 97 ; Halter für Bordnetzsteuergerät J519 aus- und einbauen

2 - Bordnetzsteuergerät - J519 -

❏ → Rep.-Gr. 97 ; Bordnetzsteuergerät J519 aus- und einbauen

3 - Führung für mittlere elektrische Steckverbindung

Bordnetzsteuergerät J519 aus- und einbauen, Linkslenker

Bordnetzsteuergerät J519 aus- und einbauen, Linkslenker

Bordnetzsteuergerät - J519 - wird nachfolgend Bordnetzsteuergerät genannt.

Ausbauen

Wird das Bordnetzsteuergerät ersetzt:

– Erforderliche Funktion/Funktionen mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .

Fortsetzung

Fahrzeuge mit Fußraumabdeckung:

– Fußraumabdeckung Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 68 ; Ablagen/Abdeckungen; Fußraumabdeckung Fahrerseite aus- und einbauen .

Fortsetzung für alle Fahrzeuge

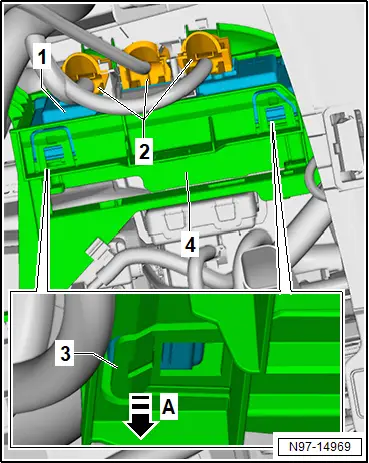

– Elektrische Steckverbindungen -2- trennen.

– Haltefedern -3- in -Pfeilrichtung A- entriegeln.

– Bordnetzsteuergerät -1- aus dem Halter -4- herausschwenken.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Wurde das Bordnetzsteuergerät ersetzt:

– Erforderliche Funktion/Funktionen mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .

Bordnetzsteuergerät J519 aus- und einbauen, Rechtslenker

Bordnetzsteuergerät J519 aus- und einbauen, Rechtslenker

Bordnetzsteuergerät - J519 - wird nachfolgend Bordnetzsteuergerät genannt.

Ausbauen

Wird das Bordnetzsteuergerät ersetzt:

– Erforderliche Funktion/Funktionen mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .

Fortsetzung

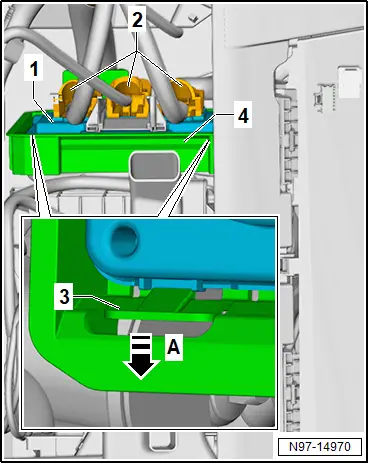

– Elektrische Steckverbindungen -2- trennen.

– Haltefedern -3- in -Pfeilrichtung A- entriegeln.

– Bordnetzsteuergerät -1- aus dem Halter -4- herausschwenken.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Wurde das Bordnetzsteuergerät ersetzt:

– Erforderliche Funktion/Funktionen mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .
