Volkswagen ID.3: Hochgesetzte Bremsleuchte aus- und einbauen. Kennzeichenleuchte X4/X5 aus- und einbauen. Einbauorteübersicht - Zugangs- und Wegfahrberechtigungs-System, Linkslenker

Hochgesetzte Bremsleuchte aus- und einbauen

Hochgesetzte Bremsleuchte aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Haken - 3370 -

Ausbauen

– Blende für Spoiler ausbauen. → Karosserie-Montagearbeiten Außen; Rep.-Gr. 66 ; Spoiler; Blende für Spoiler aus- und einbauen

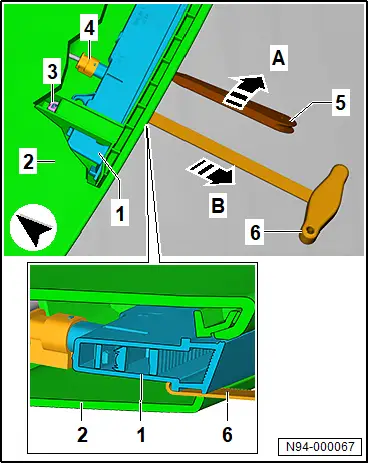

– Haken - 3370 - -6- in Spalt einführen, bis Haken -6- hinter die Kante der hochgesetzten Bremsleuchte -1- fasst.

– Haken -6- in -Pfeilrichtung B- herausziehen.

– Hochgesetzte Bremsleuchte -1- herausziehen und abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Hochgesetzte Bremsleuchte bis zum hörbaren Einrasten drücken.

Kennzeichenleuchte X4/X5 aus- und einbauen

Kennzeichenleuchte X4/X5 aus- und einbauen

Kennzeichenleuchte links - X4 - und Kennzeichenleuchte rechts - X5 - werden nachfolgend Kennzeichenleuchte genannt.

Ausbauen

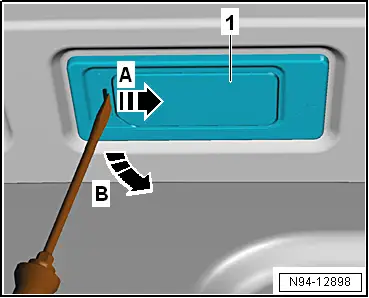

– Kennzeichenleuchte -1- mit einem handelsüblichen Schraubendreher in -Pfeilrichtung A- entriegeln und in -Pfeilrichtung B- herausnehmen.

– Elektrische Steckverbindung -1- trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

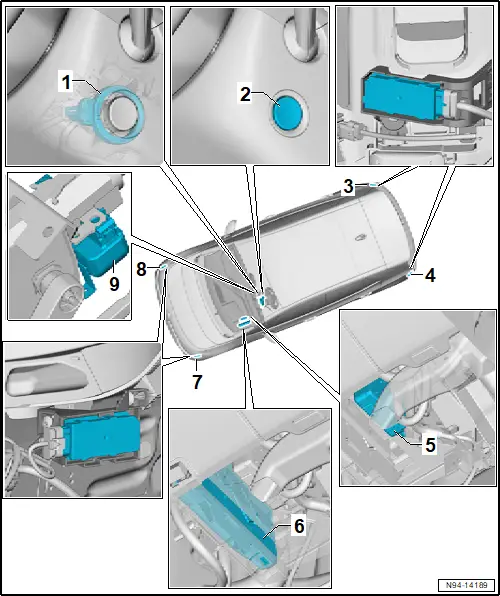

Einbauorteübersicht - Zugangs- und Wegfahrberechtigungs-System, Linkslenker

Einbauorteübersicht - Zugangs- und Wegfahrberechtigungs-System, Linkslenker

1 - Lesespule für Wegfahrsicherung - D2 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 94 ; Lesespule für WegfahrsicherungD2 aus- und einbauen

2 - Taster für Startanlage - E378 -

❏ → Rep.-Gr. 96 ; Taster für StartanlageE378 aus- und einbauen

3 - Steuergerät 4 für Einbruchschutz - J1194 -

❏ → Rep.-Gr. 94 ; Steuergerät für Einbruchschutz hinten aus- und einbauen

4 - Steuergerät 3 für Einbruchschutz - J1193 -

❏ → Rep.-Gr. 94 ; Steuergerät für Einbruchschutz hinten aus- und einbauen

5 - Steuergerät für Zugang und Startberechtigung - J518 -

❏ → Rep.-Gr. 94 ; Steuergerät für Zugang und Startberechtigung J518 aus- und einbauen, Linkslenker

6 - Bordnetzsteuergerät - J519 -

❏ → Rep.-Gr. 97 ; Bordnetzsteuergerät J519 aus- und einbauen

7 - Steuergerät für Einbruchschutz - J1191 -

❏ → Rep.-Gr. 94 ; Steuergerät für Einbruchschutz vorn aus- und einbauen

8 - Steuergerät 2 für Einbruchschutz - J1192 -

❏ → Rep.-Gr. 94 ; Steuergerät für Einbruchschutz vorn aus- und einbauen

9 - Steuergerät für elektronische Lenksäulenverriegelung - J764 -

❏ aus- und einbauen → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 48 ; Lenksäule; Steuergerät für elektronische Lenksäulenverriegelung J764 aus- und einbauen
